Изображение может отличаться от конкретного исполнения.
REXANT

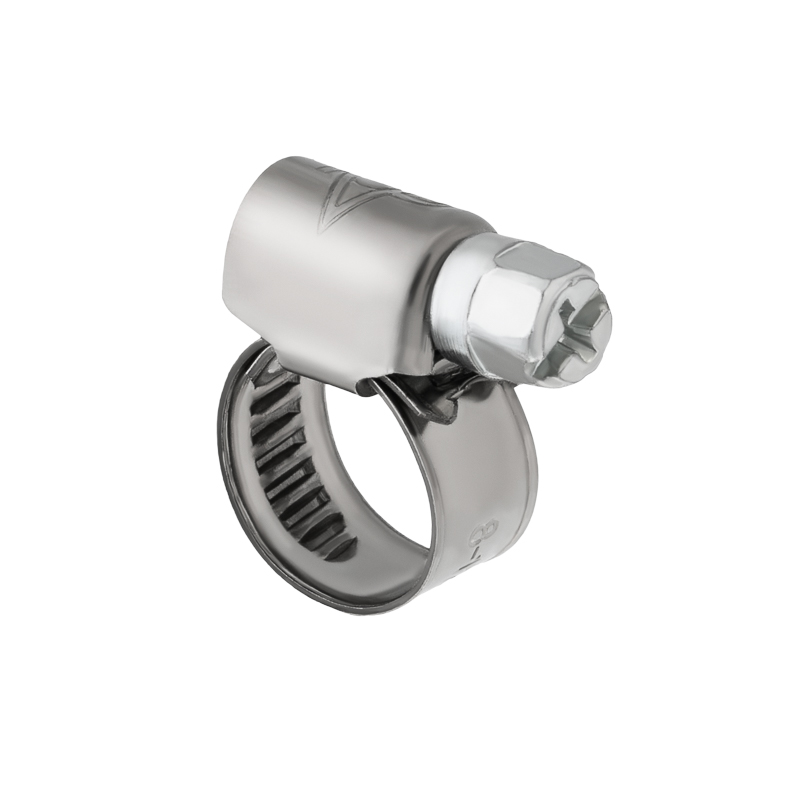

Хомут червячный 8-12/9-0,6мм, нержавеющая сталь W2, (50 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC010772
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина ленты9 мм
Диапазон зажима8–12 мм
Материал корпусаСталь оцинкованная
Материал лентыНержавеющая сталь 430 (1.4016)
ЦветСеребристый металлик
Толщина0.6
Материал лентыНержавеющая сталь
ПокрытиеЦинковое
Описание и назначение
Хомут червячный из нержавеющей стали – это соединительный элемент, применяемый для крепления и герметизации соединения шлангов, патрубков и других жёстких и гибких трубопроводов. Используется для обжатия различных соединений в гидравлических и пневматических системах. Обеспечивает герметичность соединений в условиях умеренного и тропического климата.

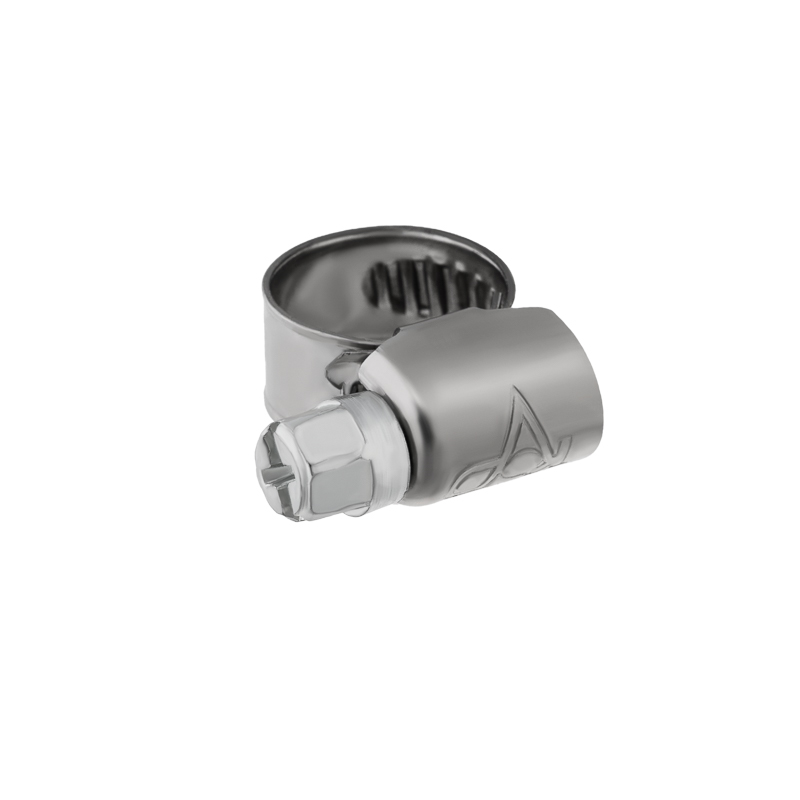

Конструктивно хомут состоит из ленты с зубчатой дорожкой, корпуса и специального винта для затяжки. Лента с зубчатой дорожкой изготовлена из нержавеющей стали W2 (AISI 430), а винт из оцинкованной стали. Ширина ленты составляет 9 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60–450 |
|---|---|
| Стойкость к УФ-излучениюданные поставщика | true |
Материалы и конструкция 6
| ЦветEF000007 | Серебристый металлик |
|---|---|
| Материал лентыEF000794 | Нержавеющая сталь |
| ПокрытиеEF001002 | Цинковое |
| Материал корпусаEF022461 | Сталь оцинкованная |
| Материал лентыEF023490 | Нержавеющая сталь 430 (1.4016) |
| Тип исполненияданные поставщика | Многоразовый |
Монтаж и подключение 2
| Инструмент монтажаданные поставщика | Под крестообразный шлиц |
|---|---|
| С резиновой прокладкойданные поставщика | false |
Механические характеристики 2
| Диапазон зажимаEF002391 | 8–12 |
|---|---|
| Диапазон зажимаEF002392 | 8–12 мм |
Классификация и назначение 3
| Применениеданные поставщика | Крепление и герметизация соединений |
|---|---|
| Серияданные поставщика | Хомут червячный |
| Тип замкаданные поставщика | Затяжной винт |
Прочие характеристики 1
| Маркировочная площадкаданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Ширина лентыEF000121 | 9 мм |
|---|---|
| ТолщинаEF000125 | 0.6 |
| Высота изделияданные поставщика | 0.9 см |
| Длина изделияданные поставщика | 1.2 см |
| Толщина покрытияданные поставщика | 6 мкм |
| Ширина изделияданные поставщика | 1.2 см |

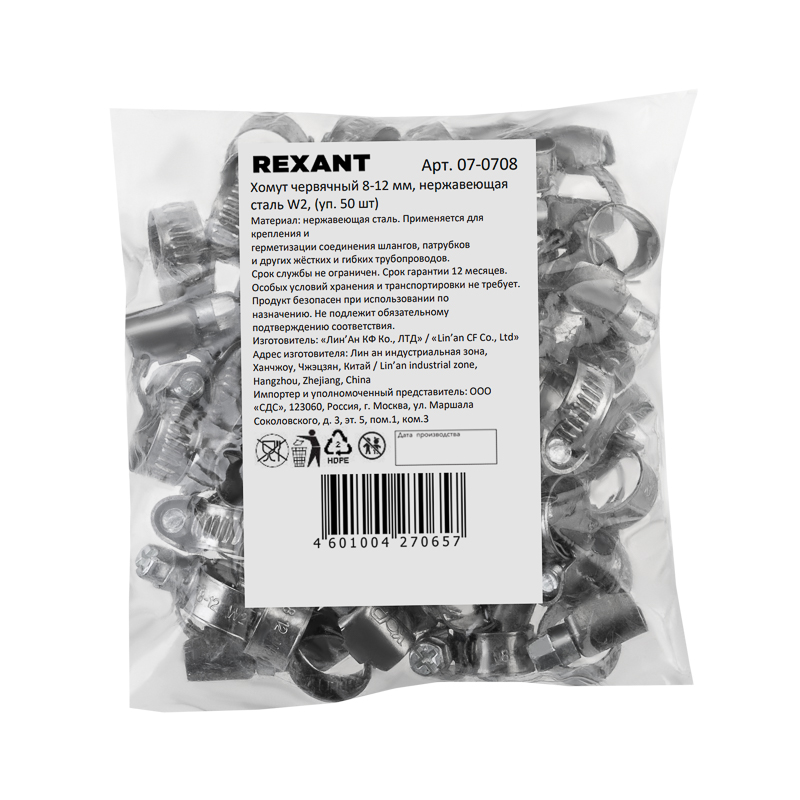

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 12 × 12 × 9 | 0.011 | — | |
| Групповая упаковка спец упаковка упак (50 шт) | 50 шт | 13.4 × 13.4 × 3 см | 0.521 | 0.001 | |
| Групповая упаковка спец упаковка кор (1 000 шт) | 1000 шт | 36.4 × 17.5 × 14.5 см | 11.009 | 0.009 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 12 × 12 × 9
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 13.4 × 13.4 × 3 см
- Вес, кг
- 0.521
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 36.4 × 17.5 × 14.5 см
- Вес, кг
- 11.009
- Объём, м³
- 0.009
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
