REXANT

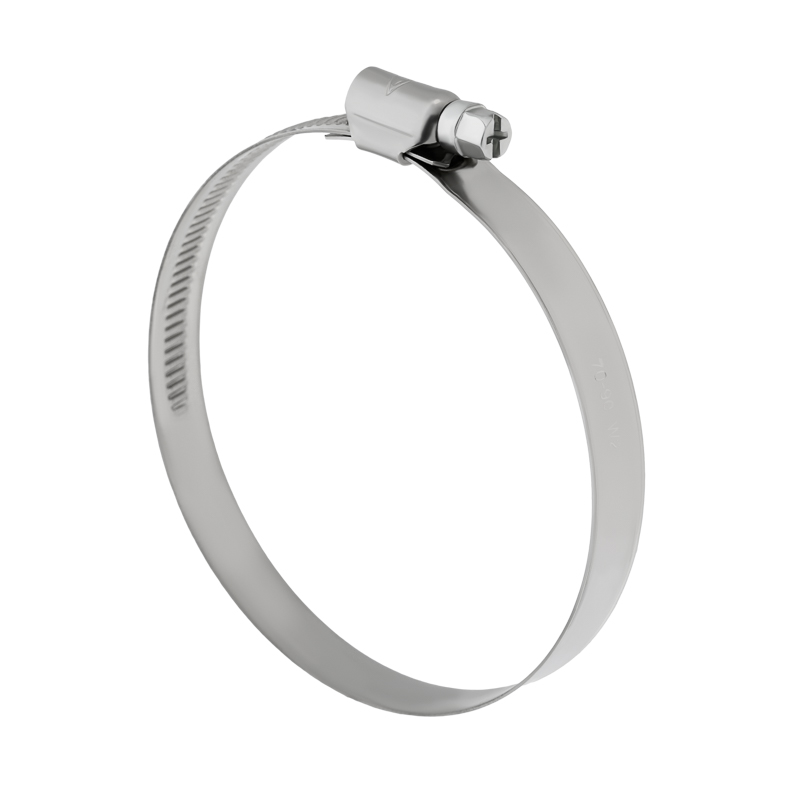

Хомут червячный 70-90/12-0,8мм, (25 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC010772
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина ленты12 мм
Диапазон зажима70–90 мм
Материал корпусаСталь оцинкованная
Материал лентыСталь оцинкованная
ЦветСеребристый металлик
Толщина0.8
Материал лентыУглеродистая сталь
ПокрытиеЦинковое
Описание и назначение
Хомут червячный – это соединительный элемент, применяемый для крепления и герметизации соединения шлангов, патрубков и других жёстких и гибких трубопроводов. Используется для обжатия различных соединений в гидравлических и пневматических системах. Обеспечивает герметичность соединений в условиях умеренного и тропического климата.

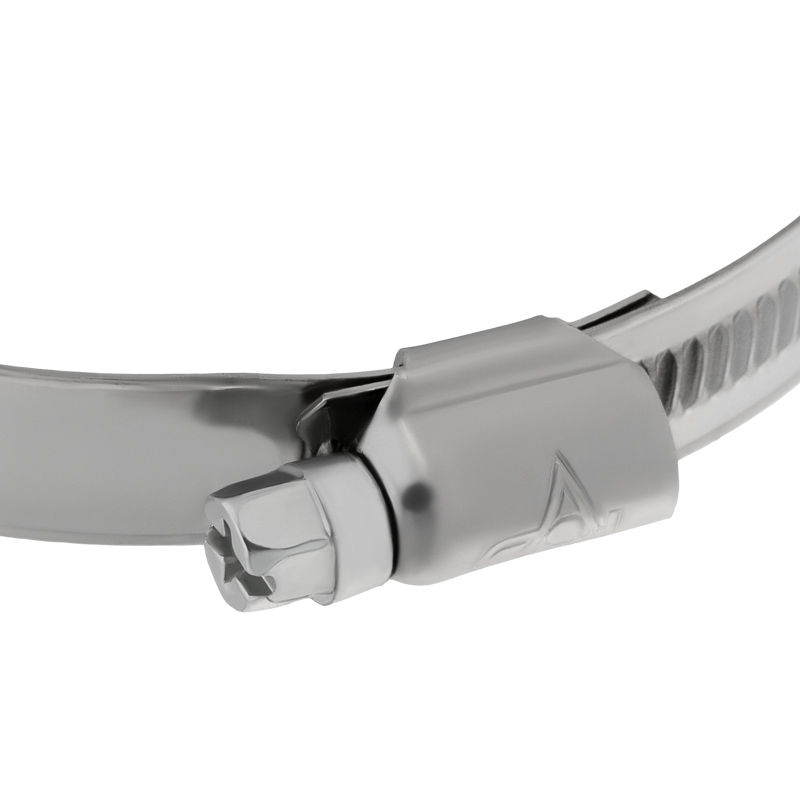

Конструктивно хомут состоит из ленты с зубчатой дорожкой, корпуса и специального винта для затяжки хомута. Детали червячного хомута имеют цинковое покрытие с хроматированием.
Материал: высококачественная углеродистая сталь.
Ширина ленты составляет 12 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60–450 |
|---|---|
| Стойкость к УФ-излучениюданные поставщика | true |
Материалы и конструкция 6
| ЦветEF000007 | Серебристый металлик |
|---|---|
| Материал лентыEF000794 | Углеродистая сталь |
| ПокрытиеEF001002 | Цинковое |
| Материал корпусаEF022461 | Сталь оцинкованная |
| Материал лентыEF023490 | Сталь оцинкованная |
| Тип исполненияданные поставщика | Многоразовый |
Монтаж и подключение 2
| Инструмент монтажаданные поставщика | Под крестообразный шлиц |
|---|---|
| С резиновой прокладкойданные поставщика | false |
Механические характеристики 2
| Диапазон зажимаEF002391 | 70–90 |
|---|---|
| Диапазон зажимаEF002392 | 70–90 мм |
Классификация и назначение 3
| Применениеданные поставщика | Крепление и герметизация соединений |
|---|---|
| Серияданные поставщика | Хомут червячный |
| Тип замкаданные поставщика | Затяжной винт |
Прочие характеристики 1
| Маркировочная площадкаданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Ширина лентыEF000121 | 12 мм |
|---|---|
| ТолщинаEF000125 | 0.8 |
| Высота изделияданные поставщика | 1.2 см |
| Длина изделияданные поставщика | 9 см |
| Толщина покрытияданные поставщика | 6 мкм |
| Ширина изделияданные поставщика | 9 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 25 шт | 90 × 90 × 12 | 0.027 | — | |
| Групповая упаковка спец упаковка упак (25 шт) | 25 шт | 27.2 × 22.8 × 9.9 см | 0.677 | 0.006 |
-
Базовая единица шт
- В упаковке
- 25 шт
- Габариты
- 90 × 90 × 12
- Вес, кг
- 0.027
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- 27.2 × 22.8 × 9.9 см
- Вес, кг
- 0.677
- Объём, м³
- 0.006
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
