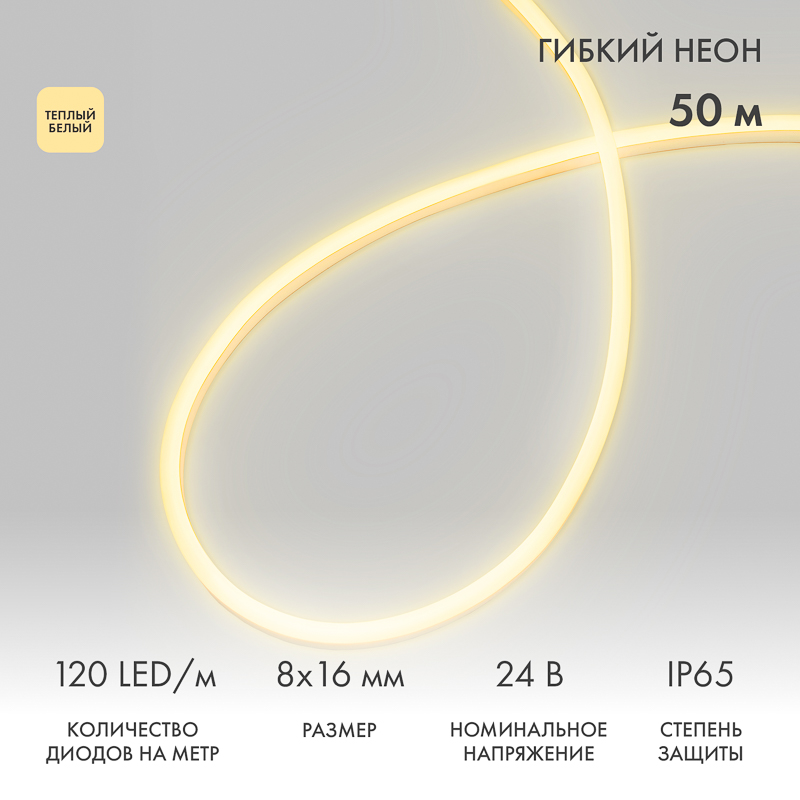

Гибкий неон 8х16мм односторонний 120 LED/м ТЕПЛЫЙ БЕЛЫЙ 24В бухта 50м (3 комплекта подключения) NEON-NIGHT
ИсточникКаталог SDS_Group
КлассификацияEC002706
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Класс защитыII
Ширина16 мм
Длина50000 мм
Высота или глубина8 мм
Наименьший радиус изгиба25 мм
Мощность источников света на 1 метр погонный6 Вт
Длина модуля резки50 мм
Напряжение лампы24–24 В
Описание и назначение

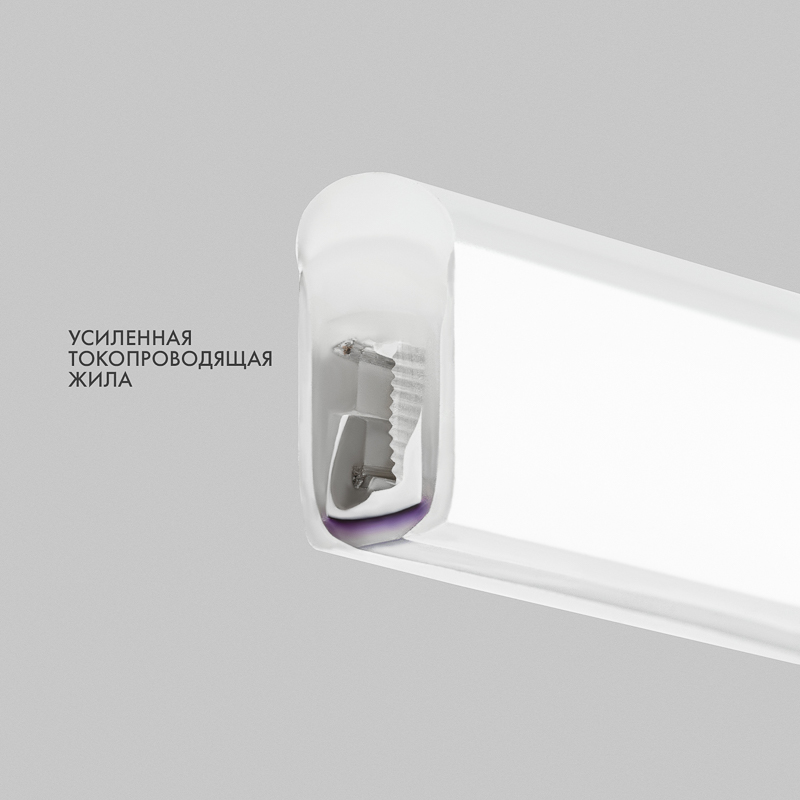

Гибкий неон — это эластичный световой шнур, изготовленный из матовой ПВХ-трубки, внутри которой расположены токопроводящие жилы и светодиодная лента. Используется для рекламной, декоративной и архитектурной подсветки различных объектов, зданий, сооружений и каркасных фигур.

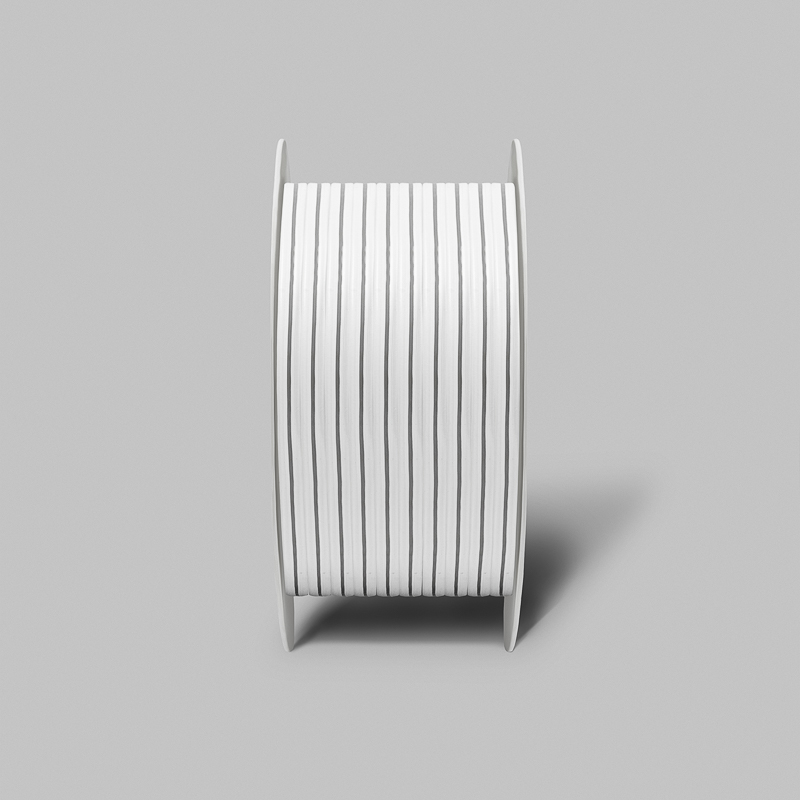

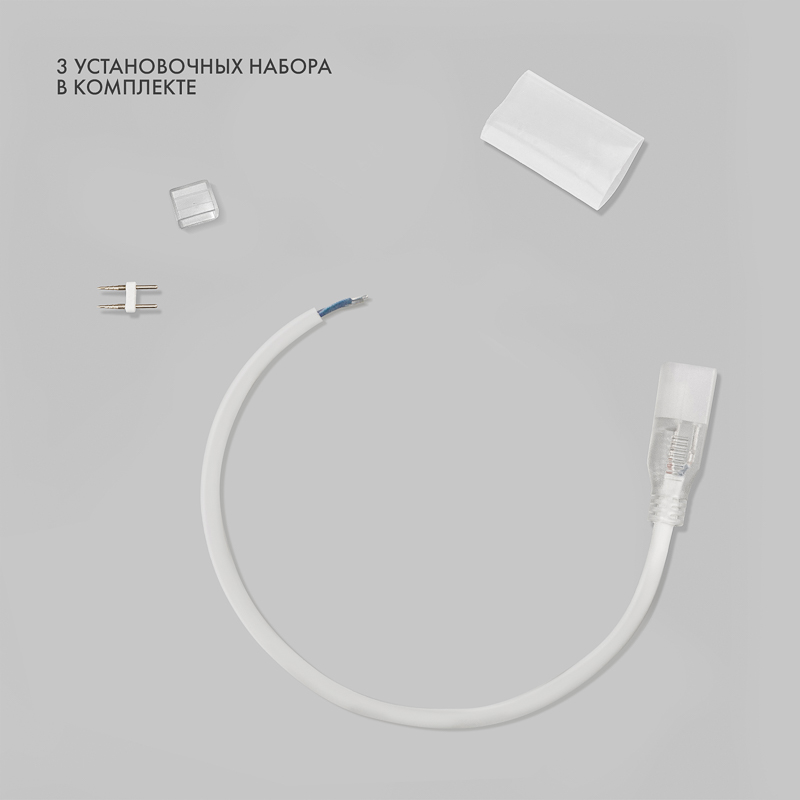

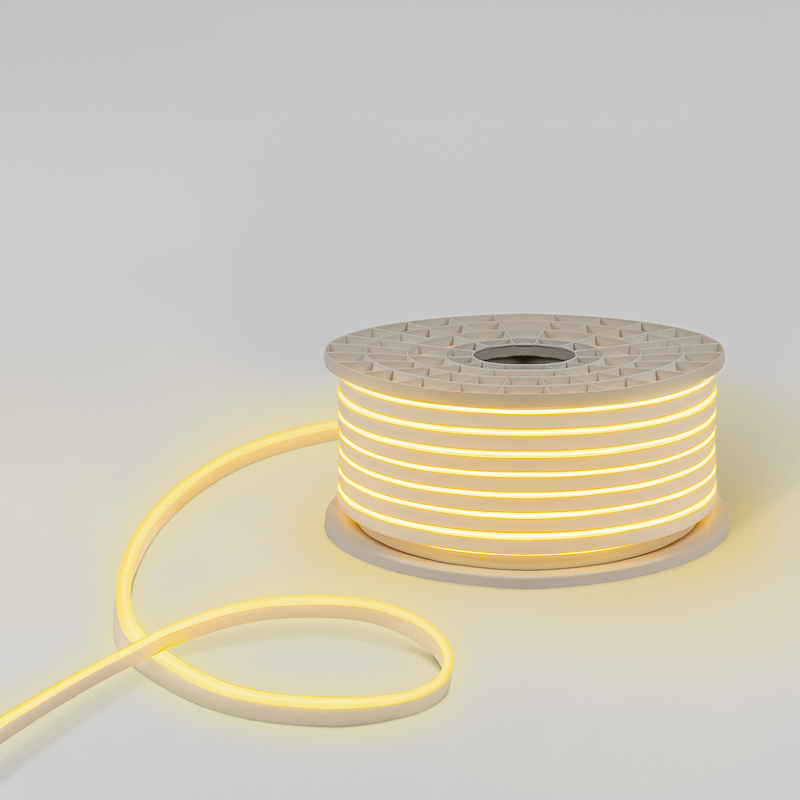

Поставляется в бухтах длиной 50 м. В комплект входит 3 установочных набора для простого и надежного подключения к блоку питания.
Максимальная длина подключения неона 24 В без потери яркости — не более 10 м. Чтобы подключить 50 м и сохранить равномерную засветку, нужно использовать блоки питания мощностью 300 Вт с каждого конца бухты (приобретаются отдельно).

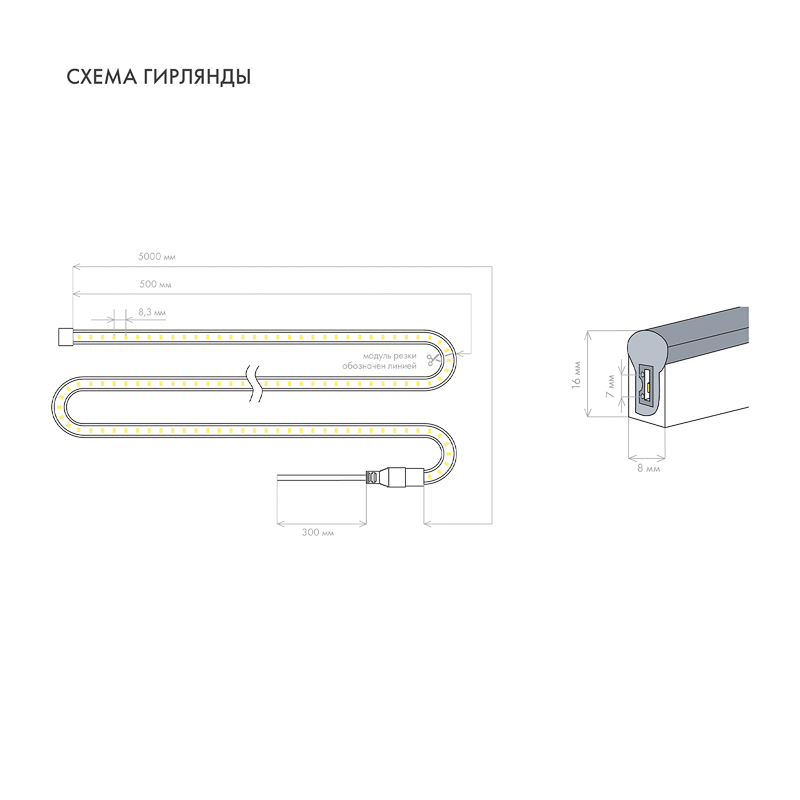

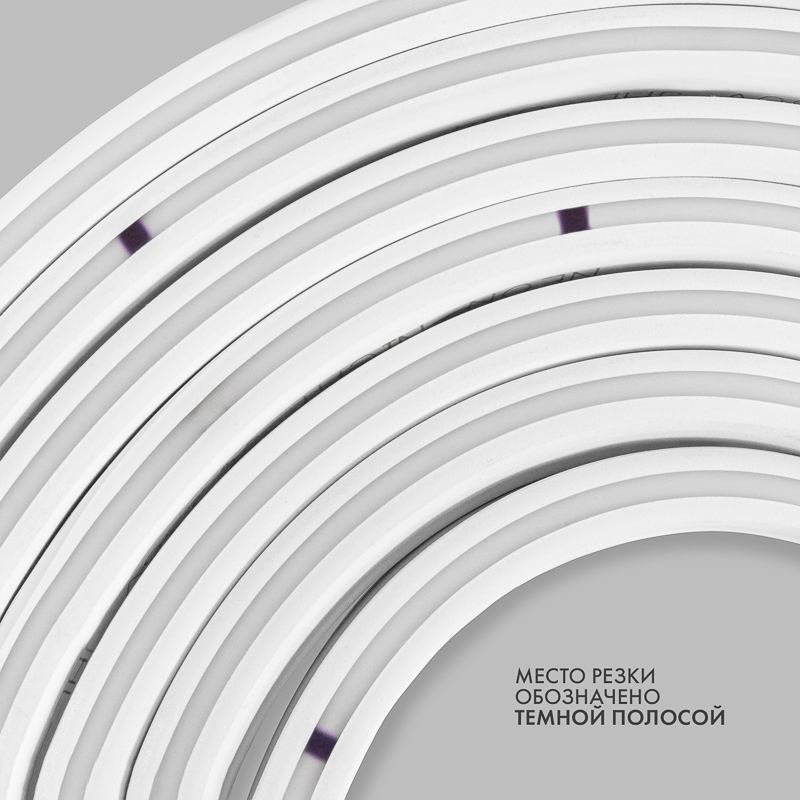

Следуя несложной инструкции, можно отрезать неон нужной длины: модуль резки составляет 0,5 м.

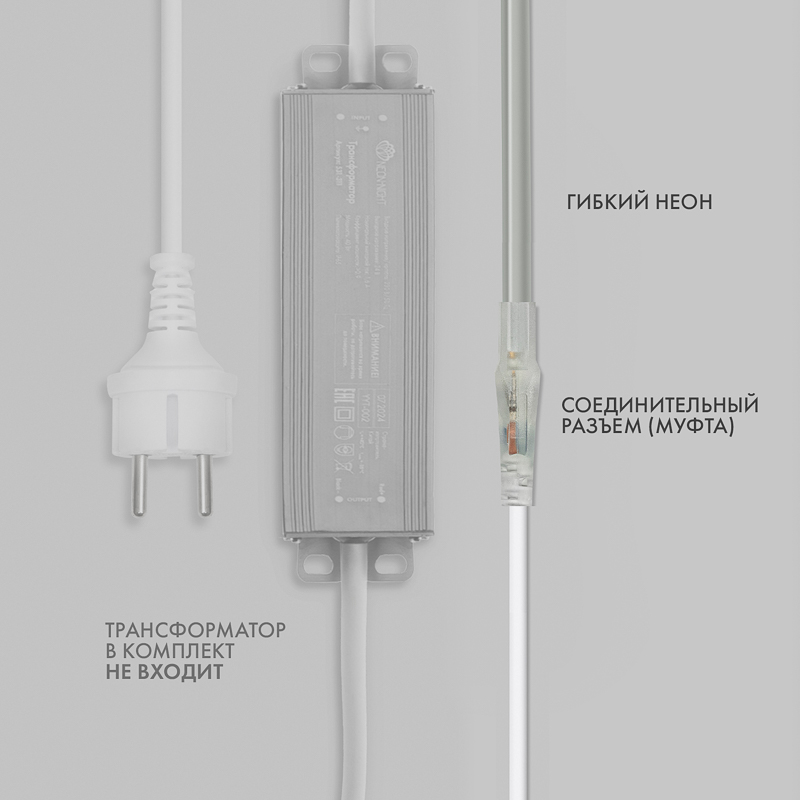

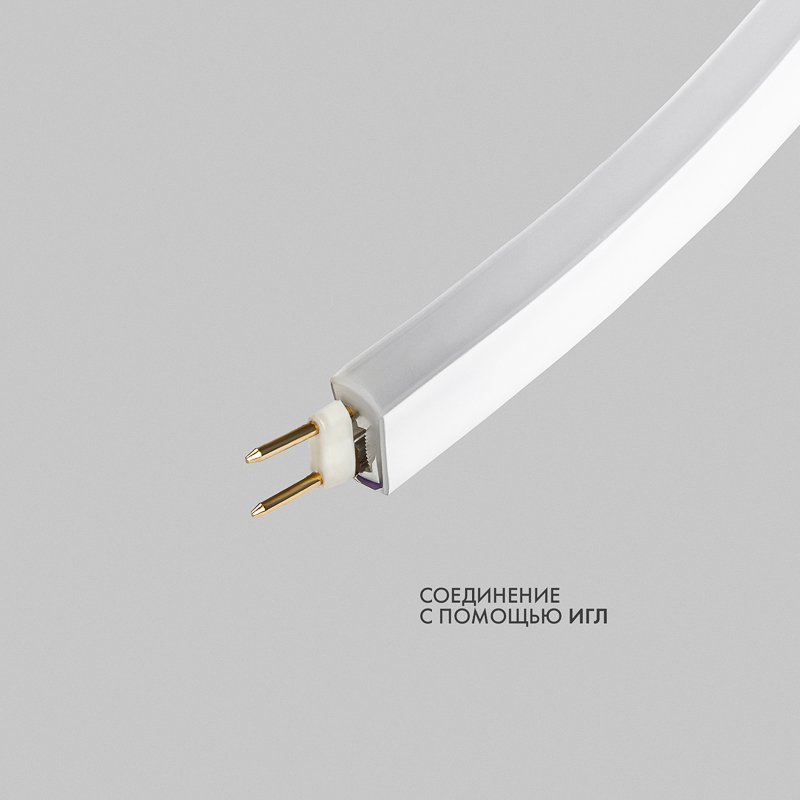

При подключении гибкого неона к соединительному разъему (муфте) необходимо заизолировать свободное воздушное пространство морозостойким силиконовым герметиком, предотвращающим попадание влаги. Сверху данного соединения необходимо установить термоусаживаемую трубку.
Для монтажа двухстороннего неона используются клипсы (приобретаются отдельно). Для крепления неона к металлическому каркасу можно воспользоваться стяжками.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -20–40 |
|---|---|
| Степень защиты - IPEF005474 | IP65 |
| Климатическое исполнениеданные поставщика | У1 |
Электрические и световые параметры 12
| Класс защитыEF000004 | II |
|---|---|
| Тип напряженияEF000187 | DC (постоян.) |
| Тип пускорег аппарата-ПРА-трансформатораEF000381 | Не требуется |
| Режим работыEF000453 | Постоянный |
| НапряжениеEF002355 | 24 |
| Тип лампыEF002423 | Светодиод. (LED) несменная |
| Мощность источников света на 1 метр погонныйEF008319 | 6 Вт |
| Напряжение лампыEF008856 | 24–24 В |
| Макс. мощность системыEF009347 | 300 Вт |
| Световой поток на метрEF010867 | 480 лм |
| Мощность на метрданные поставщика | 6 Вт |
| Мощность общаяданные поставщика | 300 Вт |
Материалы и конструкция 7
| Модель или исполнениеEF000010 | Неон (гибкий) |
|---|---|
| Индекс цветопередачи (Ra)EF000442 | 70-79 (класс 2A) |
| С защитн. плафоном/крышкойEF005500 | Нет |
| Цвет свеченияEF008867 | Теплый белый |
| Цветовое обозначение светаEF009350 | Белый |
| Индекс цветопередачиданные поставщика | 70-79 (класс 2A) |
| Модель/исполнениеданные поставщика | Неон (гибкий) |
Монтаж и подключение 2
| Способ монтажаEF000003 | Накладн. на поверхность |
|---|---|
| С комплектом для подключения или соедEF008324 | Да |
Механические характеристики 2
| Наименьший радиус изгибаEF008318 | 25 мм |
|---|---|
| Минимальный радиус изгибаданные поставщика | 2.5 см |
Классификация и назначение 6
| ТипEF001139 | Односторонний |
|---|---|
| Применениеданные поставщика | Основное и декоративное освещение |
| Серияданные поставщика | PROFESSIONAL |
| Тип источника светаданные поставщика | Светодиод. (LED) |
| Тип светодиодаданные поставщика | SMD 2835 |
| Шнур питания/трансформатор в комплектеданные поставщика | false |
Прочие характеристики 8
| Самоклеющ-сяEF000434 | Нет |
|---|---|
| С торцевой заглушкойEF008325 | Нет |
| Кол-во источников света на 1метр погонныйEF008340 | 120 |
| Возможность использования на улицеданные поставщика | true |
| Возможность соединения нескольких изделийданные поставщика | false |
| Количество источников света на метрданные поставщика | 120 штук |
| Контроллер в комплектеданные поставщика | false |
| Общее количество источников светаданные поставщика | 6000 штук |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 16 мм |
|---|---|
| ДлинаEF001438 | 50000 мм |
| Высота или глубинаEF001456 | 8 мм |
| Длина модуля резкиEF008320 | 50 мм |
| Высота изделияданные поставщика | 0.8 см |
| Длина изделияданные поставщика | 5000 см в единицах производителя |
| Ширина изделияданные поставщика | 1.6 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 50 метр | — | 0.162 | — | |
| Групповая упаковка спец упаковка упак (50 м) | 50 метр | 33.2 × 33 × 15.6 см | 8.12 | 0.017 |
-
Базовая единица метр
- В упаковке
- 50 метр
- Габариты
- —
- Вес, кг
- 0.162
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (50 м)
- В упаковке
- 50 метр
- Габариты
- 33.2 × 33 × 15.6 см
- Вес, кг
- 8.12
- Объём, м³
- 0.017
- EAN / GTIN
