Светильник аварийно-эвакуационный «ВЫХОД-EXIT» – стрелка, светодиодный двухсторонний 1.5 ч, 3 Вт
SDS_Group · артикул 74-1307
Изображение может отличаться от конкретного исполнения.
REXANT

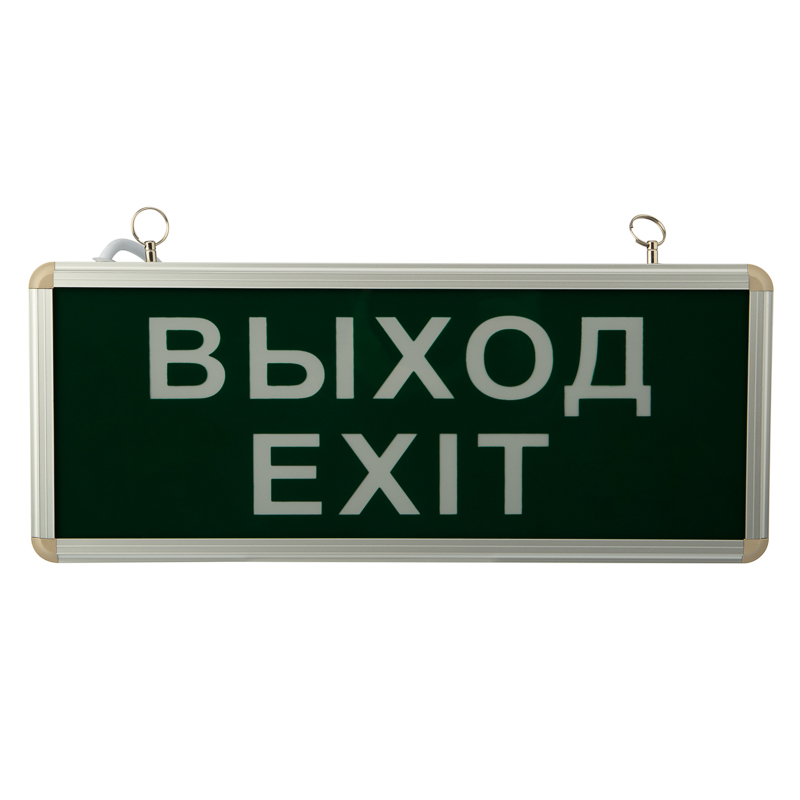

Светильник аварийно-эвакуационный «ВЫХОД-EXIT» светодиодный односторонний 1.5 ч, 3 Вт
ИсточникКаталог SDS_Group
КлассификацияEC001957
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина26 мм
Монтажный диаметр - ниши384 мм
Длина355 мм
Высота или глубина145 мм
Номин напряжение230–230 В
Расстояние распознавания10 м
Макс мощность системы3 Вт
Номинальное время работы1.5–1.5 ч
Описание и назначение
Аварийно-эвакуационные светильники предназначены для установки во внутренних помещениях промышленных предприятий, гражданских зданий и сооружений.
Обеспечивает освещение и сообщение необходимой информации (направление выхода, выхода) в случае прекращения подачи электроэнергии.
Источником света в светильнике является светодиодная линейка, использование которой дает преимущество в сравнении с применяемыми, в настоящее время, люминесцентными лампами и лампами накаливания.

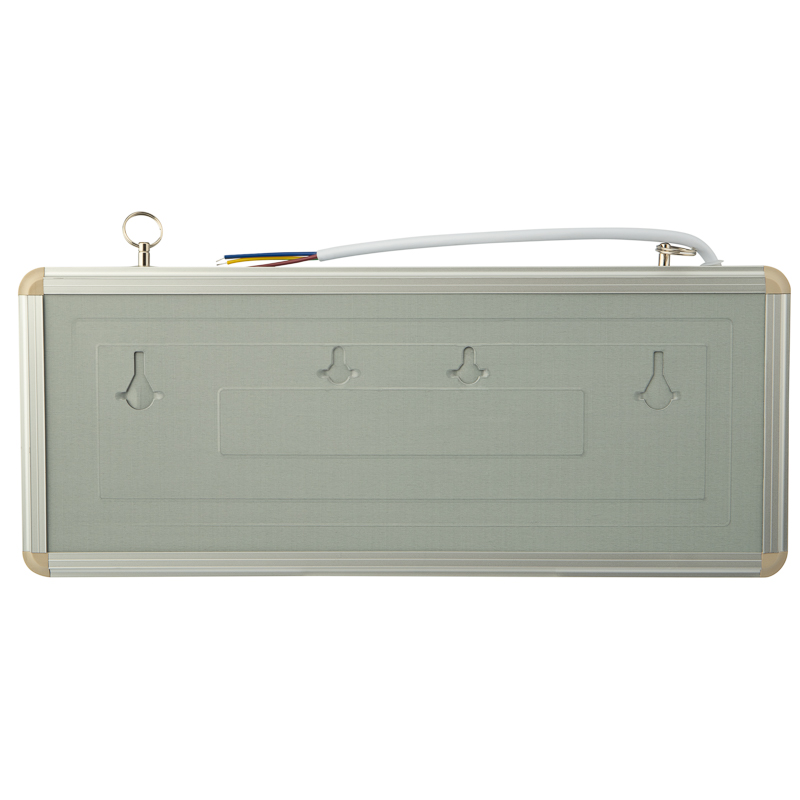

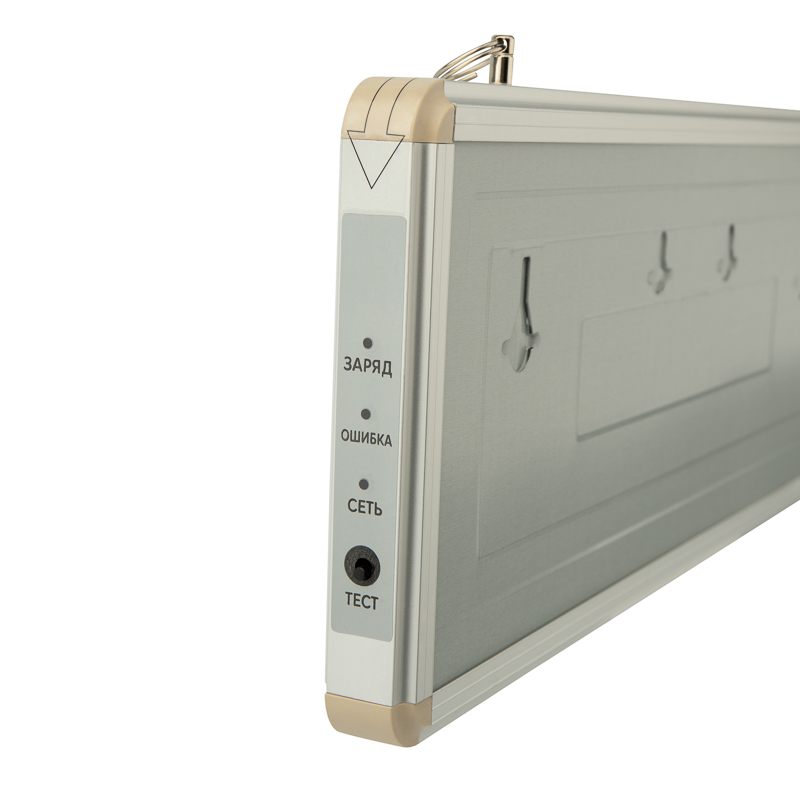

Светильник имеет два варианта крепления: настенное и потолочное. Световые указатели имеют встроенный аккумулятор и сохраняют работоспособность при отсутствии напряжения (230 В) в течение 90 минут.
Корпус светильника выполнен из алюминиевого сплава. Функцию плафона выполняет стеклянная панель.

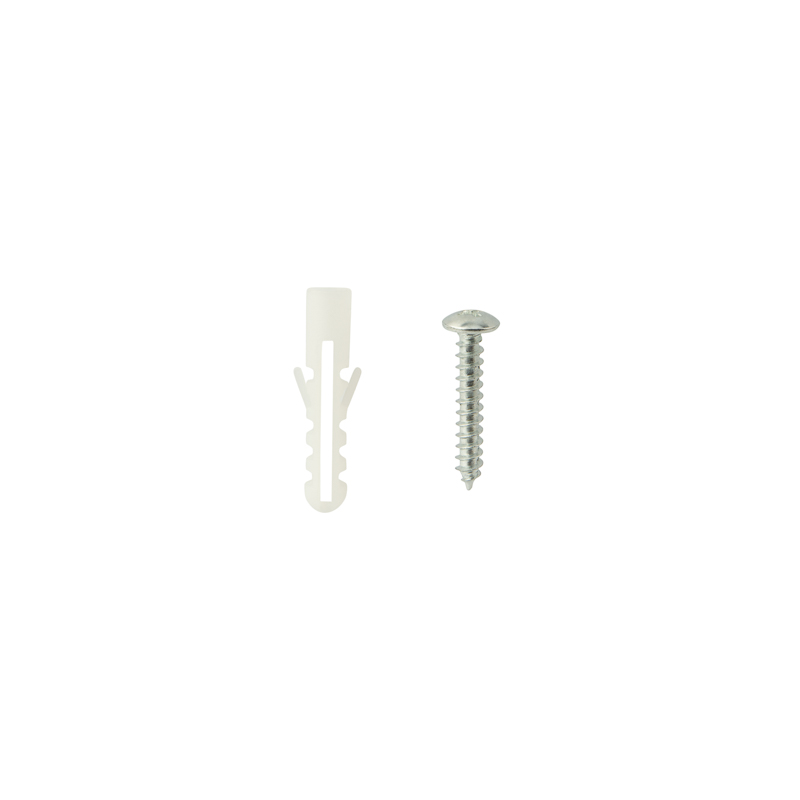

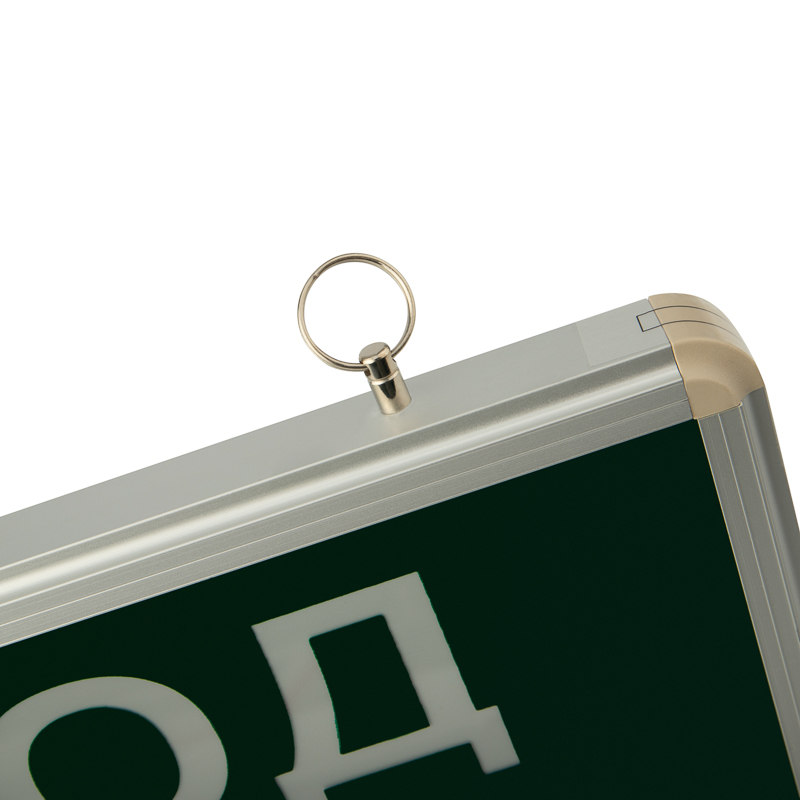

Способ крепления: настенный, подвесной
Исполнение: односторонний
Номинальное напряжение: 230 В, 50 Гц
Мощность: 3 Вт
Степень защиты: IP20
Тип аккумуляторных батарей: никель-кадмиевые 1.2 В
Время работы от аккумулятора: 90 минут
Материал корпуса: алюминиевый сплав
Источник света: LED
Размеры стекла: 329x118 мм
Размеры светильника: 355x145x26 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -20–45 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Класс пожаробезопасности светильника DEF006420 | Нет |
Электрические и световые параметры 10
| Номин. напряжениеEF000002 | 230–230 |
|---|---|
| Класс защитыEF000004 | I |
| Цоколь - патрон лампыEF000048 | Нет (без) |
| Тип напряженияEF000187 | AC (перемен.) |
| Тип электропитанияEF000233 | Автономный (индивидуальный аккумулятор) |
| Тип пускорег аппарата-ПРА-трансформатораEF000381 | Не требуется |
| Тип лампыEF002423 | Светодиод. (LED) несменная |
| Номин напряжениеEF005127 | 230–230 В |
| Подкл устр дистанц тест и упр авар освещEF007947 | Нет |
| Макс мощность системыEF009347 | 3 Вт |
Материалы и конструкция 3
| Цвет корпусаEF000136 | Алюминий |
|---|---|
| Материал корпусаEF001596 | Алюминий |
| Материал плафона или рассеивателяEF004284 | Стекло прозрачное (светопроницаемое) |
Монтаж и подключение 4
| Тип монтажаEF000003 | Крепление к стене, подвесной |
|---|---|
| Способ подключенияEF000124 | Кабельное соединение |
| Схема подключенияEF002960 | Непостоянного действия |
| Тип монтажа (способ установки).данные поставщика | Подвесной |
Классификация и назначение 7
| Функционал. назначение/применениеEF000030 | Освещение/указатель маршрута эвакуации |
|---|---|
| Способ размещения указательной информацииEF001277 | Наклейка |
| Тип указателя или панелиEF001278 | Односторонний |
| Тип аккумулятора (по химическому составу)EF004351 | Никель-кадмиевый (NiCd) |
| Применениеданные поставщика | Освещение/указатель маршрута эвакуации |
| Серияданные поставщика | «ВЫХОД-EXIT» |
| Тип источника светаданные поставщика | Светодиод. (LED) |
Прочие характеристики 8
| С ламп в комплектеEF005905 | Да |
|---|---|
| Количество ламп - источников светаEF006436 | 1 |
| Контрольное оборудованиеEF008091 | Нет (без) |
| Расстояние распознаванияEF008732 | 10 м |
| Пиктограмма включена в комплектEF011099 | Нет |
| Номинальное время работыEF012518 | 1.5–1.5 ч |
| Время работы от аккумулятораданные поставщика | 90 мин |
| Работа от аккумулятораданные поставщика | true |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 26 мм |
|---|---|
| Монтажный диаметр - нишиEF000943 | 384 мм |
| ДлинаEF001438 | 355 мм |
| Высота или глубинаEF001456 | 145 мм |
| Высота изделияданные поставщика | 2.6 см |
| Длина изделияданные поставщика | 35.5 см в единицах производителя |
| Ширина изделияданные поставщика | 14.5 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 36.5 × 15.8 × 2.4 см | 0.451 | 0.001 | |
| Групповая упаковка кор (20 шт) | 20 шт | 37.8 × 28.7 × 34.5 см | 9.516 | 0.037 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 36.5 × 15.8 × 2.4 см
- Вес, кг
- 0.451
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 37.8 × 28.7 × 34.5 см
- Вес, кг
- 9.516
- Объём, м³
- 0.037
- EAN / GTIN
