Изображение может отличаться от конкретного исполнения.
REXANT

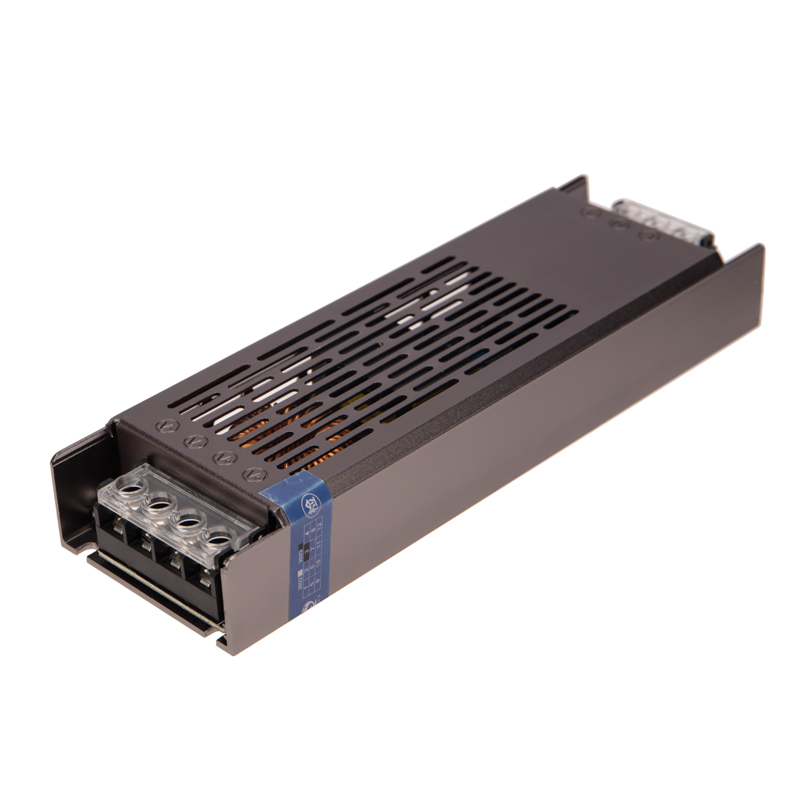

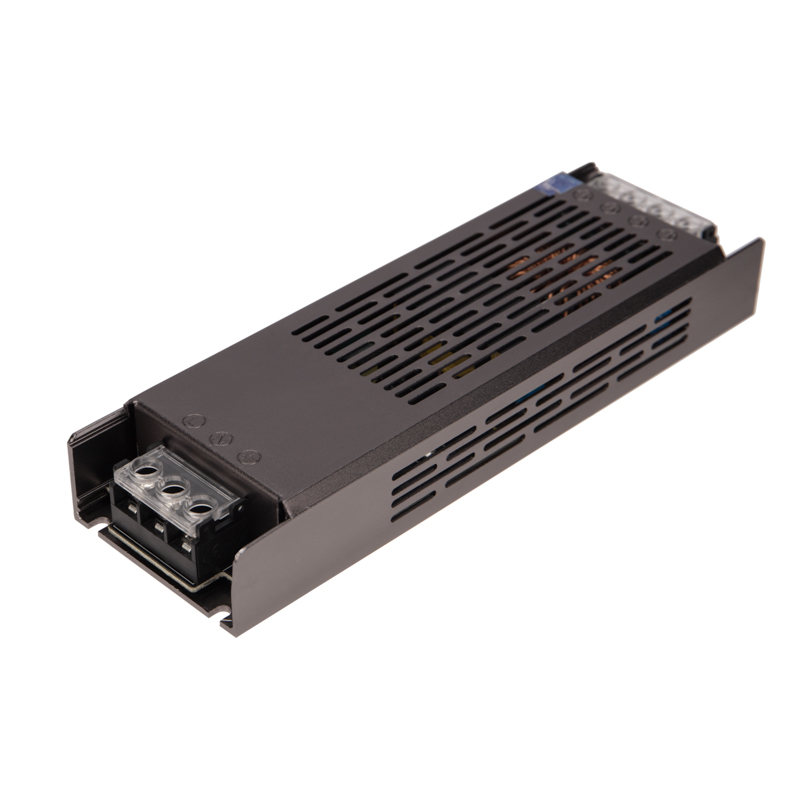

Источник питания (драйвер) 24В, 200Вт с разъёмами под винт, IP20 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002710
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина59 мм
Высота28 мм
Длина169 мм
Выход. напряжение24–24 В
Выход мощность200–200 Вт
Выходной ток8.33–8.33 А
Класс защитыI
КорпусМеталлический корпус
Описание и назначение
Источник питания (драйвер) предназначен для подключения светодиодных лент. Устройство также может быть использовано для питания систем безопасности, видеонаблюдения и любых других низковольтных систем.
Благодаря своим компактным размерам источник питания может быть установлен даже в ограниченных пространствах, таких как задние части мебели, потолочные панели и другие скрытые места, где обычно размещают светодиодные ленты.
Драйвер оснащен удобными винтовыми разъемами, которые обеспечивают простое и безопасное подключение светодиодных лент и других устройств.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10–40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 30
| Класс защитыEF000004 | I |
|---|---|
| Выход. мощностьEF000426 | 200 |
| Выход. напряжениеEF003933 | 24–24 В |
| Выход мощностьEF004479 | 200–200 Вт |
| Выходной токEF006613 | 8.33–8.33 А |
| Подходит для постоянного токаEF009471 | Нет |
| Подходит для постоянного напряженияEF009472 | Нет |
| Подходит для постоянного напряжения (первичная обмотка)EF009473 | Нет |
| Диммирование 0-10 ВEF012152 | Нет |
| Диммирование 1-10 ВEF012153 | Нет |
| Диммирование DALIEF012154 | Нет |
| Диммирование DMXEF012155 | Нет |
| Потенциометр диммирования (встроенный)EF012156 | Нет |
| Диммирование GPRSEF012157 | Нет |
| Диммирование LineSwitchEF012158 | Нет |
| Собственная система диммирования у производителяEF012159 | Нет |
| Диммирование модуляцией сетевого напряженияEF012160 | Нет |
| Диммирование с отсечкой фазы по заднему фронтуEF012161 | Нет |
| Диммирование с отсечкой фазы по переднему фронтуEF012162 | Нет |
| Программируемое диммированиеEF012163 | Нет |
| Диммирование RFEF012164 | Нет |
| Синус-диммированиеEF012165 | Нет |
| Диммирование касаниемEF012166 | Нет |
| Диммирование ZigbeeEF012167 | Нет |
| Диммирование посредством нажимной кнопкиEF012168 | Нет |
| Диммирование DSIEF012188 | Нет |
| Выходной токданные поставщика | 8.33 А в единицах производителя |
| Диапазон номинальных вторичных напряжений DCданные поставщика | 24 - 24 В |
| Диапазон номинальных напряженийданные поставщика | 220 - 230 В |
| Номинальное напряжениеданные поставщика | 230 В |
Материалы и конструкция 2
| Модель или исполнениеEF000010 | Статический |
|---|---|
| КорпусEF000150 | Металлический корпус |
Классификация и назначение 4
| Применениеданные поставщика | Подключение светодиодных лент |
|---|---|
| Серияданные поставщика | Драйвер |
| Тип изделия/компонентаданные поставщика | LED-драйвер (блок питания для светодиодов) |
| Тип изделия/компонентаданные поставщика | LED-драйвер (блок питания для светодиодов) |
Прочие характеристики 4
| Подходит для использ вне помещений-уличныйEF003532 | Нет |
|---|---|
| Нет функции затемненияEF012169 | Да |
| Защита от перегрузокданные поставщика | false |
| Подходит для светодиодной лентыданные поставщика | true |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 59 мм |
|---|---|
| ВысотаEF000040 | 28 мм |
| ДлинаEF001438 | 169 мм |
| Высота изделияданные поставщика | 2.8 см в единицах производителя |
| Длина изделияданные поставщика | 16.9 см в единицах производителя |
| Ширина изделияданные поставщика | 5.9 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 18.4 × 5.9 × 2.9 | 0.294 | — | |
| Групповая упаковка спец упаковка кор (45 шт) | 45 шт | 30.2 × 20.5 × 32.8 см | 14.935 | 0.02 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 18.4 × 5.9 × 2.9
- Вес, кг
- 0.294
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (45 шт)
- В упаковке
- 45 шт
- Габариты
- 30.2 × 20.5 × 32.8 см
- Вес, кг
- 14.935
- Объём, м³
- 0.02
- EAN / GTIN
