Контроллер iMLamp4D_AC_3500 для Белт-Лайта и светодиодных ламп 220В, 3500Вт, 4 канала х 4,0А, ДУ, IP65 ИМПУЛЬС ЛАЙТ
ИсточникКаталог SDS_Group
КлассификацияEC002924
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширинан/д мм
Высотан/д мм
Диаметрн/д мм
Макс выход ток16 А
Длинан/д мм
Первичное напряжение220–220 В
Выход. напряжение220–220 В
Модель или исполнениеДинамический
Описание и назначение
Модель iMLamp4D_AC с дискретным изменением яркости предназначен для работы с Белт-Лайтом на светодиодных лампах или индуктивной нагрузкой. В контроллерах применяется специальная прошивка микропроцессора, которая позволяет светодиодным лампам отработать в соответствии с положенным сроком службы, заявленным изготовителем.
Установлены по умолчанию.

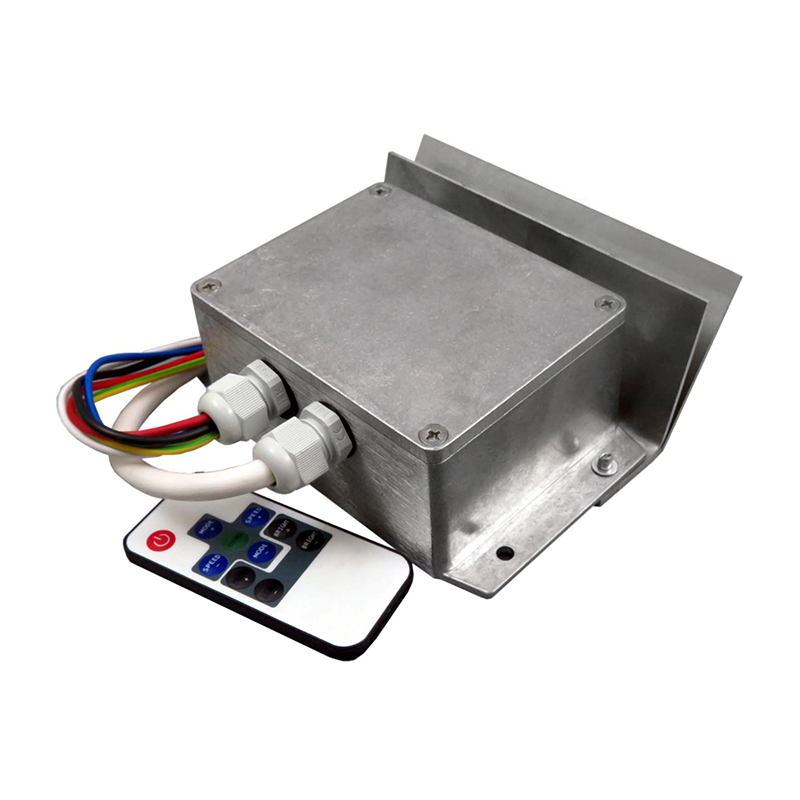

Контроллер выполнен в алюминиевом влагозащищенном корпусе с фланцами для крепления. Управление контроллером осуществляется с пульта ДУ на радиолучах. Дальность приема до 10 м прямой видимости.
В приборе используется оптронная развязка, т. е. цепи управления и нагрузки гальванически развязаны, что значительно увеличивает устойчивость изделия к воздействию внешних помех и защищает от возможного повреждения цепи управления.
НАГРУЗКА
Нагрузка переменного тока на напряжение 220 В (Белт-Лайт, дюралайт, LED-неон, лампы накаливания, электромагнитные трансформаторы). Общий максимальный ток по всем каналам не может быть больше 16 А. При использовании симметричной нагрузки (шнур Белт-Лайт или дюралайт) ток на канал составляет 4 А. При несимметричной нагрузке, ток на канал не должен превышать 9 А.
ПРОГРАММЫ
Все программы работают в цикле (автоматическое переключение через 1 минуту). Предусмотрена регулировка скорости каждой программы, исключение из цикла, а также возможность восстановить заводские настройки.
Напряжение питания: 220 B, 50 Гц
Мощность: 3500 Вт
Количество каналов: 4
Ток на канал максимальный: 4 А
Количество программ: 20
Степень защиты: IP65
Рабочая температура: -40…+40 °С
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25–40 |
|---|---|
| Степень защиты - IPEF005474 | IP65 |
| Климатическое исполнениеданные поставщика | У1 |
Электрические и световые параметры 6
| Класс защитыEF000004 | II |
|---|---|
| Макс выход токEF001315 | 16 А |
| НапряжениеEF002355 | 220–240 |
| Первичное напряжениеEF003840 | 220–220 В |
| Выход. напряжениеEF003933 | 220–220 В |
| Мощность общаяданные поставщика | 3500 - 3500 Вт |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Динамический |
|---|---|
| КорпусEF000150 | Металлический корпус |
| Цвет проводаEF006428 | Белый |
Монтаж и подключение 2
| Настенный монтажEF003453 | Нет |
|---|---|
| Монтаж на DIN-рейкуEF020057 | Нет |
Классификация и назначение 3
| Применениеданные поставщика | Создание динамических эффектов |
|---|---|
| Серияданные поставщика | PROFESSIONAL |
| Тип питанияданные поставщика | AC (перемен.) |
Прочие характеристики 5
| ПрограммируемыйEF000841 | Нет |
|---|---|
| ВстраиваемыйEF003454 | Нет |
| Подходит для использ вне помещений-уличныйEF003532 | Да |
| Возможность использования на улицеданные поставщика | true |
| Количество режимов контроллераданные поставщика | 20 штук |
Размеры и упаковка
Изделие
| ШиринаEF000008 | н/д мм |
|---|---|
| ВысотаEF000040 | н/д мм |
| ДиаметрEF000551 | н/д мм |
| ДлинаEF001438 | н/д мм |
| Высота изделияданные поставщика | 6.2 см в единицах производителя |
| Длина изделияданные поставщика | 14.5 см в единицах производителя |
| Ширина изделияданные поставщика | 15 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 17.5 × 17.3 × 6 см | 0.875 | 0.002 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 17.5 × 17.3 × 6 см
- Вес, кг
- 0.875
- Объём, м³
- 0.002
- EAN / GTIN
