REXANT

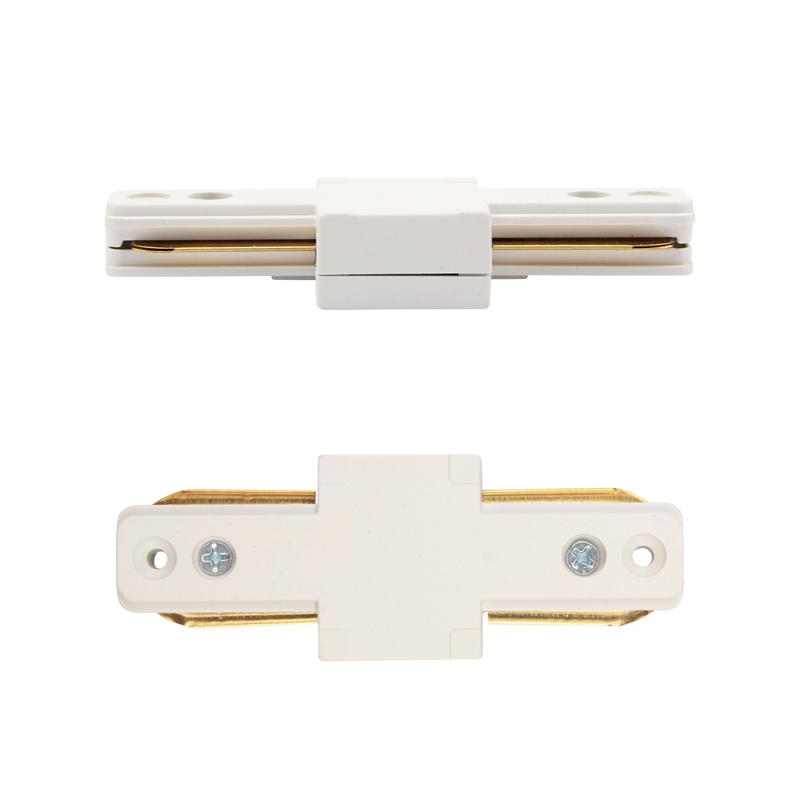

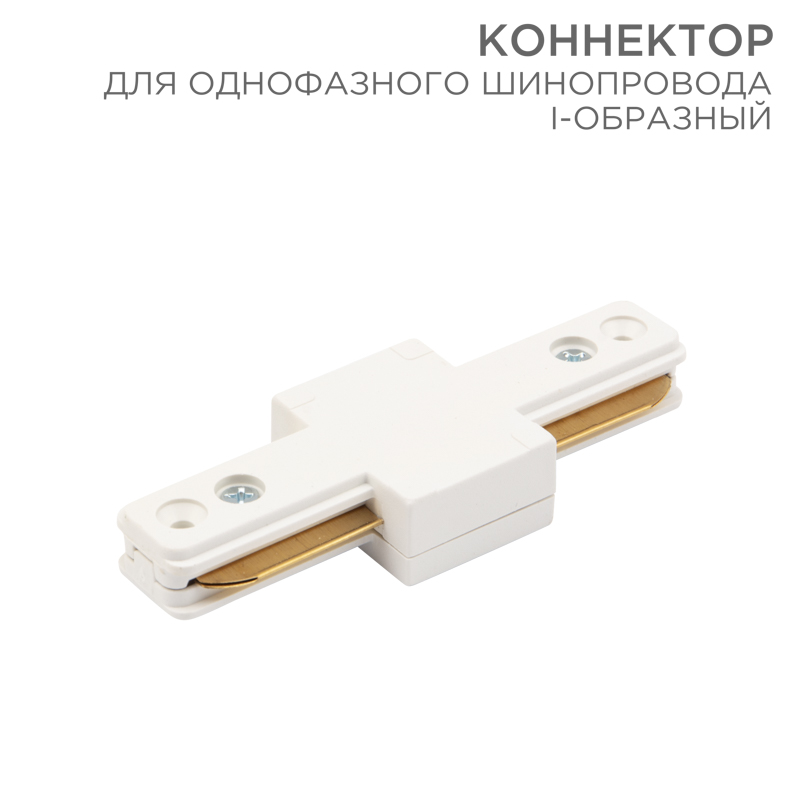

Коннектор для однофазного шинопровода I-образный белый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000101
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина35 мм
Высота16 мм
Длина95 мм
Номин напряжение230–230 В
МатериалПластик
Подходит для подключения к шинеДа
Подходит для подвесного монтажаДа
ЦветБелый
Описание и назначение
I-образный коннектор – неотъемлемый компонент системы трекового освещения.
Применяется для последовательного соединения в одну линию нескольких шинопроводов. Позволяет организовать осветительную систему любой конфигурации.
Корпус выполнен в белом цвете, изготовлен из металла и пластика. Благодаря высокому качеству используемых материалов коннектор отличается долговечностью, стойкостью к коррозии и минимальной температурой нагрева.
При установке коннектор не деформируется, что предполагает многократное использование.
Монтаж выполняется быстро и просто без специальных инструментов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защитыданные поставщика | IP20 |
|---|
Электрические и световые параметры 4
| Количество групп или фазEF001280 | 1 |
|---|---|
| Номин напряжениеEF005127 | 230–230 В |
| Номинальное напряжениеданные поставщика | 230 В |
| Электрический компонентданные поставщика | true |
Материалы и конструкция 2
| ЦветEF000007 | Белый |
|---|---|
| МатериалEF002169 | Пластик |
Монтаж и подключение 2
| Подходит для подключения к шинеEF000955 | Да |
|---|---|
| Настенный монтажEF003453 | Нет |
Классификация и назначение 3
| Применениеданные поставщика | Соединение шинопроводов |
|---|---|
| Серияданные поставщика | Коннектор |
| Тип изделия/компонентаданные поставщика | Соединитель I-образный (прямой, в линию) |
Прочие характеристики 3
| Гибкий или сгибаемыйEF001281 | Нет |
|---|---|
| ВстраиваемыйEF003454 | Нет |
| Механический компонентданные поставщика | false |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 35 мм |
|---|---|
| ВысотаEF000040 | 16 мм |
| Подходит для подвесного монтажаEF001265 | Да |
| ДлинаEF001438 | 95 мм |
| Высота изделияданные поставщика | 1.6 см в единицах производителя |
| Длина изделияданные поставщика | 9.5 см в единицах производителя |
| Ширина изделияданные поставщика | 3.5 см в единицах производителя |

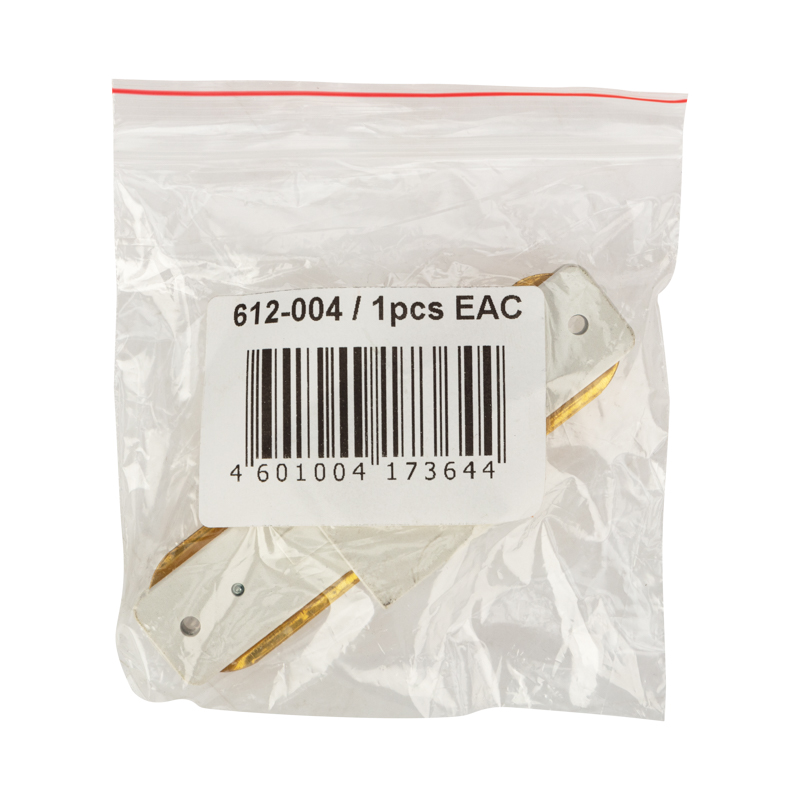

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 шт) | 1 шт | 9.8 × 9.4 × 2.4 | 0.018 | — | |
| Групповая упаковка кор (200 шт) | 200 шт | 21.5 × 17 × 41 см | 5.8 | 0.015 | |
| Групповая упаковка кор (150 шт) | 150 шт | 17 × 22 × 42 см | 5.8 | 0.016 | |
| Групповая упаковка кор (100 шт) | 100 шт | — | — | — |
-
Базовая единица спец упаковка упак (1 шт)
- В упаковке
- 1 шт
- Габариты
- 9.8 × 9.4 × 2.4
- Вес, кг
- 0.018
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 21.5 × 17 × 41 см
- Вес, кг
- 5.8
- Объём, м³
- 0.015
- EAN / GTIN
-
Групповая упаковка кор (150 шт)
- В упаковке
- 150 шт
- Габариты
- 17 × 22 × 42 см
- Вес, кг
- 5.8
- Объём, м³
- 0.016
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
