NEON-NIGHT

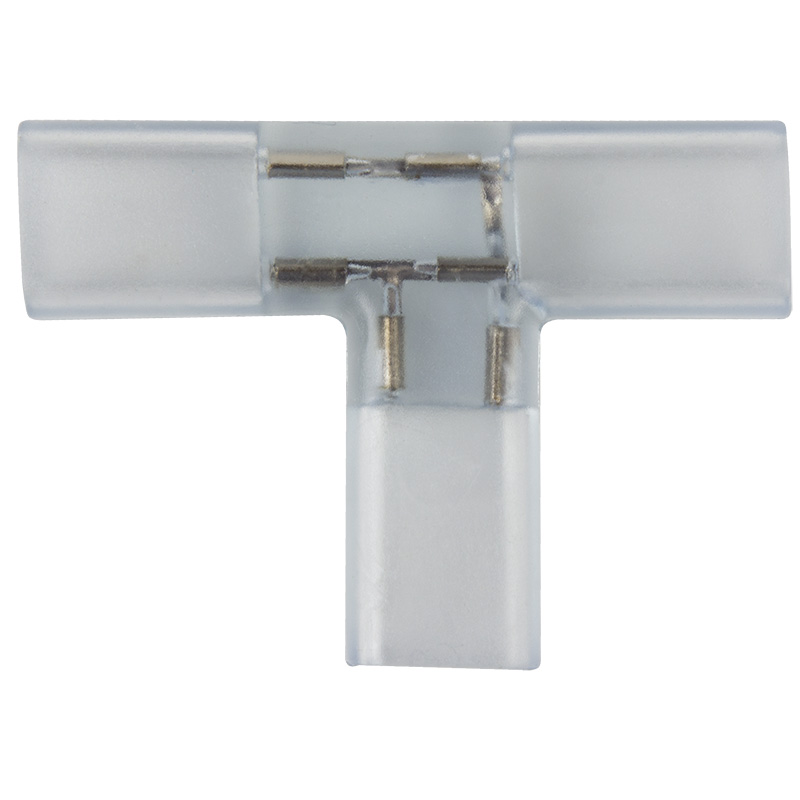

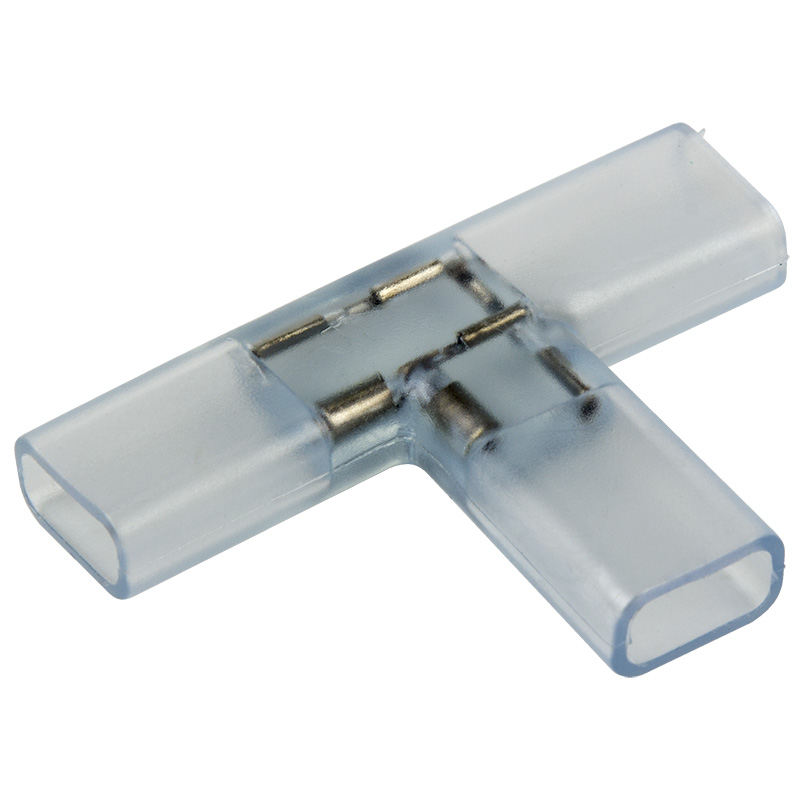

Муфта соединительная T для светодиодной ленты 220 В 9.5х6 мм
ИсточникКаталог SDS_Group
КлассификацияEC002707
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина9,5000 мм
Высота6,0000 мм
Длина9,5000 мм
Тип компонентаКоннектор (соединитель)
МатериалПластик
ЦветПрозрачный
Описание и назначение
Т-муфта позволяет соединить три отрезка LED ленты 9,5х6 мм 230 В NEON-NIGHT.
Используется при контуровке фасадов зданий, в местах, где необходимо создавать четкие прямые углы между отрезками.
При подключении светодиодной ленты к соединительному разъему (муфте), необходимо заизолировать свободное воздушное пространство соединительного разъема (муфты) морозостойким силиконовым герметиком, предотвращающим попадание влаги. Сверху данного соединения необходимо использовать термоусаживаемую трубку.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Номинальное напряжениеданные поставщика | 220 В |
|---|---|
| Управление с телефонаданные поставщика | false |
Материалы и конструкция 2
| ЦветEF000007 | Прозрачный |
|---|---|
| МатериалEF002169 | Пластик |
Классификация и назначение 3
| Тип компонентаEF000215 | Коннектор (соединитель) |
|---|---|
| Применениеданные поставщика | Соединение отрезков LED ленты |
| Серияданные поставщика | Муфта |
Прочие характеристики 1
| Пульт ДУ в комплектеданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 9,5000 мм |
|---|---|
| ВысотаEF000040 | 6,0000 мм |
| ДлинаEF001438 | 9,5000 мм |
| Высота изделияданные поставщика | 0.6 см в единицах производителя |
| Длина изделияданные поставщика | 0.95 см в единицах производителя |
| Ширина изделияданные поставщика | 0.95 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 10 × 6 × 6 | 0.013 | — | |
| Групповая упаковка кор. (200 шт) | 200 шт | 22 × 33 × 33 | 0.917 | 0.004 | |
| Групповая упаковка упак. (100 шт) | 100 шт | — | — | — | |
| Групповая упаковка кор. (750 шт) | 750 шт | 22 × 33 × 33 см | 5.5 | 0.024 | |
| Групповая упаковка кор. (1 400 шт) | 1400 шт | 27.5 × 33 × 33 см | 9.5 | 0.03 | |
| Групповая упаковка кор (900 шт) | 900 шт | — | — | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 18.1 × 13 × 2.7 см | 0.125 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 10 × 6 × 6
- Вес, кг
- 0.013
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (200 шт)
- В упаковке
- 200 шт
- Габариты
- 22 × 33 × 33
- Вес, кг
- 0.917
- Объём, м³
- 0.004
- EAN / GTIN
-
Групповая упаковка упак. (100 шт)
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (750 шт)
- В упаковке
- 750 шт
- Габариты
- 22 × 33 × 33 см
- Вес, кг
- 5.5
- Объём, м³
- 0.024
- EAN / GTIN
-
Групповая упаковка кор. (1 400 шт)
- В упаковке
- 1400 шт
- Габариты
- 27.5 × 33 × 33 см
- Вес, кг
- 9.5
- Объём, м³
- 0.03
- EAN / GTIN
-
Групповая упаковка кор (900 шт)
- В упаковке
- 900 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 18.1 × 13 × 2.7 см
- Вес, кг
- 0.125
- Объём, м³
- 0.001
- EAN / GTIN
