REXANT
Комплект врезного алюминиевого профиля с рассеивателем, 22х6мм, 2м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002707
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина22 мм
Высота6 мм
Длина2000 мм
МатериалАлюминий
Способ монтажаВрезной
ЦветСеребристый
Тип компонентаПрофиль с рассеивателем/экраном
ТипПрямолинейный
Описание и назначение
Комплект включает в себя алюминиевый профиль, рассеиватель, две заглушки (с отверстием и без отверстия) и 4 монтажные клипсы.
Благодаря удобству и простоте монтажа врезной профиль используется для создания декоративной подсветки столов, шкафов, полок, мебели и других объектов интерьера.
Профиль врезается в соответствующие по размеру фрезерованные углубления. Увеличенная длина хлыста позволяет избежать неэстетичных стыков.
Профиль выполняет важную функцию отвода тепла, образующегося в результате работы светодиодов, что увеличивает срок службы LED ленты. Также он защищает светодиодную ленту от механических воздействий и возможных повреждений.
Съемный пластиковый экран обеспечивает равномерное рассеивание светового излучения и не искажает передаваемые оттенки свечения.

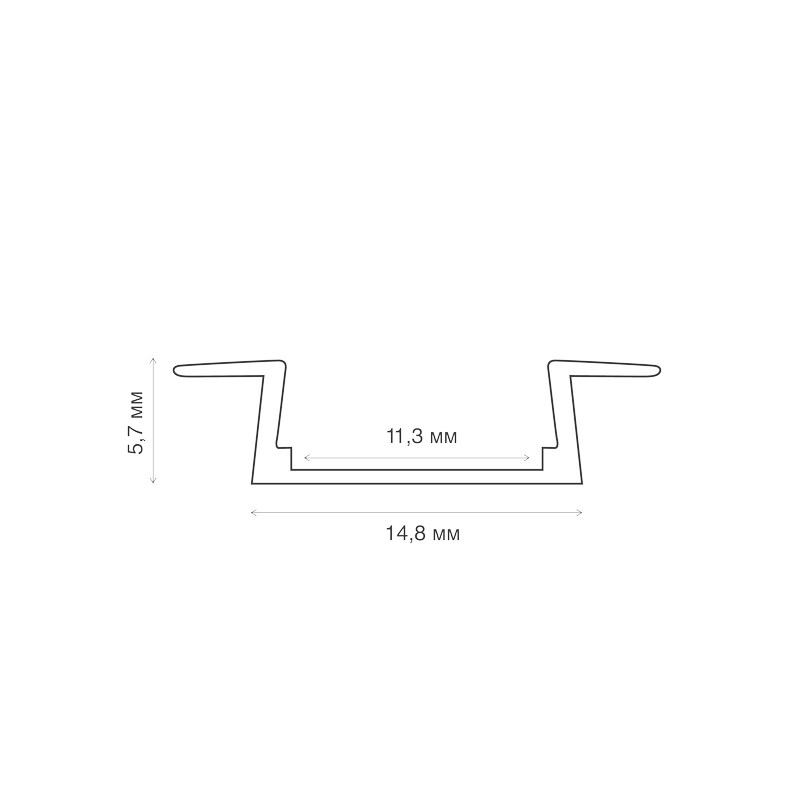

Профиль изготовлен из анодированного алюминия. Размер профиля (ДхШхВ) – 2000х22х6 мм. Размер монтажный (ДхШхВ) – 2000х14,8х5,7 мм. Монтажная ширина для ленты: 11,3 мм. Цвет – серебристый. Способ установки – врезной.
Цена указана за комплект.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -25–45 |
|---|
Материалы и конструкция 2
| ЦветEF000007 | Серебристый |
|---|---|
| МатериалEF002169 | Алюминий |
Монтаж и подключение 1
| Способ монтажаEF000003 | Врезной |
|---|
Классификация и назначение 4
| Тип компонентаEF000215 | Профиль с рассеивателем/экраном |
|---|---|
| ТипEF001139 | Прямолинейный |
| Применениеданные поставщика | Монтаж LED ленты |
| Серияданные поставщика | Комплект |
Прочие характеристики 2
| С рассеивателемданные поставщика | true |
|---|---|
| Совместимостьданные поставщика | LED лента до 11,3мм |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 22 мм |
|---|---|
| ВысотаEF000040 | 6 мм |
| ДлинаEF001438 | 2000 мм |
| Высота изделияданные поставщика | 0.6 см в единицах производителя |
| Длина изделияданные поставщика | 200 см в единицах производителя |
| Ширина изделияданные поставщика | 2.2 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 200 × 1.6 × 1.2 | 0.15 | 0.001 | |
| Групповая упаковка кор (100 шт) | 100 шт | — | — | — |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 200 × 1.6 × 1.2
- Вес, кг
- 0.15
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
