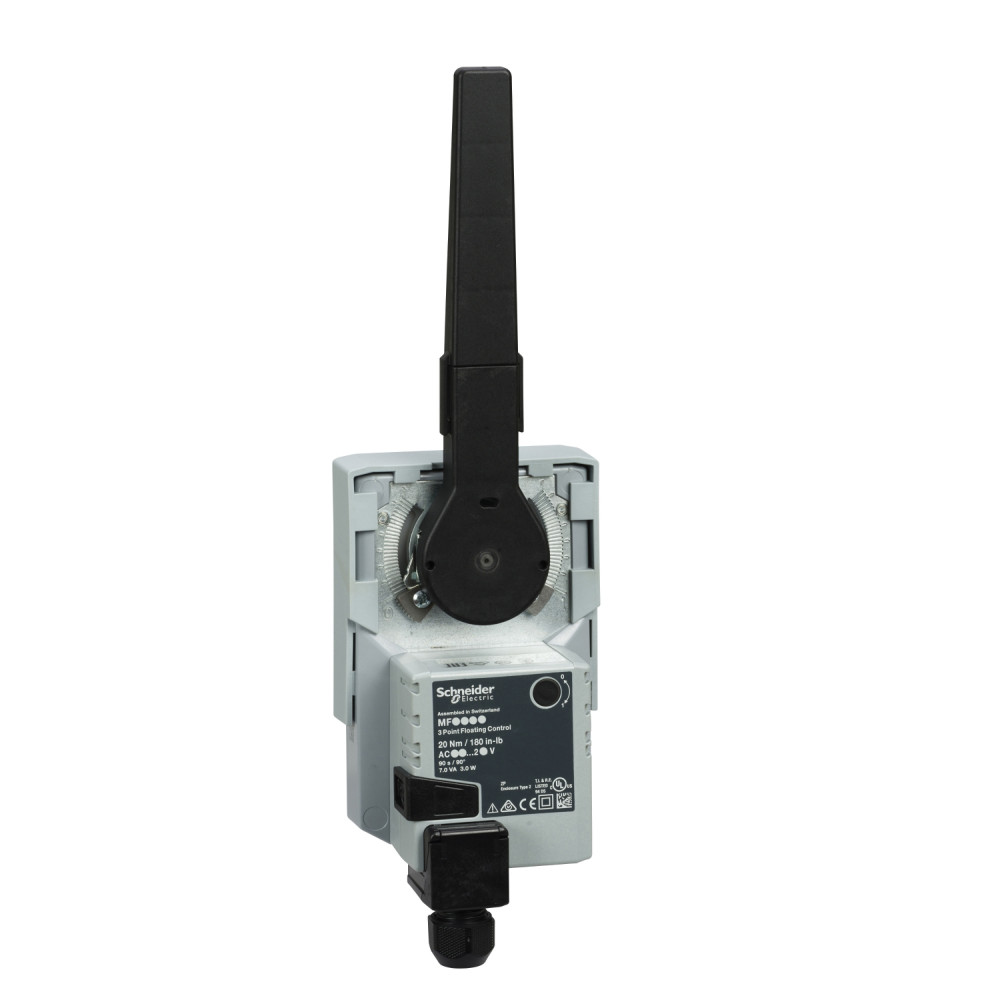

Привод поворотного клапана MF20-24M

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Привод поворотного клапана MF20-24M

Артикул: MF20-24M ETIM-класс: EC011290 EAN: 3606489660376 Обновлено: 16.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC011290
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина195 мм
Высота149 мм
Глубина77 мм
Температура эксплуатации0...50 °C
Длина подключаемого кабеля1 м
Время работы90 сек.
Крутящий момент20 Нм
Допустимая относительная влажность0...95 %

Описание и назначение

<p>Привод поворотного Клапана MF20-24M</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Температура эксплуатацииEF002386 0...50 °C
ВзрывозащищенныйEF004663 Да
Степень защиты - IPEF005474 IP54
Допустимая относительная влажностьEF023900 0...95 %

Электрические и световые параметры 2

С противотоком при нулевом давленииEF023956 Да
Напряжение питанияEF023970 24В AC/DC

Материалы и конструкция 2

Модель или исполнениеEF000010 Вращающийся
Материал корпусаEF001596 Прочее

Монтаж и подключение 6

Контакт беспотенциального выключателяEF003626 Да
Дополнительные контакты опциональноEF020636 Да
Подключение к запорному клапануEF021212 Нет (без)
Дополнительные контактыEF024109 Нет
Концевые контактыEF024110 Нет (без)
С верхним фланцем для прямого монтажа в соответствии с ISO 5211EF025126 Да

Механические характеристики 1

Крутящий моментEF021864 20 Нм

Классификация и назначение 2

Тип регулирования ВКЛ./ВЫКЛ.EF011927 Да
Информация об исключениях по регламенту rohsданные поставщика да

Прочие характеристики 22

Контрольный сигналEF000513 2-10В
Ручной принцип работыEF002978 Да
Регулировка модуляцииEF011928 Нет
Регулировка диапазона разделенияEF011929 Да
Для вентиляционной арматурыEF020675 Да
Автоматическое распознавание перемещенияEF020676 Да
С функцией безопасностиEF020677 Да
Отключаемый при закрытииEF021211 Да
С механическим индикатором положенияEF021292 Да
Система сигнализации положенияEF021862 2-10 В
Время работыEF021863 90 сек.
Подходит для клапанаEF022816 Нет
Регулируемый рабочий диапазонEF023901 Да
Регулируемый сигнал состоянияEF024205 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует
Не содержит ртутиданные поставщика да
Профиль кругооборотаданные поставщика N/A
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика X
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Экологическая отчетнстьданные поставщика ENVPEP120703EN

Размеры и упаковка

Изделие

ШиринаEF000008 195 мм
ВысотаEF000040 149 мм
ГлубинаEF000049 77 мм
Длина подключаемого кабеляEF003636 1 м
Саморегулируемая длина ходаEF024112 Да

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.237 × 0.172 × 0.112 м 1.056 0.00456556 3606489660376

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.237 × 0.172 × 0.112 м
    Вес, кг
    1.056
    Объём, м³
    0.00456556
    EAN / GTIN
    3606489660376
