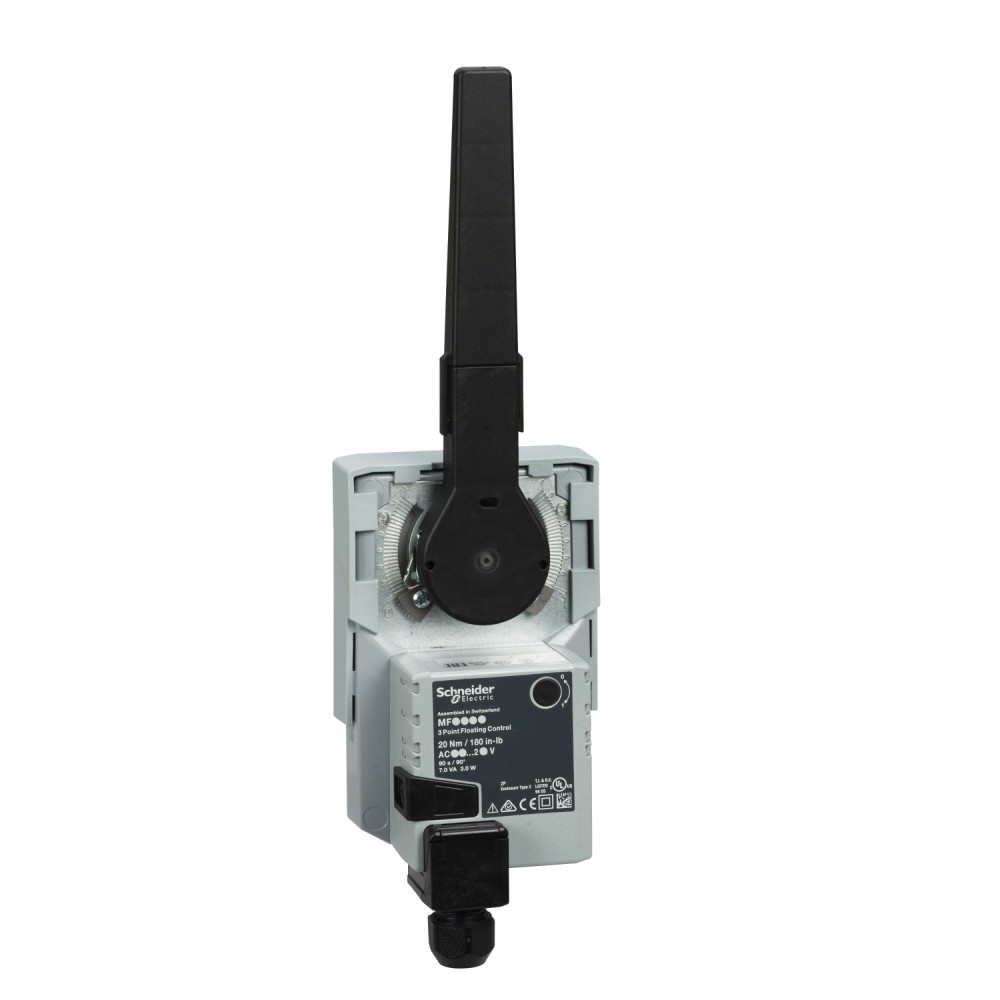

Привод поворотного клапана MF20-24F

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Температура эксплуатацииEF002386	0...50 °C
ВзрывозащищенныйEF004663	Да
Степень защиты - IPEF005474	IP54
Допустимая относительная влажностьEF023900	0...95 %

Электрические и световые параметры 2

С противотоком при нулевом давленииEF023956	Да
Напряжение питанияEF023970	24В AC/DC

Материалы и конструкция 2

Модель или исполнениеEF000010	Вращающийся
Материал корпусаEF001596	Прочее

Монтаж и подключение 6

Контакт беспотенциального выключателяEF003626	Да
Дополнительные контакты опциональноEF020636	Да
Подключение к запорному клапануEF021212	Нет (без)
Дополнительные контактыEF024109	Нет
Концевые контактыEF024110	Нет (без)
С верхним фланцем для прямого монтажа в соответствии с ISO 5211EF025126	Да

Механические характеристики 1

Крутящий моментEF021864	20 Нм

Классификация и назначение 1

Тип регулирования ВКЛ./ВЫКЛ.EF011927	Нет

Прочие характеристики 15

Контрольный сигналEF000513	Трехточечный
Ручной принцип работыEF002978	Да
Регулировка модуляцииEF011928	Да
Регулировка диапазона разделенияEF011929	Да
Для вентиляционной арматурыEF020675	Да
Автоматическое распознавание перемещенияEF020676	Да
С функцией безопасностиEF020677	Да
Отключаемый при закрытииEF021211	Да
С механическим индикатором положенияEF021292	Да
Система сигнализации положенияEF021862	Нет (без)
Время работыEF021863	90 сек.
Подходит для клапанаEF022816	Нет
Регулируемый рабочий диапазонEF023901	Нет
Регулируемый сигнал состоянияEF024205	Да
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Изделие

ШиринаEF000008	195 мм
ВысотаEF000040	148 мм
ГлубинаEF000049	77 мм
Длина подключаемого кабеляEF003636	1 м
Саморегулируемая длина ходаEF024112	Да
