Плата привода M700-SRSU (зап. часть)
Systeme Electric · артикул 100106780
Изображение может отличаться от конкретного исполнения.
Schneider Electric

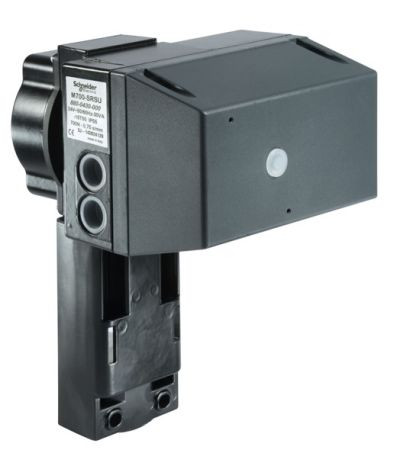

Привод M700-SRSU
ИсточникКаталог Systeme Electric
КлассификацияEC011290
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина222 мм
Высота223 мм
Глубина209 мм
Температура эксплуатации-10...50 °C
Время работы60 сек.
Крутящий момент20 Нм
Длина хода52 мм
Макс. электропотребление50 ВА
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Температура эксплуатацииEF002386 | -10...50 °C |
|---|---|
| ВзрывозащищенныйEF004663 | Да |
| Степень защиты - IPEF005474 | IP54 |
| Степень защиты (NEMA)EF011959 | 3 |
| Допустимая относительная влажностьEF023900 | 0...90 % |
| Относительная влажностьданные поставщика | 0-90 % |
| Рабочая температура окружающей средыданные поставщика | -10-50 °C |
| Температура окружающей среды при храненииданные поставщика | -10-50 °C |
Электрические и световые параметры 8
| Макс. электропотреблениеEF023037 | 50 ВА |
|---|---|
| С противотоком при нулевом давленииEF023956 | Да |
| Напряжение питанияEF023970 | 24В AC |
| Заданный участокданные поставщика | Europe Asia Pacific. Australia. |
| Номинальная мощность трансформатора, в·аданные поставщика | 50 В·А |
| Потребляемая мощность при удержании, в·аданные поставщика | 30-30 В·А Переменный ток |
| Потребляемая мощность, ваданные поставщика | 30 В·А Переменный ток |
| Тип управленияданные поставщика | автоматический сброс |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Линейный (-ая) |
|---|---|
| Материал корпусаEF001596 | Алюминий |
| Класс изоляцииданные поставщика | класс II |
Монтаж и подключение 5
| Контакт беспотенциального выключателяEF003626 | Да |
|---|---|
| Дополнительные контакты опциональноEF020636 | Да |
| Дополнительные контактыEF024109 | Да |
| Концевые контактыEF024110 | Нет (без) |
| С верхним фланцем для прямого монтажа в соответствии с ISO 5211EF025126 | Да |
Механические характеристики 3
| Крутящий моментEF021864 | 20 Нм |
|---|---|
| Регулирующее усилиеEF024111 | 700 Н |
| Рабочий циклданные поставщика | 0.2 |
Классификация и назначение 4
| Тип регулирования ВКЛ./ВЫКЛ.EF011927 | Да |
|---|---|
| Предназначение продуктаданные поставщика | globe valve |
| Тип двигателяданные поставщика | бесщёточный двигатель пост. тока |
| Тип продуктаданные поставщика | привод |
Прочие характеристики 21
| Ручной принцип работыEF002978 | Нет |
|---|---|
| Регулировка модуляцииEF011928 | Нет |
| Регулировка диапазона разделенияEF011929 | Да |
| Для вентиляционной арматурыEF020675 | Да |
| Автоматическое распознавание перемещенияEF020676 | Да |
| С функцией безопасностиEF020677 | Нет |
| С механическим индикатором положенияEF021292 | Да |
| Система сигнализации положенияEF021862 | Нет (без) |
| Время работыEF021863 | 60 сек. |
| Подходит для клапанаEF022816 | Нет |
| Регулируемый рабочий диапазонEF023901 | Нет |
| Регулируемый сигнал состоянияEF024205 | Нет |
| Force lbfданные поставщика | 157 фунт силы |
| Force nданные поставщика | 700 Н |
| Stroke lengthданные поставщика | 9-52 мм |
| Stroke running timeданные поставщика | 15 с |
| Stroke running time noload retractданные поставщика | 95 с |
| Switch functionданные поставщика | 2 SPDT (опциональный) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон аналогового входаданные поставщика | 0...10 V 0...5 V 2...10 V 2...6 В 5...10 В 6...10 В |
| Исполнительное устройстводанные поставщика | linear |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 222 мм |
|---|---|
| ВысотаEF000040 | 223 мм |
| ГлубинаEF000049 | 209 мм |
| Длина ходаEF021866 | 52 мм |
| Саморегулируемая длина ходаEF024112 | Да |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.29 × 0.21 × 0.21 м | 4.8 | 0.012789 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.29 × 0.21 × 0.21 м
- Вес, кг
- 4.8
- Объём, м³
- 0.012789
