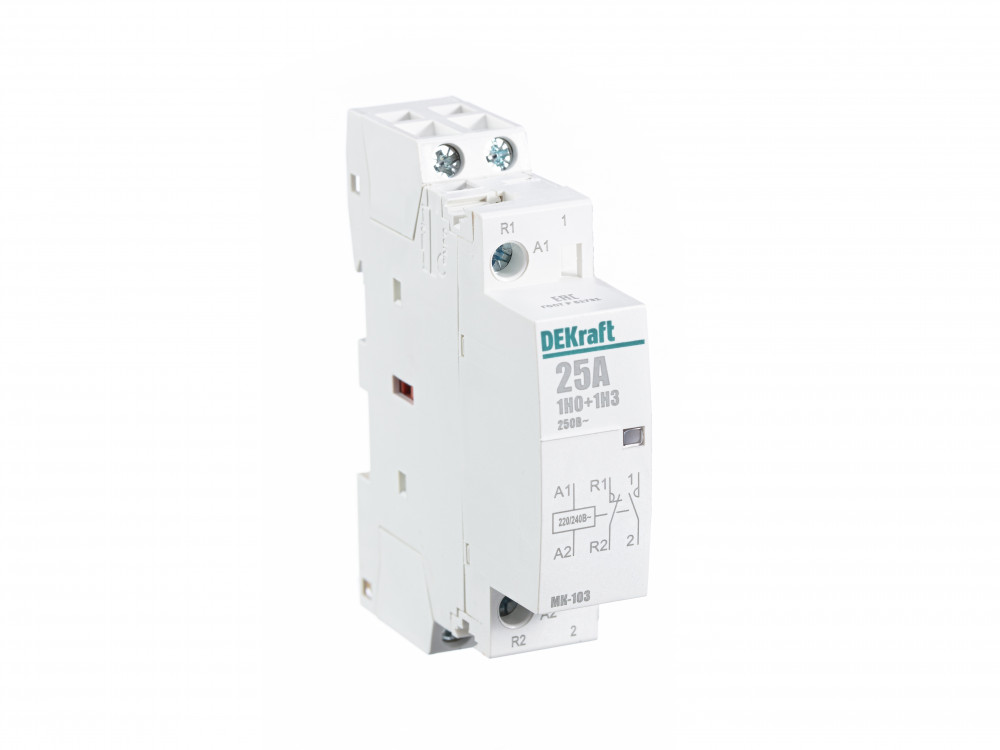

Изображение может отличаться от конкретного исполнения.
DEKraft
Модульный контактор 1НО+1НЗ 25А 230В МК-103
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Модульный контактор серии МК-103 Dekraft; ном.ток 25 А (АС-7а); кол-во и исполнение контактов – 1НО+1НЗ; напряжение управления 220 В пер.тока; ширина – 1 мод. х 18 мм; установка – на DIN-рейку. Контакторы МК-103 применяются в сетях напряжением до 400 В пер.тока для дистанционного управления небольшими нагрузками, требующими большого количества включений / отключений, например, насосы, системы вентиляции и т.п. Модульные контакторы не требуют дополнительных настроек и специального обслуживания.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты (IP)EF005474 | IP20 |
|---|
Электрические и световые параметры 12
| Номин. коммутируем. мощность при AC-3, 400 ВEF001364 | 1.5 кВт |
|---|---|
| Номин. раб. ток Ie при AC-3, 400 ВEF001392 | 25 А |
| Номин. раб. ток Ie при AC-1, 400 ВEF001393 | 5.4 А |
| Номин. раб. напряжениеEF001435 | 250...250 В |
| Номин. напряжение питания цепи управления Us AC 50 ГцEF003978 | 220...230 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 220...230 В |
| Тип напряжения (цепь управления)EF005293 | AC (перемен.) |
| Тип напряжения (раб. напряжение)EF005294 | AC (перемен.) |
| Тип подключения силовой электрич. цепиEF006819 | Винтовое соединение |
| Номинальный рабочий токEF007679 | 25 А |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Напряжение цепи управленияEF008409 | 220...230 В |
Материалы и конструкция 1
| МатериалEF002169 | Пластик |
|---|
Монтаж и подключение 6
| Количество нормально разомкнутых (НО) силовых контактовEF001374 | 1 |
|---|---|
| Количество нормально замкнутых (НЗ) силовых контактовEF001375 | 1 |
| Количество вспомогат. нормально разомкнутых (НО) контактовEF001376 | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактовEF001377 | 0 |
| Количество нормально замкнутых (НЗ) контактовEF008255 | 1 |
| Количество нормально разомкнутых (НО) контактовEF008256 | 1 |
Классификация и назначение 1
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|
Прочие характеристики 3
| Слайдер для ручного переключенияEF005240 | Нет |
|---|---|
| Возможна дополнит. комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 68 мм |
|---|---|
| Модульная ширина (общ. кол-во модульных расстояний)EF002950 | 1 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 5400 шт. | 1.2 × 0.8 × 1.1 м | 676 | 1.056 | — |
-
Контейнер
- В упаковке
- 5400 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 676
- Объём, м³
- 1.056
- EAN / GTIN
- —
