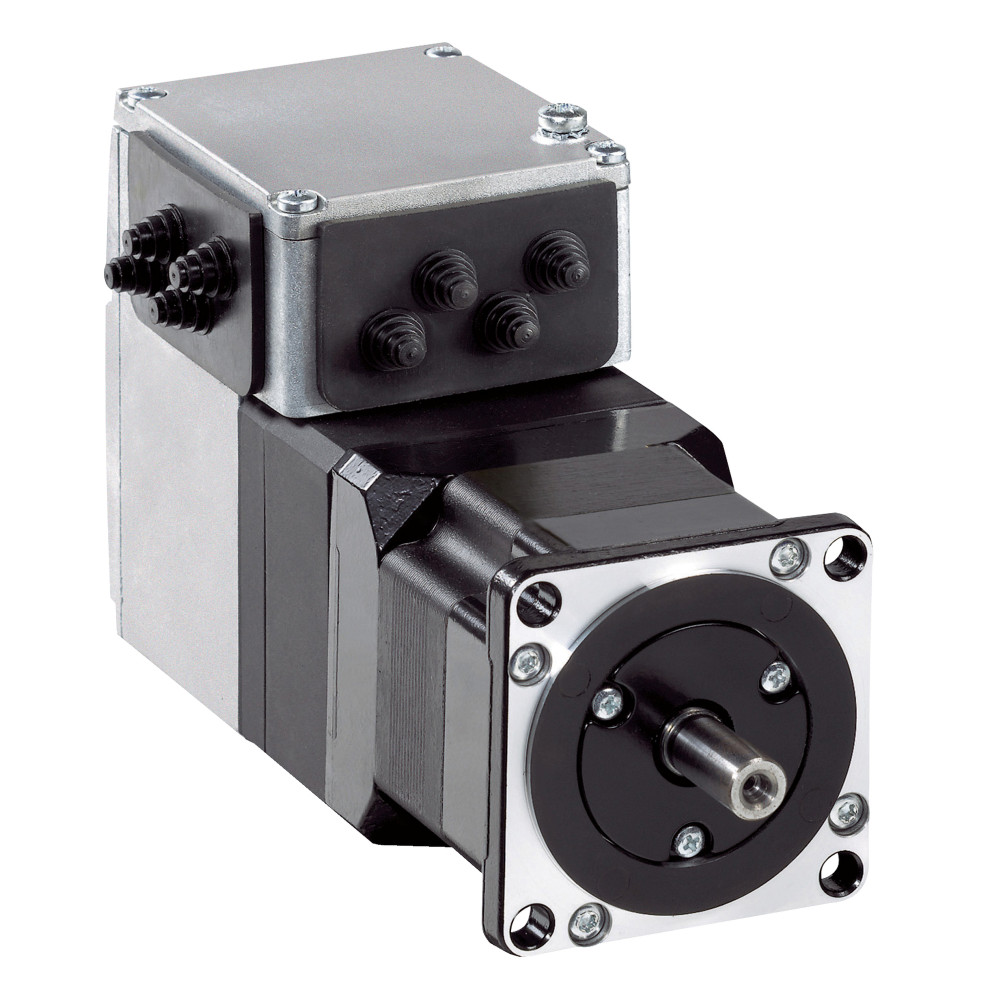

Компактный сервопривод LEXIUM ILA, PB DP

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Компактный сервопривод LEXIUM ILA, PB DP

Артикул: ILA1B571PB2A0 Класс: Электродвигатель EC001851 Обновлено: 27.11.2025
ИсточникКаталог Systeme Electric
КлассификацияEC001851
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу ILA1B571PB2A0.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин. ток5 А
Номин раб напряжение24 В
Номин частота50...60 Гц
Рабочая температура0...50 °C
Номинал. крутящий момент0.26 Нм
Модель или исполнениеСинхронный двигатель перемен. тока

Замены и аналоги

Описание и назначение

  • Компактный сервопривод Lexium ILA, PB DP. серия продукта: встроенный привод Lexium
  • тип устройства или его аксессуаров: встроенный привод управления перемещением
  • краткое название устройства: ILA
  • тип двигателя: синхронный серводвигатель
  • -однофазный
  • [Us] номинальное напряжение питания: 24 В, 3постоянный ток
  • длина: 189.3 мм
  • тип обмотки: средняя скорость вращения и среднего крутящего момента
  • электрическое соединение: разъем печатной платы
  • тип зубчатой передачи: без
  • номинальная скорость: 5500 об/мин. в 36 В, 3200 об/мин. в 24 В.
  • Преимущества: Функциональные модули пригодны для программирования простых движений при помощи контроллера управления движением. Компактные электроприводы Lexium ILA, ILE, ILS имеют следующие характеристики: Компактность, Простота, Открытость, Гибкость, Безопасность.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC001851.

Условия эксплуатации и безопасность 8

Рабочая температура 0...50 °C
Степень защиты (IP) IP54
С резистором с положительным температурным коэффициентом Да
Допустимая температура воздуха вокруг устройстваданные поставщика 105 °C усилитель мощности 110 °C двигатель
Относительная влажностьданные поставщика 15-85 % без образования конденсата
Рабочая температура окружающей средыданные поставщика 50-65 °C (с уменьшением номинальной мощности на 2 % на каждый дополнительный °C) 0-50 °C (без ухудшения номинальных значений)
Степень защиты ipданные поставщика втулка вала: IP41 в соответствии с EN/IEC 60034-5 для всего, кроме втулки вала: IP54 в соответствии с EN/IEC 60034-5
Температура окружающей среды при храненииданные поставщика -25-70 °C

Электрические и световые параметры 27

Тип напряжения DC (постоян.)
Номин. ток 5 А
Номин раб напряжение 24 В
Количество фаз 1
Количество полюсов 6
Номин частота 50...60 Гц
С термометром сопротивления Да
Подходит для регулировки частоты Да
Кол-во полюсов двигателяданные поставщика 6
Макс. коммутируемый токданные поставщика 100 мА на выход 200 мА общий
Напряжение 1данные поставщика 24 В
Напряжение 1 скорость 1данные поставщика 3231.59 об/мин
Напряжение 1 скорость 1 макс.данные поставщика 1499.31 об/мин
Напряжение 2данные поставщика 36 В
Напряжение 2 скорость 2данные поставщика 5561.45 об/мин
Напряжение 2 скорость 2 макс.данные поставщика 3095.96 об/мин
Напряжение дискретного выходаданные поставщика 23...25 В
номинальное напряжение питанияданные поставщика 24 В 36 В
Описание напряжения питанияданные поставщика одна фаза 24 В= одна фаза 36 В=
Потребляемый токданные поставщика 5000 мА максимальный длительно допустимый 7000 мА пиковый
Пределы напряжения питанияданные поставщика 18-40 В
Предельный уровень коммутации напряжения в состоянии 0данные поставщика -3...4.5 В
Предельный уровень коммутации напряжения в состоянии 1данные поставщика 15...30 В
Ток дискретного входаданные поставщика 10-10 мА при 24 В вкл./STO_A для защищенный вход 3-3 мА при 24 В вкл./STO_В для защищенный вход 2-2 мА при 24 В для сигнальный интерфейс 24 В
Число фазданные поставщика однофазный
Число фаз сетиданные поставщика 1
Электрическое соединениеданные поставщика разъем печатной платы

Материалы и конструкция 4

Модель или исполнение Синхронный двигатель перемен. тока
Конструктивное исполнение Прочее
Класс изоляции по IEC Прочее
Определение параметровданные поставщика ILA1_571P

Монтаж и подключение 2

Количество монтажных отверстийданные поставщика 4
Монтажная опораданные поставщика фланец

Механические характеристики 5

Номинал. крутящий момент 0.26 Нм
Непрерывный крутящий моментданные поставщика 0.26 Н-м
Номинальный вращательный моментданные поставщика 0.26 Н-м
Пиковый пусковой моментданные поставщика 0.6 Н-м
Ударопрочностьданные поставщика 150 m/s² 1000 ударов в соответствии с EN/IEC 60068-2-29

Классификация и назначение 16

Класс энергоэффективности Прочее
Тип искробезопасности Нет (без)
Тип конца вала Прочее
Информация об исключениях по регламенту rohsданные поставщика да
Серия продуктаданные поставщика встроенный привод Lexium
Стандартыданные поставщика EN/IEC 61800-3 EN 61800-3: 2001-02 EN 61800-3 :2001, среда 2 МЭК 60072-1 EN/IEC 50178 EN 50347 МЭК 61800-3, ред. 2
Тип вх/вых.данные поставщика 4 сигнала (каждый используется как входной или выходной)
Тип двигателяданные поставщика синхронный серводвигатель
Тип защитыданные поставщика короткое замыкание на выходе перегрузка по выходному напряжению защитное отключение двигателя при превышение вращательного момента
Тип зубчатой передачиданные поставщика без
Тип кривойданные поставщика линейный
Тип обмоткиданные поставщика средняя скорость вращения и среднего крутящего момента
Тип обратной связиданные поставщика Многооборотный энкодер
Тип охлажденияданные поставщика естественная конвекция
Тип продуктаданные поставщика встроенный привод управления перемещением
Тип сетиданные поставщика постоянный ток

Прочие характеристики 43

Duty cycle (*) Прочее
Возможность перегрузки Да
Метод охлаждения Прочее
Вакуумная пропитка под давлением (VPI) Прочее
Подшипник Прочее
С антиконденсацией Да
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Виброустойчивостьданные поставщика 20 m/s² (частота= 10-500 Гц) 10 циклов в соответствии с EN/IEC 60068-2-6
Второй валданные поставщика без конца второго вала
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Инерция ротораданные поставщика 0.1 кг·см²
Интерфейс связиданные поставщика Profibus DP, интегрированный
Код совместимостиданные поставщика ILA
Кол-во выхлопных труб двигателя:данные поставщика 1
Конец валаданные поставщика без пазов
Коэффициент 1_0данные поставщика 1.05309 Н-м
Коэффициент 1_1данные поставщика -3.6577E-4 Н·м/об/мин
Коэффициент 1_2данные поставщика 4.112554E-8 Н·м/об/мин²
Коэффициент 1_3данные поставщика -2.0202E-12 Н·м/об/мин³
Коэффициент 2_0данные поставщика 1.27116 Н-м
Коэффициент 2_1данные поставщика -2.751E-4 Н·м/об/мин
Коэффициент 2_2данные поставщика 1.83659E-8 Н·м/об/мин²
Коэффициент 2_3данные поставщика -5.208983E-13 Н·м/об/мин³
Коэффициент m0данные поставщика 5.454E-6 Н·м/об/мин
Коэффициент m0 макс.данные поставщика 6.452E-6 Н·м/об/мин
Краткое название устройстваданные поставщика ILA
Максимальная осевая сила faданные поставщика 104 N (сила сжатия) 104 N (усилие растяжения)
Максимальная радиальная сила frданные поставщика 89 N
Маркировкаданные поставщика CE
Не содержит ртутиданные поставщика да
Номинальная скоростьданные поставщика 3200 об/мин. в 24 В 5500 об/мин. в 36 V
Погрешностьданные поставщика +/- 0,05 °
Профиль кругооборотаданные поставщика ENVEOLI111203EN
Разрешающая способность обратной связи по скоростиданные поставщика 16384 точка/оборот x 4096 оборотов
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Сертификатыданные поставщика TÜV UL cUL
Скорость передачиданные поставщика 9,6; 19,2; 45,45; 93,75; 187,5; 500; 1500; 3000; 6000 и 12000 Кбод
Соответствующий номинал предохранителяданные поставщика 10 А
Срок службы в часахданные поставщика 20000 ч подшипник
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Тормозданные поставщика без
Экологическая отчетнстьданные поставщика ENVPEP111205EN

Размеры и упаковка

Изделие

Глубина центрирующего кольцаданные поставщика 1.6 мм
Диаметр валаданные поставщика 9 мм
Диаметр монтажных отверстийданные поставщика 5.2 мм
Диаметр окружности монтажных отверстийданные поставщика 66.6 мм
Диаметр центрирующего кольцаданные поставщика 50 мм
Длина валаданные поставщика 20 мм
Размер фланца двигателяданные поставщика 57 мм
