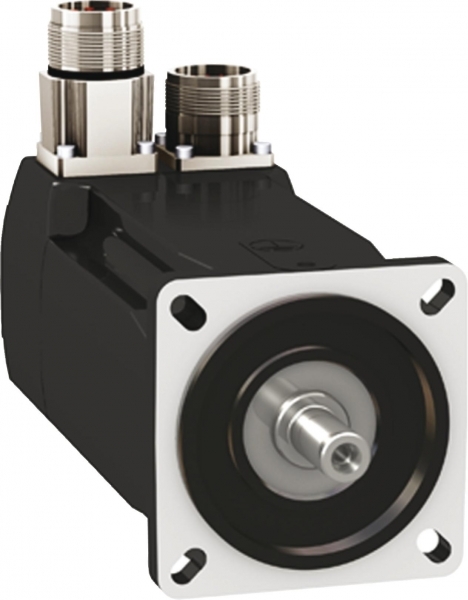

ДВИГАТЕЛЬ BMH 70MM 1,4НМ IP54 400ВТ Б/ШП

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ДВИГАТЕЛЬ BMH 70MM 1,4НМ IP54 400ВТ Б/ШП

Артикул: BMH0701P06A1A ETIM-класс: EC001851 Обновлено: 14.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001851
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин. ток1.5 А
Номин раб напряжение480 В
Номин частота50...60 Гц
Рабочая температура0...20 °C
Частота вращения8000 1/мин
Производительность0.35 кВт
Номинал. крутящий момент1.1 Нм
Модель или исполнениеСинхронный двигатель перемен. тока

Описание и назначение

<p>Двигатель BMH 70MM 1,4НМ IP54 400ВТ без шпонок. тип устройства или его аксессуаров: серводвигатель<br /> - максимальная механическая скорость: 8000 об/мин<br /> - непрерывный крутящий момент: 1.2 Н-м для LXM32.U60N4 1,5 A в 480 В трехфазный, 1.2 Н-м для LXM32.U60N4 1,5 A в 400 В трехфазный, 1.4 Н-м для LXM32.D12N4 3 A в 480 В трехфазный, 1.4 Н-м для LXM32.D12N4 3 A в 400 В трехфазный<br /> - пиковый пусковой момент: 4.2 Н-м для LXM32.U60N4 1,5 A в 480 В трехфазный, 4.2 Н-м для LXM32.D12N4 3 A в 400 В трехфазный, 4.2 Н-м для LXM32.U60N4 1,5 A в 400 В трехфазный, 4.2 Н-м для LXM32.D12N4 3 A в 480 В трехфазный<br /> - номинальная выходная мощность: 350 Вт для LXM32.U60N4 1,5 A в 400 В трехфазный, 350 Вт для LXM32.U60N4 1,5 A в 480 В трехфазный, 700 Вт для LXM32.D12N4 3 A в 480 В трехфазный, 700 Вт для LXM32.D12N4 3 A в 400 В трехфазный<br /> - номинальный вращательный момент: 1.1 Н-м для LXM32.U60N4 1,5 A в 480 В трехфазный, 1.1 Н-м для LXM32.U60N4 1,5 A в 400 В трехфазный, 1.3 Н-м для LXM32.D12N4 3 A в 480 В трехфазный, 1.3 Н-м для LXM32.D12N4 3 A в 400 В трехфазный<br /> - номинальная скорость: 3000 об/мин. для LXM32.U60N4 1,5 A в 400 В трехфазный, 5000 об/мин. для LXM32.D12N4 3 A в 400 В трехфазный, 5000 об/мин. для LXM32.D12N4 3 A в 480 В трехфазный, 3000 об/мин. для LXM32.U60N4 1,5 A в 480 В трехфазный<br />Преимущества: Ориентация на совершенство характеристик. Семейство сервоприводов Lexium 32 содержит три модели сервопреобразователей, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности. Комбинация сервопреобразователя и серводвигателя представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости. <br />Применение: Упаковочные машины, Конвейеры, Текстильная промышленность, Типографские машины, Этикеточные машины.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Рабочая температураEF002393 0...20 °C
Степень защиты (IP)EF005474 IP54
С резистором с положительным температурным коэффициентомEF009250 Да
Степень защиты ipданные поставщика IP54 Стандарт в единицах производителя

Электрические и световые параметры 22

Тип напряженияEF000187 AC/DC (перемен./постоян.)
Номин. токEF000227 1.5 А
Номин раб напряжениеEF000228 480 В
Количество фазEF000351 3
Количество полюсовEF001391 10
Номин частотаEF001663 50...60 Гц
Частота вращенияEF003974 8000 1/мин
С термометром сопротивленияEF009251 Да
Подходит для регулировки частотыEF022077 Да
Активное сопротивление статораданные поставщика 8.3 Ом в 20 °C
Длительный ток при заторможенном ротореданные поставщика 1.78 А
Долговременная мощностьданные поставщика 1.05 Вт
Индуктивность статораданные поставщика 23.4 мГн в 20 °C
Кол-во полюсов двигателяданные поставщика 10
Коэффициент падения напряжения двигателяданные поставщика 1
Макс. ток irmsданные поставщика 6 А для LXM32.U60N4 6 А для LXM32.D12N4
Максимальный постоянный токданные поставщика 5.97 А
Номинальная выходная мощностьданные поставщика 350 Вт для LXM32.U60N4 в 1.5 А, 400 В, трехфазный 350 Вт для LXM32.U60N4 в 1.5 А, 480 В, трехфазный 700 Вт для LXM32.D12N4 в 3 А, 400 В, трехфазный 700 Вт для LXM32.D12N4 в 3 А, 480 В, трехфазный
номинальное напряжение питанияданные поставщика 480 В
Число фазданные поставщика трехфазный
Число фаз сетиданные поставщика 3
Электрическое соединениеданные поставщика прямые разъемы

Материалы и конструкция 4

Модель или исполнениеEF000010 Синхронный двигатель перемен. тока
Конструктивное исполнениеEF000767 Прочее
Класс изоляции по IECEF023092 Прочее
Определение параметровданные поставщика BMH0701P

Монтаж и подключение 2

Количество монтажных отверстийданные поставщика 4
Монтажная опораданные поставщика фланец, соответствующий международному стандарту

Механические характеристики 5

Номинал. крутящий моментEF025725 1.1 Нм
Непрерывный крутящий моментданные поставщика 1.2 Н-м для LXM32.U60N4 в 1.5 А, 400 В, трехфазный 1.2 Н-м для LXM32.U60N4 в 1.5 А, 480 В, трехфазный 1.4 Н-м для LXM32.D12N4 в 3 А, 400 В, трехфазный 1.4 Н-м для LXM32.D12N4 в 3 А, 480 В, трехфазный
Номинальный вращательный моментданные поставщика 1.1 Н-м для LXM32.U60N4 в 1.5 А, 400 В, трехфазный 1.1 Н-м для LXM32.U60N4 в 1.5 А, 480 В, трехфазный 1.3 Н-м для LXM32.D12N4 в 3 А, 400 В, трехфазный 1.3 Н-м для LXM32.D12N4 в 3 А, 480 В, трехфазный
Пиковый пусковой моментданные поставщика 4.2 Н-м для LXM32.U60N4 в 1.5 А, 400 В, трехфазный 4.2 Н-м для LXM32.U60N4 в 1.5 А, 480 В, трехфазный 4.2 Н-м для LXM32.D12N4 в 3 А, 400 В, трехфазный 4.2 Н-м для LXM32.D12N4 в 3 А, 480 В, трехфазный
Постоянный моментданные поставщика 0.79 Н·м/А в 120 °C

Классификация и назначение 7

Класс энергоэффективностиEF000758 Прочее
Тип искробезопасностиEF009252 Нет (без)
Тип конца валаEF009255 Прочее
Информация об исключениях по регламенту rohsданные поставщика да
Тип обратной связиданные поставщика Однооборотный абсолютный энкодер
Тип охлажденияданные поставщика естественная конвекция
Тип продуктаданные поставщика серводвигатель

Прочие характеристики 44

ПроизводительностьEF003976 0.35 кВт
Duty cycle (*)EF008908 Прочее
Возможность перегрузкиEF009253 Да
Метод охлажденияEF009254 Прочее
Вакуумная пропитка под давлением (VPI)EF009256 Прочее
ПодшипникEF023012 Прочее
С антиконденсациейEF024474 Да
Temperature copper hotданные поставщика 135 °C
Temperature magnet hotданные поставщика 100 °C
Temperature magnet rtданные поставщика 20 °C
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Второй валданные поставщика без конца второго вала
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Инерция ротораданные поставщика 0.59 кг·см²
Кол-во выхлопных труб двигателя:данные поставщика 1
Конец валаданные поставщика гладкий вал
Константа противо-эдсданные поставщика 50.72 В на 1000 об/мин в 120 °C
Коэффициент 1_1данные поставщика -1.87500000003E-5 Н·м/об/мин
Коэффициент 1_2данные поставщика 5.62440546E-19 Н·м/об/мин²
Коэффициент 1_3данные поставщика -2.965143E-22 Н·м/об/мин³
Коэффициент 1_4данные поставщика 7.11E-26 Н·м/об/мин4
Коэффициент 1_5данные поставщика -7.8919E-30 Н·м/об/мин5
Коэффициент 1_6данные поставщика 3.2E-34 Н·м/об/мин6
Коэффициент 2_1данные поставщика 8.75000000000026E-6 Н·м/об/мин
Коэффициент насыщения 1данные поставщика #VALUE!
Коэффициент насыщения 2данные поставщика #VALUE!
Коэффициент насыщения 3данные поставщика 1.58151428E-19
Краткое название устройстваданные поставщика BMH
Максимальная механическая скоростьданные поставщика 8000 об/мин
Максимальная осевая сила faданные поставщика 0,2 x Fr
Максимальная радиальная сила frданные поставщика 660 N в 1000 об/мин 520 N в 2000 об/мин 460 N в 3000 об/мин 410 N в 4000 об/мин 380 N в 5000 об/мин 360 N в 6000 об/мин
Не содержит ртутиданные поставщика да
Номинальная скоростьданные поставщика 3000 об/мин. для LXM32.U60N4 в 1.5 А, 400 В, трехфазный 3000 об/мин. для LXM32.U60N4 в 1.5 А, 480 В, трехфазный 5000 об/мин. для LXM32.D12N4 в 3 А, 400 В, трехфазный 5000 об/мин. для LXM32.D12N4 в 3 А
Постоянная времени статораданные поставщика 2.8 мс в 20 °C
Профиль кругооборотаданные поставщика N/A
Разрешение обратной связи по сигналу скоростиданные поставщика 32768 точка/оборот
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика X
Совместимость продуктаданные поставщика LXM32.U60N4 в 400...480 В трехфазный LXM32.D12N4 в 400...480 В трехфазный
Совместимость серий продуктаданные поставщика Lexium 32
Статус устойчивого продуктаданные поставщика Грин Премиум продукция
Тормозданные поставщика без
Экологическая отчетнстьданные поставщика ENVPEP111002EN

Размеры и упаковка

Изделие

Глубина центрирующего кольцаданные поставщика 2.5 мм
Диаметр валаданные поставщика 11 мм
Диаметр монтажных отверстийданные поставщика 5.5 мм
Диаметр окружности монтажных отверстийданные поставщика 82 мм
Диаметр центрирующего кольцаданные поставщика 60 мм
Длина валаданные поставщика 23 мм
Размер фланца двигателяданные поставщика 70 мм
