Двигат BMH 140MM 25Нм IP54 4600Вт б/шп
Schneider Electric · артикул BMH1403P02A2A

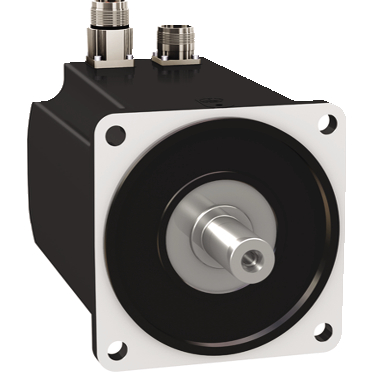

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Двигат BMH 140MM 25Нм IP54 4600Вт б/шп
ИсточникКаталог Systeme Electric
КлассификацияEC001851
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу BMH1403P07F1A.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток24 А
Номин раб напряжение480 В
Номин частота50...60 Гц
Рабочая температура0...20 °C
Частота вращения4000 1/мин
Производительность4.7 кВт
Замены и аналоги
Техподбор · равноценная замена · совпадение 100%
Двигат BMH 140MM 25Нм IP54 4600Вт б/шп
Schneider Electric · артикул BMH1403P06A2A
Техподбор · равноценная замена · совпадение 100%
Двигат BMH 140MM 25Нм IP54 4600Вт б/шп
Schneider Electric · артикул BMH1403P02A1A
Описание и назначение
Двигатель BMH 140MM 25НМ IP54 4600ВТ без шпонок. тип устройства или его аксессуаров: серводвигатель
- максимальная механическая скорость: 4000 об/мин
- непрерывный крутящий момент: 24 Н-м для LXM32.D72N4 24 A в 400 В трехфазный, 24 Н-м для LXM32.D72N4 24 A в 480 В трехфазный
- пиковый пусковой момент: 71.8 Н-м для LXM32.D72N4 24 A в 400 В трехфазный, 71.8 Н-м для LXM32.D72N4 24 A в 480 В трехфазный
- номинальная выходная мощность: 4700 Вт для LXM32.D72N4 24 A в 400 В трехфазный, 4700 Вт для LXM32.D72N4 24 A в 480 В трехфазный
- номинальный вращательный момент: 14.3 Н-м для LXM32.D72N4 24 A в 400 В трехфазный, 14.3 Н-м для LXM32.D72N4 24 A в 480 В трехфазный
- номинальная скорость: 3000 об/мин. для LXM32.D72N4 24 A в 480 В трехфазный, 3000 об/мин. для LXM32.D72N4 24 A в 400 В трехфазныгладкий вал
Преимущества: Ориентация на совершенство характеристик. Семейство сервоприводов Lexium 32 содержит три модели сервопреобразователей, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности. Комбинация сервопреобразователя и серводвигателя представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости.
Применение: Упаковочные машины, Конвейеры, Текстильная промышленность, Типографские машины, Этикеточные машины.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001851.
Условия эксплуатации и безопасность 4
| Рабочая температура | 0...20 °C |
|---|---|
| Степень защиты (IP) | IP54 |
| С резистором с положительным температурным коэффициентом | Да |
| Степень защиты ipданные поставщика | IP54 Стандарт |
Электрические и световые параметры 23
| Тип напряжения | AC/DC (перемен./постоян.) |
|---|---|
| Номин. ток | 24 А |
| Номин раб напряжение | 480 В |
| Количество фаз | 3 |
| Количество полюсов | 10 |
| Номин частота | 50...60 Гц |
| Частота вращения | 4000 1/мин |
| С термометром сопротивления | Да |
| Подходит для регулировки частоты | Да |
| Активное сопротивление статораданные поставщика | 0.22 Ом в 20 °C |
| Длительный ток при заторможенном ротореданные поставщика | 18 А |
| Долговременная мощностьданные поставщика | 4.8 Вт |
| Индуктивность статораданные поставщика | 3 мГн в 20 °C |
| Кол-во полюсов двигателяданные поставщика | 10 |
| Коэффициент падения напряжения двигателяданные поставщика | 1 |
| Макс. ток irmsданные поставщика | 62.3 А для LXM32.D72N4 |
| Максимальный постоянный токданные поставщика | 62.3 А |
| Мощность втягивания тормозаданные поставщика | 19 Вт |
| Номинальная выходная мощностьданные поставщика | 4700 Вт для LXM32.D72N4 в 24 А, 400 В, трехфазный 4700 Вт для LXM32.D72N4 в 24 А, 480 В, трехфазный |
| Номинальное напряжение питанияданные поставщика | 480 В |
| Число фазданные поставщика | трехфазный |
| Число фаз сетиданные поставщика | 3 |
| Электрическое соединениеданные поставщика | прямые разъемы |
Материалы и конструкция 4
| Модель или исполнение | Синхронный двигатель перемен. тока |
|---|---|
| Конструктивное исполнение | Прочее |
| Класс изоляции по IEC | Прочее |
| Определение параметровданные поставщика | BMH1403P |
Монтаж и подключение 2
| Количество монтажных отверстийданные поставщика | 4 |
|---|---|
| Монтажная опораданные поставщика | фланец, соответствующий международному стандарту |
Механические характеристики 6
| Номинал. крутящий момент | 14.3 Нм |
|---|---|
| Непрерывный крутящий моментданные поставщика | 24 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный 24 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный |
| Номинальный вращательный моментданные поставщика | 13.92 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный 13.92 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный |
| Пиковый пусковой моментданные поставщика | 71.8 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный 71.8 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный |
| Постоянный моментданные поставщика | 1.34 Н·м/А в 120 °C |
| Пусковой момент при заторможенном ротореданные поставщика | 23 Н-м тормоз |
Классификация и назначение 6
| Класс энергоэффективности | Прочее |
|---|---|
| Тип искробезопасности | Нет (без) |
| Тип конца вала | Прочее |
| Тип обратной связиданные поставщика | Многооборотный SinCos Hiperface |
| Тип охлажденияданные поставщика | естественная конвекция |
| Тип продуктаданные поставщика | серводвигатель |
Прочие характеристики 36
| Производительность | 4.7 кВт |
|---|---|
| Duty cycle (*) | Прочее |
| Возможность перегрузки | Да |
| Метод охлаждения | Прочее |
| Вакуумная пропитка под давлением (VPI) | Прочее |
| Подшипник | Прочее |
| С антиконденсацией | Да |
| Temperature copper hotданные поставщика | 135 °C |
| Temperature magnet hotданные поставщика | 100 °C |
| Temperature magnet rtданные поставщика | 20 °C |
| Второй валданные поставщика | без конца второго вала |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Инерция ротораданные поставщика | 50.27 кг·см² |
| Кол-во выхлопных труб двигателя:данные поставщика | 3 |
| Конец валаданные поставщика | гладкий вал |
| Константа противо-эдсданные поставщика | 85.9 В на 1000 об/мин в 120 °C |
| Коэффициент 1_1данные поставщика | -0.0033028347467463 Н·м/об/мин |
| Коэффициент 1_2данные поставщика | 8.89155014038471E-8 Н·м/об/мин² |
| Коэффициент 1_3данные поставщика | -1.16274809024325E-10 Н·м/об/мин³ |
| Коэффициент 1_4данные поставщика | 6.35477271688575E-14 Н·м/об/мин4 |
| Коэффициент 1_5данные поставщика | -1.47040128121779E-17 Н·м/об/мин5 |
| Коэффициент 1_6данные поставщика | 1.22533440100654E-21 Н·м/об/мин6 |
| Коэффициент 2_1данные поставщика | 3.00007246376836E-4 Н·м/об/мин |
| Коэффициент насыщения 1данные поставщика | 1.27815108636E-17 |
| Коэффициент насыщения 2данные поставщика | -0.00737997957099081 |
| Коэффициент насыщения 3данные поставщика | -6.613605171E-19 |
| Краткое название устройстваданные поставщика | BMH |
| Максимальная механическая скоростьданные поставщика | 4000 об/мин |
| Максимальная осевая сила faданные поставщика | 0,2 x Fr |
| Максимальная радиальная сила frданные поставщика | 2420 Гн в 1000 об/мин 1920 Гн в 2000 об/мин 1680 N в 3000 об/мин |
| Номинальная скоростьданные поставщика | 3000 об/мин. для LXM32.D72N4 в 24 А, 400 В, трехфазный 3000 об/мин. для LXM32.D72N4 в 24 А, 480 В, трехфазный |
| Постоянная времени статораданные поставщика | 13.6 мс в 20 °C |
| Разрешение обратной связи по сигналу скоростиданные поставщика | 32768 точка/оборот x 4096 оборотов |
| Совместимость продуктаданные поставщика | LXM32.D72N4 в 400...480 В трехфазный |
| Совместимость серий продуктаданные поставщика | Lexium 32 |
| Тормозданные поставщика | с |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 18.5 кг |
|---|---|
| Глубина центрирующего кольцаданные поставщика | 3.5 мм |
| Диаметр валаданные поставщика | 24 мм |
| Диаметр монтажных отверстийданные поставщика | 11 мм |
| Диаметр окружности монтажных отверстийданные поставщика | 165 мм |
| Диаметр центрирующего кольцаданные поставщика | 130 мм |
| Длина валаданные поставщика | 50 мм |
| Размер фланца двигателяданные поставщика | 140 мм |
