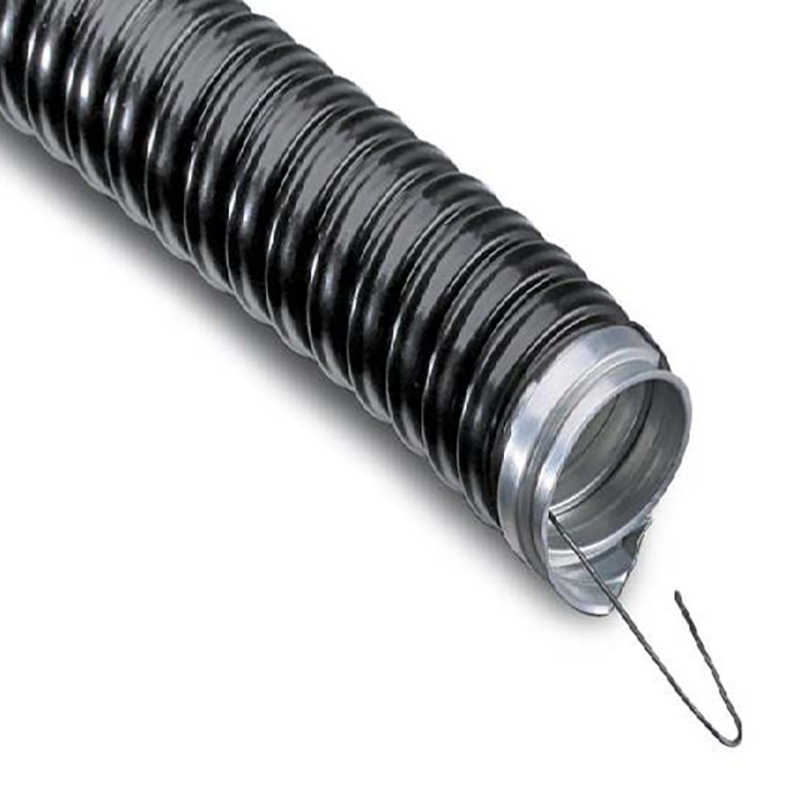

Металлорукав в ПВХ изоляции МРПИнг-15 (РЗ-Ц-ПВХнг), с зондом, черный REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001179
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж диаметр28.7 мм
Внутр диаметр14.7 мм
Вес0.22 kilogram/meter
Прочность при сжатии750 Н
Рабочая температура-40–90 °C
Радиус изгиба (статический)60 мм
Нагрузка при подвешивании500 Н
Прочность на разрыв750 Н
Описание и назначение
Металлорукав типа МРПИ нг (с протяжкой) – металлорукав в герметичной ПВХ оболочке, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Технические характеристики:
Материал: оцинкованная стальная лента, ПВХ оболочка
Цвет: черный
Температура монтажа: -15…+90 С
Температура эксплуатации: -40…+90 С
Степень защиты: IP 67
Климатическое исполнение: У 1, У 5
Условный размер металлорукова, мм: 15
Внутренний диаметр D1, мм: 14,7
Наружный диаметр D2, мм: 28,7
Толщина металла S1, мм: 0,2
Толщина полимерного покрытия S2, мм: 0,65
Радиус изгиба (статический), мм: 60
Средний вес погонного метра, кг: 0,22
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Рабочая температураEF001742 | -40–90 °C |
|---|---|
| Распространяет горениеEF001746 | Нет |
| УплотнениеEF001776 | Без уплотнения |
| Подходит для взрывоопасных средEF001779 | Нет |
| Температура эксплуатацииEF002386 | -40–90 |
| Степень защиты - IPEF005474 | IP67 |
| Климатическое исполнениеданные поставщика | У 1, У 5 |
Электрические и световые параметры 1
| Электрич характеристикиEF001778 | С проводящими и изоляционными свойствами |
|---|
Материалы и конструкция 6
| ЦветEF000007 | Черный |
|---|---|
| Защитное покрытие поверхностиEF000139 | Оцинкованная |
| МатериалEF002169 | Сталь/железо (Fe) оцинкованная |
| Материал обшивки 1-го покрытияEF003660 | Поливинилхлорид (ПВХ) |
| Материал обшивки 2-го покрытияEF003661 | Поливинилхлорид (ПВХ) |
| Материал обшивки (внешн.)данные поставщика | Поливинилхлорид (ПВХ) |
Механические характеристики 5
| Прочность при сжатииEF001347 | 750 Н |
|---|---|
| Радиус изгиба (статический)EF001744 | 60 мм |
| Нагрузка при подвешиванииEF001777 | 500 Н |
| Прочность на разрывEF002782 | 750 Н |
| Прочность на изгибEF005660 | Эластичный/податливый (-ая) |
Классификация и назначение 3
| ТипEF001139 | МРПИ нг |
|---|---|
| Применениеданные поставщика | Защита электрического или информационного кабеля |
| Серияданные поставщика | Металлорукав |
Прочие характеристики 3
| Утвержд. в соотв. с FIEF001782 | Нет |
|---|---|
| Одобрено для ULEF001783 | Нет |
| С протяжкой (зондом)EF009416 | Да |
Размеры и упаковка
Изделие
| Наруж диаметрEF000015 | 28.7 мм |
|---|---|
| Внутр диаметрEF000065 | 14.7 мм |
| ВесEF000167 | 0.22 kilogram/meter |
| Номин диаметрEF005114 | 15 мм |
| Внутренний диаметрданные поставщика | 14.7 мм |
| Высота изделияданные поставщика | 2.87 см |
| Длина изделияданные поставщика | 5000 см |
| Наружный диаметрданные поставщика | 28.7 мм |
| Толщина металладанные поставщика | 0.2 мм |
| Ширина изделияданные поставщика | 2.87 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 50 метр | 1000 × 15 × 15 | 0.162 | 0.001 | |
| Групповая упаковка спец упаковка упак (50 метр) | 50 метр | 43.9 × 40.6 × 23.3 см | 8.078 | 0.042 |
-
Базовая единица метр
- В упаковке
- 50 метр
- Габариты
- 1000 × 15 × 15
- Вес, кг
- 0.162
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (50 метр)
- В упаковке
- 50 метр
- Габариты
- 43.9 × 40.6 × 23.3 см
- Вес, кг
- 8.078
- Объём, м³
- 0.042
- EAN / GTIN
