Металлорукав Р3-ЦХ-10 REXANT
SDS_Group · артикул 28-1010-50
Изображение может отличаться от конкретного исполнения.
REXANT

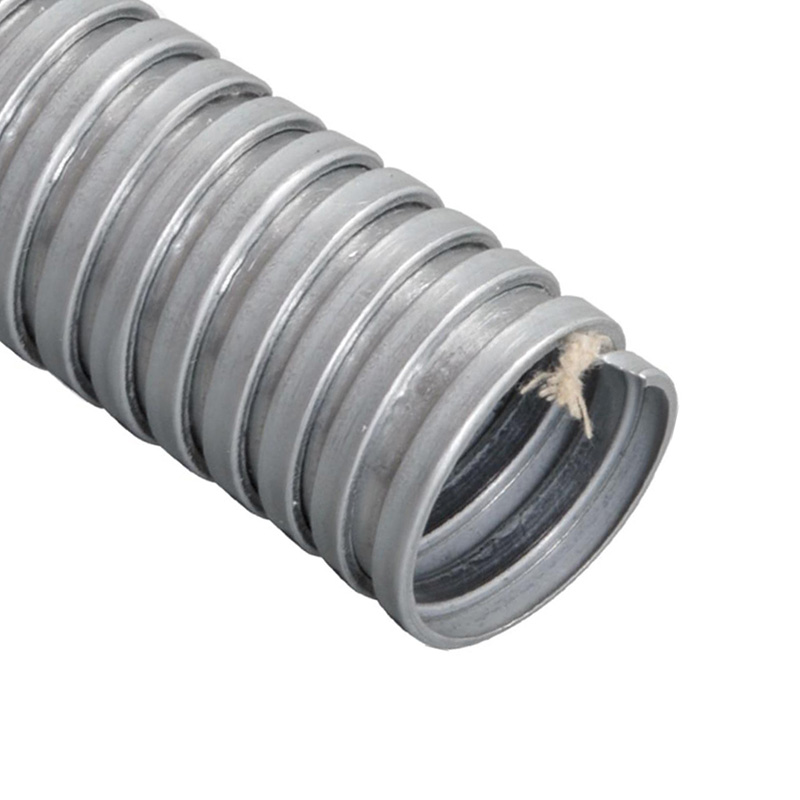

Металлорукав Р3-ЦХ- 8 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001179
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж диаметр11.6 мм
Внутр диаметр7.8 мм
Вес0.083 kilogram/meter
Прочность при сжатии750 Н
Рабочая температура-40–60 °C
Радиус изгиба (статический)40 мм
Нагрузка при подвешивании500 Н
Прочность на разрыв750 Н
Описание и назначение
Металлорукав типа Р3-ЦХ (без протяжки) – негерметичный металлорукав, изготовленный из металлической оцинкованной ленты с уплотнением хлопчатобумажным шнуром, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Материал: оцинкованная стальная лента, уплотнение - хлопчатобумажная нить.
Температура монтажа от -25 до +60 °С
Температра эксплуатации от -40 до +60 °С
Степень защиты: IP 54
Климатическое исполнение: УХ1, ХЛ1
Условный размер металлорукова, мм: 8
Внутренний диаметр D1, мм: 7,8
Наружный диаметр D2, мм: 11,6
Толщина металла S1, мм: 0,2
Мин. радиус изгиба, мм: 40
Средний вес погонного метра, кг: 0,083
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Рабочая температураEF001742 | -40–60 °C |
|---|---|
| Распространяет горениеEF001746 | Нет |
| УплотнениеEF001776 | Уплотнение специальным волокном/нитью |
| Подходит для взрывоопасных средEF001779 | Нет |
| Температура эксплуатацииEF002386 | -40–60 |
| Степень защиты - IPEF005474 | IP54 |
| Климатическое исполнениеданные поставщика | УХЛ 1 |
Электрические и световые параметры 1
| Электрич характеристикиEF001778 | С проводящими и изоляционными свойствами |
|---|
Материалы и конструкция 6
| ЦветEF000007 | Металлик |
|---|---|
| Защитное покрытие поверхностиEF000139 | Оцинкованная |
| МатериалEF002169 | Сталь/железо (Fe) оцинкованная |
| Материал обшивки 1-го покрытияEF003660 | Без обшивки |
| Материал обшивки 2-го покрытияEF003661 | Без обшивки |
| Материал обшивки (внешн.)данные поставщика | Без обшивки |
Механические характеристики 5
| Прочность при сжатииEF001347 | 750 Н |
|---|---|
| Радиус изгиба (статический)EF001744 | 40 мм |
| Нагрузка при подвешиванииEF001777 | 500 Н |
| Прочность на разрывEF002782 | 750 Н |
| Прочность на изгибEF005660 | Эластичный/податливый (-ая) |
Классификация и назначение 3
| ТипEF001139 | Р3-ЦХ |
|---|---|
| Применениеданные поставщика | Защита электрического или информационного кабеля |
| Серияданные поставщика | Металлорукав |
Прочие характеристики 3
| Утвержд. в соотв. с FIEF001782 | Нет |
|---|---|
| Одобрено для ULEF001783 | Нет |
| С протяжкой (зондом)EF009416 | Нет |
Размеры и упаковка
Изделие
| Наруж диаметрEF000015 | 11.6 мм |
|---|---|
| Внутр диаметрEF000065 | 7.8 мм |
| ВесEF000167 | 0.083 kilogram/meter |
| Номин диаметрEF005114 | 8 мм |
| Внутренний диаметрданные поставщика | 7.8 мм |
| Высота изделияданные поставщика | 1.16 см |
| Длина изделияданные поставщика | 10000 см |
| Наружный диаметрданные поставщика | 11.6 мм |
| Толщина металладанные поставщика | 0.2 мм |
| Ширина изделияданные поставщика | 1.16 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 100 метр | 1000 × 8 × 8 | 0.072 | — | |
| Групповая упаковка упак (100 метр) | 100 метр | — | — | — |
