Металлорукав Р3-ЦХ-25 (50м) IEK
IEK · артикул CM10-25-050
Изображение может отличаться от конкретного исполнения.
IEK

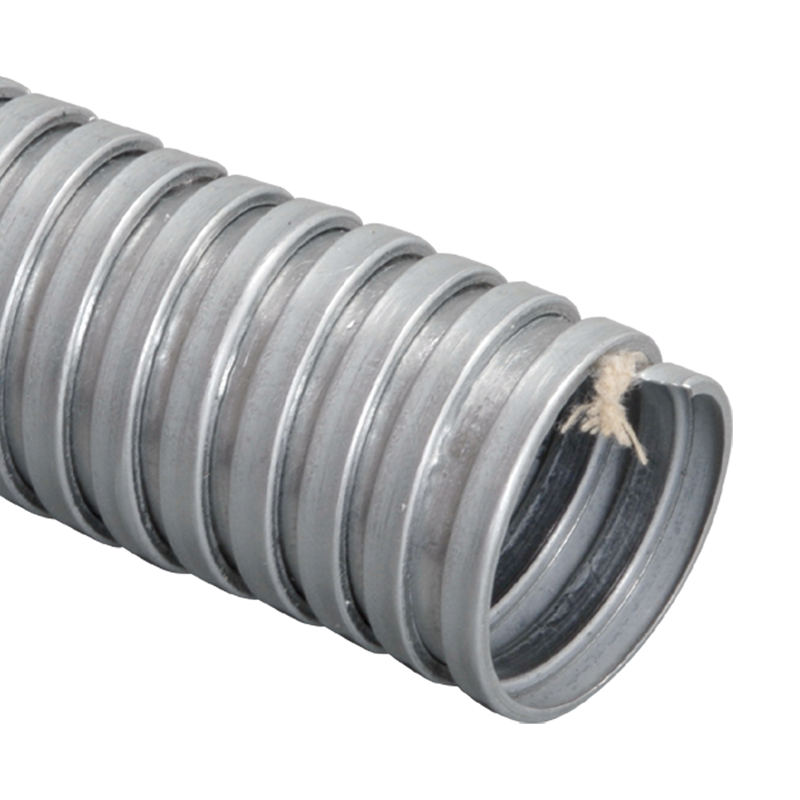

Металлорукав Р3-ЦХ-25 (15м) IEK
ИсточникКаталог IEK
КлассификацияEC001179
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-60...50 °C
ЦветМеталлик
Наруж диаметр30.8
Внутр диаметр23.7
Защитное покрытие поверхностиОцинкованный (-ая)
Макс допустимая рабочая температура100
Прочность при сжатии-
Распространяет горениеНет
Описание и назначение
Рукав металлический негерметичный (металлорукав), используется для предохранения проводов, кабелей и т.д. от механических повреждений и повышения пожаробезопасности. Также иногда используется для транспортирования сыпучих крупнодисперсных веществ в промышленных установках. Материал: оцинкованная сталь, хлопчатобумажная нить. Температура эксплуатации: -60...+50. Климатическое исполнение: УХЛ3.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Макс допустимая рабочая температураEF001310 | 100 |
|---|---|
| Рабочая температураEF001742 | -60...50 °C |
| Распространяет горениеEF001746 | Нет |
| УплотнениеEF001776 | Хлопчатобумажная нить |
| Температура эксплуатацииEF002386 | -40...60 |
| Степень защиты - IPEF005474 | IP40 |
| Климатическое исполнениеданные поставщика | УХ3 |
Материалы и конструкция 5
| ЦветEF000007 | Металлик |
|---|---|
| Защитное покрытие поверхностиEF000139 | Оцинкованный (-ая) |
| МатериалEF002169 | Сталь |
| Материал обшивки 1-го покрытияEF003660 | Без обшивки |
| Материал обшивки 2-го покрытияEF003661 | Без обшивки |
Механические характеристики 3
| Прочность при сжатииEF001347 | - |
|---|---|
| Прочность на изгибEF005660 | Гибкий (-ая) |
| Наименьший эксплуатац радиус при изгибе Rданные поставщика | 120 мм |
Прочие характеристики 1
| Утвержд в соотв с DIN EN 61386-23EF008144 | Да |
|---|
Размеры и упаковка
Изделие
| Наруж диаметрEF000015 | 30.8 |
|---|---|
| Внутр диаметрEF000065 | 23.7 |
| Номин диаметрEF005114 | 25 |
| Вес 1 м рукаваданные поставщика | 0,55 кг |
| Диаметр условного проходаданные поставщика | 25 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ОБВЯЗОЧНОЕ СРЕДСТВО/ОБВЯЗКА | 15 м | 0.43 × 0.43 × 0.15 м | 3.3 | 0.027735 |
