Изображение может отличаться от конкретного исполнения.
REXANT

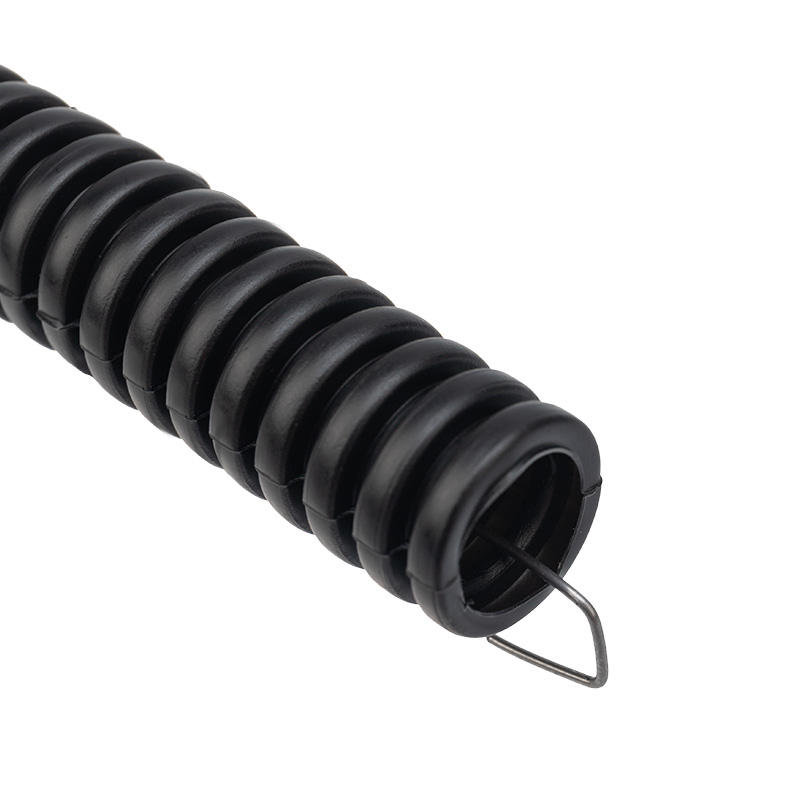

Труба гофрированная из ПНД безгалогенная HF, с зондом, ø20мм, черная (бухта 100 м/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001175
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж. диаметр21.3 мм
Внутр. диаметр15.3 мм
Прочность при сжатии350 Н
Рабочая температура-55–90 °C
Радиус изгиба (статический)3 мм
Прочность на разрыв250 Н
Номин. диаметр20 мм
Класс воспламеняемости по стандарту UL94HB
Описание и назначение
Гофрированная труба диаметром 20 мм используется для прокладки слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного тока величиной до 1000 В, а также при прокладке компьютерных, телевизионных, телефонных и IT-сетей и коммуникаций.
Применяется для скрытой и открытой прокладки в несущих и ограждающих конструкциях из несгораемых материалов жилых, административных и производственных зданий и сооружений.
Подходит для защиты изолированных проводов и кабелей от механических повреждений и агрессивного воздействия окружающей среды при прокладке сложных систем и трасс.
Рельефная конструкция трубы обеспечивает легкость монтажа, позволяет трубе выдерживать высокие нагрузки и предотвращает деформацию при изгибе.
Наличие специальной металлической проволоки – зонда, позволяет быстро и легко прокладывать кабели и провода внутри трубы.
Труба изготовлена из ПНД (полиэтилена низкого давления), благодаря чему отличается высокой коррозионной и химической стойкостью, повышенной морозостойкостью, устойчивостью к воздействию влаги и механическим нагрузкам.

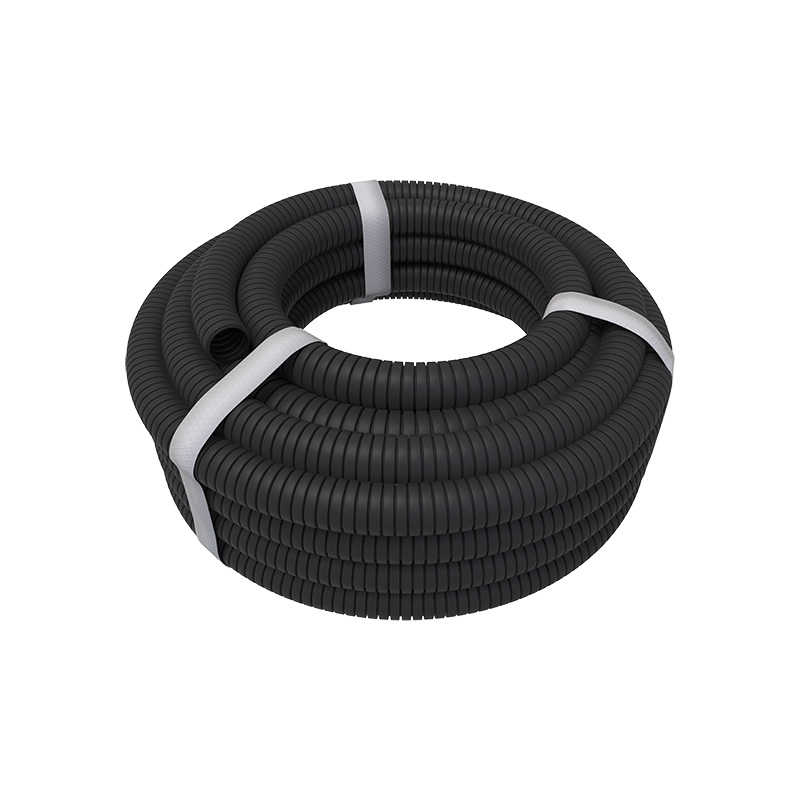

Длина трубы – 100 м, цвет – черный.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| МаслостойкостьEF000022 | Нет |
|---|---|
| Устойчивость к УФ-излучениюEF000024 | Да |
| Не содержит (без) галогеновEF000025 | Да |
| Рабочая температураEF001742 | -55–90 °C |
| Распространяет горениеEF001746 | Да |
| Температура эксплуатацииEF002386 | -55–90 |
| Степень защиты (IP)EF005474 | IP55 |
Электрические и световые параметры 1
| Прочность (сопротивление) при изгибеEF005660 | Эластичный/податливый (-ая) |
|---|
Материалы и конструкция 4
| ЦветEF000007 | Черный |
|---|---|
| Материал обшивкиEF001745 | Без обшивки |
| МатериалEF002169 | Полиэтилен |
| Гладкое внутр. покрытиеEF007856 | Нет |
Механические характеристики 3
| Прочность при сжатииEF001347 | 350 Н |
|---|---|
| Радиус изгиба (статический)EF001744 | 3 мм |
| Прочность на разрывEF002782 | 250 Н |
Классификация и назначение 4
| Класс воспламеняемости по стандарту UL94EF001743 | HB |
|---|---|
| Утвержд. в соотв. с LUL/Британский стандартEF003656 | Нет |
| Применениеданные поставщика | Монтаж электропроводки |
| Серияданные поставщика | Труба |
Прочие характеристики 12
| Утвержд. в соотв. с UREF001772 | Нет |
|---|---|
| Утвержд. в соотв. с CSAEF001784 | Нет |
| Утвержд. в соотв. с DIN 5510EF001789 | Нет |
| Утвержд. в соотв. с Vd T2V/GGVSEF003655 | Нет |
| Утвержд. в соотв. с Регистром Ллойда TAEF003657 | Нет |
| Утвержд. в соотв. с UTACEF003658 | Нет |
| С продольным разрезом/щельюEF007909 | Нет |
| Закрывающаяся (из двух частей)EF008105 | Нет |
| Утвержд. в соотв. с DIN EN 61386-23EF008144 | Нет |
| Утвержд. в соотв. с NF F 16-101EF008145 | Нет |
| С протяжкой (зондом)EF009416 | Да |
| Разрезнаяданные поставщика | false |
Размеры и упаковка
Изделие
| Наруж. диаметрEF000015 | 21.3 мм |
|---|---|
| Внутр. диаметрEF000065 | 15.3 мм |
| Номин. диаметрEF005114 | 20 мм |
| Высота изделияданные поставщика | 2.13 см |
| Длина изделияданные поставщика | 10000 см |
| Ширина изделияданные поставщика | 2.13 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 100 метр | 1000 × 20 × 20 | 0.045 | — | |
| Групповая упаковка спец упаковка бухта (100 метр) | 100 метр | 46.2 × 47.2 × 21.2 см | 4.46 | 0.046 |
-
Базовая единица метр
- В упаковке
- 100 метр
- Габариты
- 1000 × 20 × 20
- Вес, кг
- 0.045
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка бухта (100 метр)
- В упаковке
- 100 метр
- Габариты
- 46.2 × 47.2 × 21.2 см
- Вес, кг
- 4.46
- Объём, м³
- 0.046
- EAN / GTIN
