IEK

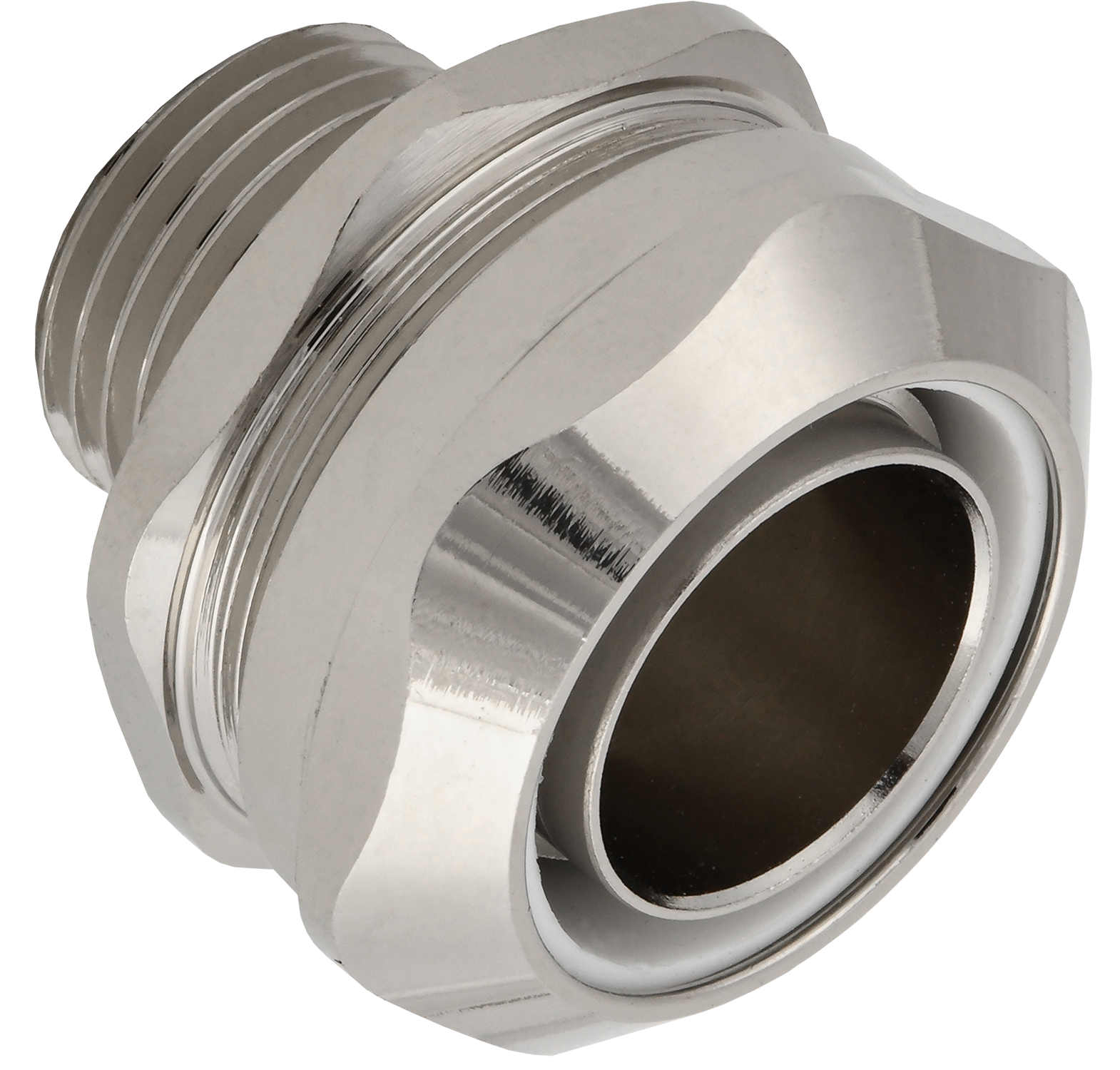

ELASTA Муфта вводная MB22 М25 латунная IP67 IEK
ИсточникКаталог IEK
КлассификацияEC001180
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеПрям./прямолинейн.
Тип соединенияРезьбовой (-ая)
Длина резьбы15
Общ длина37
Конструктивное исполнениеНаруж. резьба
Материал корпусаЛатунь
ВращающийсяДа
Мин внутр диаметр трубы21
Описание и назначение
Муфты вводные из никелированной латуни MB с наружной присоединительной резьбой типа M предназначены для ввода кабеля, проложенного в металлорукаве, при подключении к оболочке электрооборудования. Устойчивы к агрессивному воздействию окружающей среды, фенолам, спиртам, фреонам, антифризам, растворам солей.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты-IP в завис от трубы-каналаEF001786 | IP67 |
|---|---|
| Температура эксплуатацииEF002386 | -60...150 |
| Степень защиты - IPEF005474 | IP67 |
Материалы и конструкция 3
| Модель или исполнениеEF000010 | Прям./прямолинейн. |
|---|---|
| Конструктивное исполнениеEF000767 | Наруж. резьба |
| Материал корпусаEF001596 | Латунь |
Монтаж и подключение 1
| Неразъемный или цельныйEF001774 | Да |
|---|
Классификация и назначение 1
| Тип соединенияEF000064 | Резьбовой (-ая) |
|---|
Прочие характеристики 1
| ВращающийсяEF001757 | Да |
|---|
Размеры и упаковка
Изделие
| Длина резьбыEF000368 | 15 |
|---|---|
| Общ длинаEF000369 | 37 |
| Мин внутр диаметр трубыEF001760 | 21 |
| Макс наружный диаметр трубыEF002504 | 27 |
| Номин диаметрEF005114 | 22 |
| Номинальный размер в дюймахEF005462 | Прочее |
| Размер резьбыEF007834 | M25x1.5 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.15 × 0.148 × 0.041 м | 0.743 | 0.00091 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.15 × 0.148 × 0.041 м
- Вес, кг
- 0.743
- Объём, м³
- 0.00091
- EAN / GTIN
