Угол 45 град. горизонтальный 100x150-1,2 мм EKF
EKF · артикул g45100150-1,2
Изображение может отличаться от конкретного исполнения.
EKF

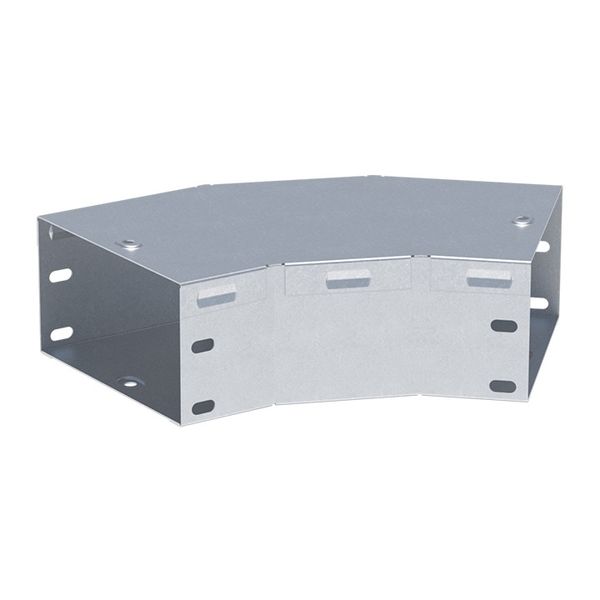

Угол 45 град. горизонтальный 100x150-1,0 мм EKF
ИсточникКаталог EKF
КлассификацияEC002400
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина материала1 мм
Ширина кабельного лотка150 мм
Высота кабельного лотка100 мм
Модель или исполнениеС соединит. разъемом в комплекте
Защитное покрытие поверхностиОцинковка горячим способом по методу Сендзимира
Конструктивное исполнениеЖесткий изгиб
Отклонение - угол45°
Вид или марка материалаСталь оцинкованная
Описание и назначение
Угол горизонтальный на 45° для кабельных трасс — специализированный монтажный элемент, используемый для точного изменения направления прокладки кабеля в горизонтальной плоскости под углом 45°. Этот аксессуар обеспечивает надежную фиксацию и защиту линии от внешних воздействий, что значительно повышает безопасность и долговечность кабельных систем. Применение горизонтального угла на 45° облегчает монтаж кабеля и улучшает организацию кабельных трасс любой сложности. Аксессуар поставляется в комплекте с крышкой. Выгодная цена угла и возможность купить его в необходимом количестве делают решение экономически эффективным для проектов любого масштаба.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| Изменение направленияEF005210 | Горизонтальн. |
|---|
Материалы и конструкция 8
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | С соединит. разъемом в комплекте |
| Номер цвета RALEF000116 | 7 035 |
| Защитное покрытие поверхностиEF000139 | Оцинковка горячим способом по методу Сендзимира |
| Конструктивное исполнениеEF000767 | Жесткий изгиб |
| Вид или марка материалаEF001257 | Сталь оцинкованная |
| МатериалEF002169 | Сталь |
| Тип исполненияданные поставщика | Стандартное исполнение |
Классификация и назначение 1
| Тип изделияданные поставщика | Угол 45° горизонтальный |
|---|
Прочие характеристики 6
| Отклонение - уголEF001058 | 45° |
|---|---|
| Перфорированная боковая стенкаEF001122 | Нет |
| С крышкойEF007965 | Да |
| Гарантийный срок хранения, летданные поставщика | 3 |
| Гарантийный срок эксплуатации, летданные поставщика | 3 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
Размеры и упаковка
Изделие
| Толщина материалаEF000386 | 1 мм |
|---|---|
| Ширина кабельного лоткаEF004820 | 150 мм |
| Высота кабельного лоткаEF004822 | 100 мм |
| Вес за единицу храненияданные поставщика | 1,15 кг/шт |
| Размер лоткаданные поставщика | 100x150-1,0 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.3047 × 0.17 × 0.1038 м | 1.15 | 0.005377 | |
| Групповая упаковка упак. (2 шт) | 2 шт. | 0.3047 × 0.17 × 0.2076 м | 2.3 | 0.01075347 | |
| Транспортная упаковка упак. (2 шт) | 2 шт. | 0.3047 × 0.17 × 0.2076 м | 2.3 | 0.01075347 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.3047 × 0.17 × 0.1038 м
- Вес, кг
- 1.15
- Объём, м³
- 0.005377
- EAN / GTIN
-
Групповая упаковка упак. (2 шт)
- В упаковке
- 2 шт.
- Габариты
- 0.3047 × 0.17 × 0.2076 м
- Вес, кг
- 2.3
- Объём, м³
- 0.01075347
- EAN / GTIN
-
Транспортная упаковка упак. (2 шт)
- В упаковке
- 2 шт.
- Габариты
- 0.3047 × 0.17 × 0.2076 м
- Вес, кг
- 2.3
- Объём, м³
- 0.01075347
- EAN / GTIN
