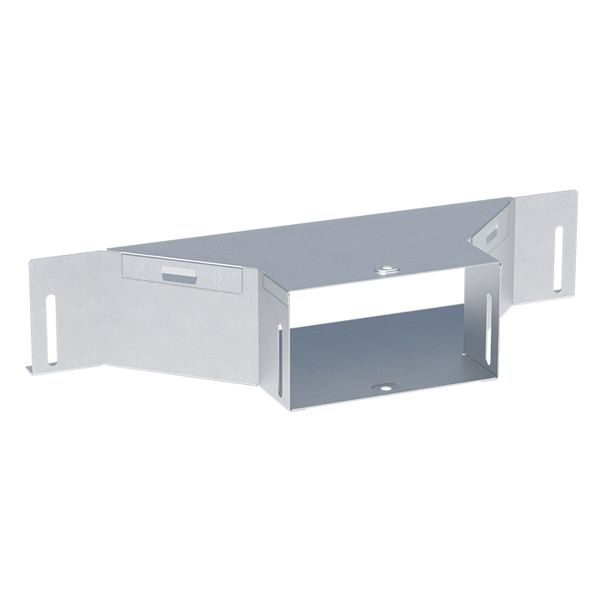

Ответвитель накладной Т-образный 50x200-1,0 мм HDZ EKF
EKF · артикул tn5020008-1-HDZ
Изображение может отличаться от конкретного исполнения.
EKF
Ответвитель накладной Т-образный 50x200 мм HDZ EKF
ИсточникКаталог EKF
КлассификацияEC001006
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина кабельного лотка200 мм
Высота кабельного лотка50 мм
Модель/исполнениеС соединит. разъемом в комплекте
Защитное покрытие поверхностиГорячее цинкование
Вид/ марка материалаСталь оцинкованная
МатериалСталь
ЦветСветло-серый
Номер цвета RAL7 035
Описание и назначение
Система металлических перфорированных и неперфорированных кабельных лотков T-Line (с крышкой и без нее) предназначена для организации открытых кабельных трасс силовых и слаботочных инженерных систем на объектах промышленного, гражданского, коммерческого и муниципального строительства. Система лотков позволяет организовать прокладку на вертикальных (стенах), горизонтальных (пол, потолок) и наклонных поверхностях. Лотки, аксессуары и системы подвесов производятся по запатентованной технологии на территории РФ. Широкий ассортимент аксессуаров и монтажных элементов позволяет построить трассу любой сложности.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Подходит для обеспеч. целостности цепи (огнестойкость)EF007806 | Да |
|---|
Материалы и конструкция 6
| ЦветEF000007 | Светло-серый |
|---|---|
| Модель/исполнениеEF000010 | С соединит. разъемом в комплекте |
| Номер цвета RALEF000116 | 7 035 |
| Защитное покрытие поверхностиEF000139 | Горячее цинкование |
| Вид/ марка материалаEF001257 | Сталь оцинкованная |
| МатериалEF002169 | Сталь |
Классификация и назначение 1
| Тип изделияданные поставщика | Ответвитель накладной т-образный |
|---|
Размеры и упаковка
Изделие
| Ширина кабельного лоткаEF004819 | 200 мм |
|---|---|
| Высота кабельного лоткаEF004822 | 50 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.164 × 0.431 × 0.061 | 1.21 | 0.0052582 | |
| Групповая упаковка упак. (2 шт) | 2 шт. | 0.164 × 0.431 × 0.122 м | 2.42 | 0.00862345 | |
| Транспортная упаковка упак. (2 шт) | 2 шт. | 0.164 × 0.431 × 0.122 м | 2.42 | 0.00862345 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.164 × 0.431 × 0.061
- Вес, кг
- 1.21
- Объём, м³
- 0.0052582
- EAN / GTIN
-
Групповая упаковка упак. (2 шт)
- В упаковке
- 2 шт.
- Габариты
- 0.164 × 0.431 × 0.122 м
- Вес, кг
- 2.42
- Объём, м³
- 0.00862345
- EAN / GTIN
-
Транспортная упаковка упак. (2 шт)
- В упаковке
- 2 шт.
- Габариты
- 0.164 × 0.431 × 0.122 м
- Вес, кг
- 2.42
- Объём, м³
- 0.00862345
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 5; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
