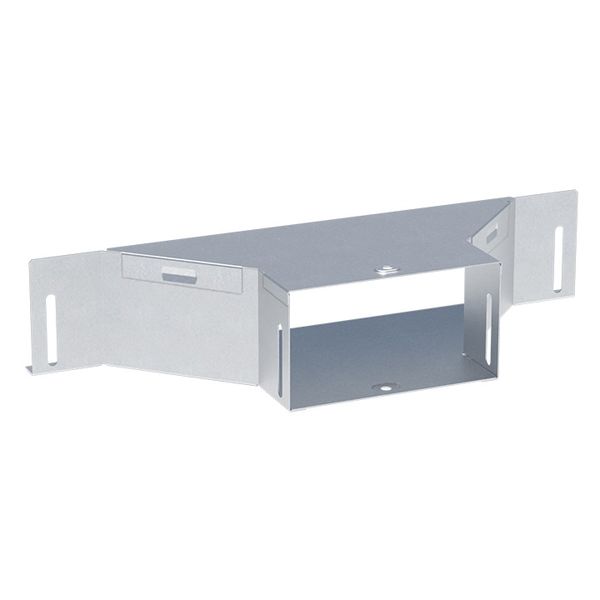

Ответвитель накладной Т-образный 50x150-1,5 мм HDZ EKF
EKF · артикул tn5015008-1,5-HDZ
Изображение может отличаться от конкретного исполнения.
EKF
Ответвитель накладной Т-образный 50x150-1,5 мм EKF
ИсточникКаталог EKF
КлассификацияEC001006
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина кабельного лотка150 мм
Высота кабельного лотка50 мм
Модель/исполнениеС соединит. разъемом в комплекте
Защитное покрытие поверхностиОцинковка горячим способом по методу Сендзимира
Вид/ марка материалаСталь оцинкованная
МатериалСталь
ЦветСерый
Номер цвета RAL7 035
Описание и назначение
Накладной Т-образный ответвитель — специализированный монтажный элемент, предназначенный для организации Т-образного и Х-образного отвода кабельных трасс в горизонтальной плоскости, а также для Т-образного ответвления вниз или вверх в вертикальной плоскости. Конструкция ответвителя выполнена из оцинкованной стали, что обеспечивает надежную защиту линии от внешних воздействий. Использование данного элемента значительно упрощает монтаж кабеля и повышает безопасность и долговечность кабельных систем любой сложности. Выгодная цена ответвителя и возможность купить его в необходимом количестве делают решение экономически эффективным для проектов любого масштаба.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Подходит для обеспеч. целостности цепи (огнестойкость)EF007806 | Да |
|---|
Материалы и конструкция 7
| ЦветEF000007 | Серый |
|---|---|
| Модель/исполнениеEF000010 | С соединит. разъемом в комплекте |
| Номер цвета RALEF000116 | 7 035 |
| Защитное покрытие поверхностиEF000139 | Оцинковка горячим способом по методу Сендзимира |
| Вид/ марка материалаEF001257 | Сталь оцинкованная |
| МатериалEF002169 | Сталь |
| Тип исполненияданные поставщика | Стандартное исполнение |
Классификация и назначение 1
| Тип изделияданные поставщика | Ответвитель накладной т-образный |
|---|
Размеры и упаковка
Изделие
| Ширина кабельного лоткаEF004819 | 150 мм |
|---|---|
| Высота кабельного лоткаEF004822 | 50 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.164 × 0.381 × 0.061 м | 0.86 | 0.003812 | |
| Групповая упаковка упак. (2 шт) | 2 шт. | 0.164 × 0.381 × 0.122 м | 1.72 | 0.00762305 | |
| Транспортная упаковка упак. (2 шт) | 2 шт. | 0.164 × 0.381 × 0.122 м | 1.72 | 0.00762305 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.164 × 0.381 × 0.061 м
- Вес, кг
- 0.86
- Объём, м³
- 0.003812
- EAN / GTIN
-
Групповая упаковка упак. (2 шт)
- В упаковке
- 2 шт.
- Габариты
- 0.164 × 0.381 × 0.122 м
- Вес, кг
- 1.72
- Объём, м³
- 0.00762305
- EAN / GTIN
-
Транспортная упаковка упак. (2 шт)
- В упаковке
- 2 шт.
- Габариты
- 0.164 × 0.381 × 0.122 м
- Вес, кг
- 1.72
- Объём, м³
- 0.00762305
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
