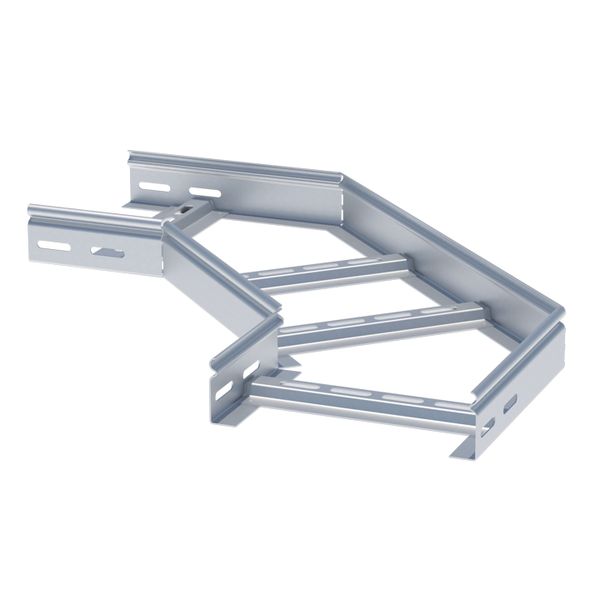

Угол 90 град. горизонтальный для лестничного лотка 100x300 мм EKF
ИсточникКаталог EKF
КлассификацияEC001535
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Внутр. радиус300 мм
Ширина лестничного лотка300 мм
Высота лестничного лотка (боковой стенки)100 мм
Модель/исполнениеС соединит. разъемом в комплекте
Защитное покрытие поверхностиОцинковка горячим способом по методу Сендзимира
Отклонение (угол)90°
Тип ступениПерфорированный профиль
Вид/ марка материалаСталь оцинкованная
Описание и назначение
Углы лестничные используются для изменения направления кабельных трасс на базе лестничных лотков, как в горизонтальном, так и в вертикальном направлениях. Горизонтальные аксессуары доступны в двух вариантах - с углами выполнения 45° и 90°, предоставляя гибкость при построении трасс. Вертикальные углы представлены шарнирными, из которых можно сформировать любое изменение направления кабельной трассы по вертикали
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Подходит для обеспеч. целостности цепи (огнестойкость)EF007806 | Да |
|---|
Электрические и световые параметры 1
| Изменение направленияEF005210 | Горизонтальн. |
|---|
Материалы и конструкция 6
| ЦветEF000007 | Светло-серый |
|---|---|
| Модель/исполнениеEF000010 | С соединит. разъемом в комплекте |
| Номер цвета RALEF000116 | 7 035 |
| Защитное покрытие поверхностиEF000139 | Оцинковка горячим способом по методу Сендзимира |
| Вид/ марка материалаEF001257 | Сталь оцинкованная |
| МатериалEF002169 | Сталь |
Классификация и назначение 2
| Тип ступениEF001060 | Перфорированный профиль |
|---|---|
| Тип изделияданные поставщика | Угол 90° горизонтальный |
Прочие характеристики 8
| Отклонение (угол)EF001058 | 90° |
|---|---|
| Шарнирный (-ая)EF001076 | Нет |
| Перфорированная боковая стенкаEF001122 | Нет |
| Внутр. радиусEF004793 | 300 мм |
| Гарантийный срок хранения, летданные поставщика | 3 |
| Гарантийный срок эксплуатации, летданные поставщика | 3 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Страна производстваданные поставщика | Россия |
Размеры и упаковка
Изделие
| Ширина лестничного лоткаEF004817 | 300 мм |
|---|---|
| Высота лестничного лотка (боковой стенки)EF004818 | 100 мм |
| Вес за единицу храненияданные поставщика | 3,16 кг/шт |
| Размер лоткаданные поставщика | 100x300 |
| Толщина материала, ммданные поставщика | 0,8 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.65 × 0.65 × 0.104 м | 3.16 | 0.04394 | |
| Групповая упаковка шт | 1 шт. | 0.65 × 0.65 × 0.104 м | 3.16 | 0.04394 | |
| Транспортная упаковка упак. (6 шт) | 6 шт. | 0.65 × 0.65 × 0.624 м | 18.96 | 0.26364 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.65 × 0.65 × 0.104 м
- Вес, кг
- 3.16
- Объём, м³
- 0.04394
- EAN / GTIN
-
Групповая упаковка шт
- В упаковке
- 1 шт.
- Габариты
- 0.65 × 0.65 × 0.104 м
- Вес, кг
- 3.16
- Объём, м³
- 0.04394
- EAN / GTIN
-
Транспортная упаковка упак. (6 шт)
- В упаковке
- 6 шт.
- Габариты
- 0.65 × 0.65 × 0.624 м
- Вес, кг
- 18.96
- Объём, м³
- 0.26364
- EAN / GTIN
