ESCA Лоток неперфорированный 100х150х3000-1,2 HDZ IEK
IEK · артикул CLN10-100-150-120-3-M-HDZ
Изображение может отличаться от конкретного исполнения.
IEK

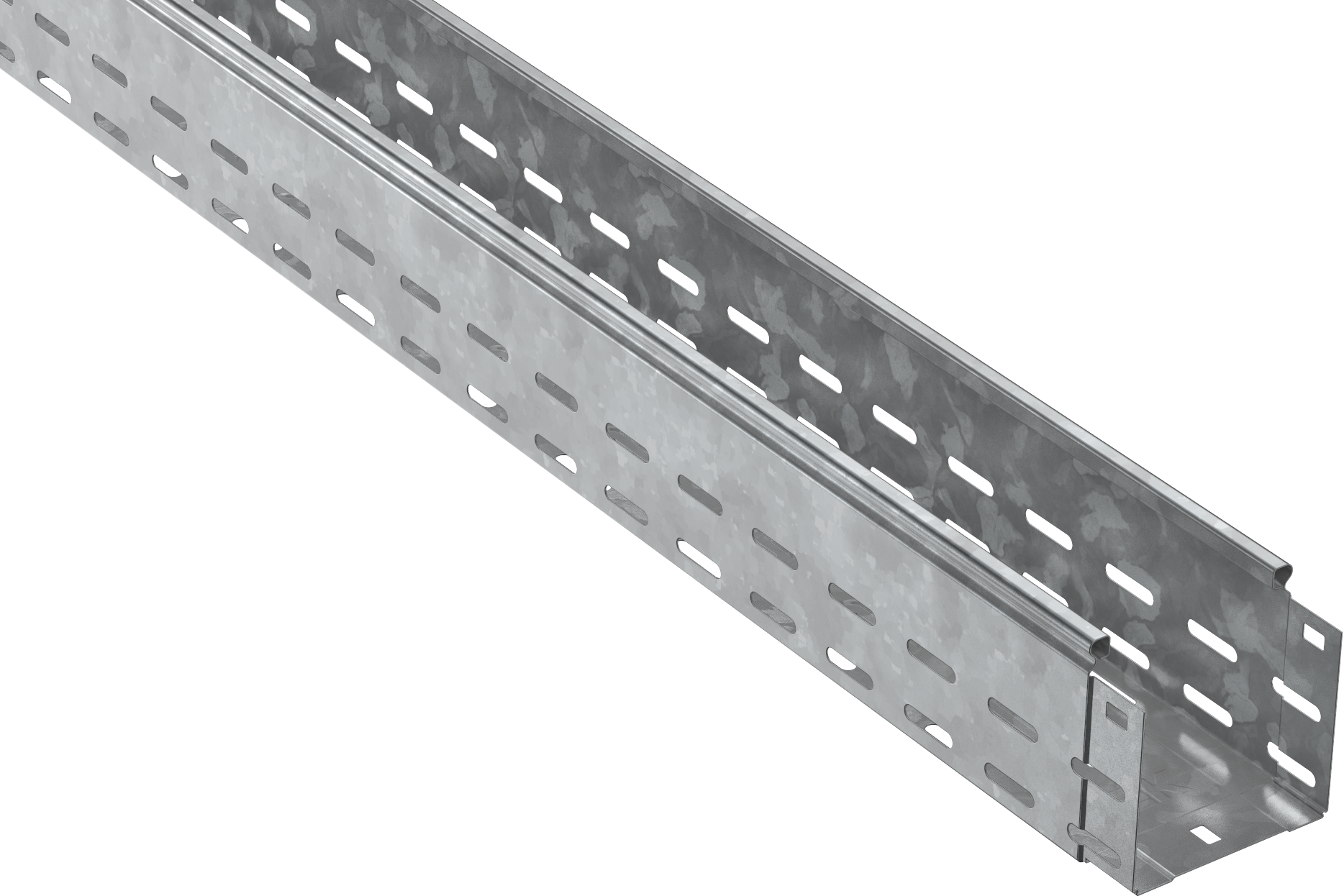

ESCA Лоток перфорированный 100х150х3000-1,2 HDZ IEK
ИсточникКаталог IEK
КлассификацияEC000047
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветСветло-серый
Ширина150
Модель или исполнениеИнтегрированный разъем
Высота100
Номер цвета RAL7047
Защитное покрытие поверхностиПокрытие методом горячего погружения
Вес3.31
Толщина материала1,2
Описание и назначение
Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Лоток перфорированный HDZ (изготавливается методов погружения готового изделия в расплав цинка). Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью.
Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов.
По требованиям безопасности изделие соответствует IEC 61537.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 7
| ЦветEF000007 | Светло-серый |
|---|---|
| Модель или исполнениеEF000010 | Интегрированный разъем |
| Номер цвета RALEF000116 | 7047 |
| Защитное покрытие поверхностиEF000139 | Покрытие методом горячего погружения |
| Вид или марка материалаEF001257 | Прочее |
| МатериалEF002169 | Сталь |
| Исполнение для больших расст-усиленныйEF006397 | Нет |
Монтаж и подключение 2
| Перфорация в основании для монтажаEF004545 | Да |
|---|---|
| НАТО монтажные отверстияEF006059 | Да |
Классификация и назначение 1
| Тип лоткаданные поставщика | Перфорированный |
|---|
Прочие характеристики 3
| Перфорированная боковая стенкаEF001122 | Да |
|---|---|
| Нержавеющая сталь травлёнаяEF006388 | Нет |
| Подходит для обеспеч целостности цепиEF007806 | Да |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 150 |
|---|---|
| ВысотаEF000040 | 100 |
| ВесEF000167 | 3.31 |
| Толщина материалаEF000386 | 1,2 |
| ДлинаEF001438 | 3000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка БЕЗ УПАКОВКИ | 3 м | 3 × 0.15 × 0.1 м | 10.777 | 0.045 | |
| TRANSPORTING ПАЧКА | 12 м | 3 × 0.2 × 0.16 м | 43.109 | 0.096 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка БЕЗ УПАКОВКИ
- В упаковке
- 3 м
- Габариты
- 3 × 0.15 × 0.1 м
- Вес, кг
- 10.777
- Объём, м³
- 0.045
- EAN / GTIN
-
TRANSPORTING ПАЧКА
- В упаковке
- 12 м
- Габариты
- 3 × 0.2 × 0.16 м
- Вес, кг
- 43.109
- Объём, м³
- 0.096
- EAN / GTIN
