ESCA Лоток неперфорированный 80х400х3000-1,2 HDZ IEK
IEK · артикул CLN10-080-400-120-3-M-HDZ
Изображение может отличаться от конкретного исполнения.
IEK

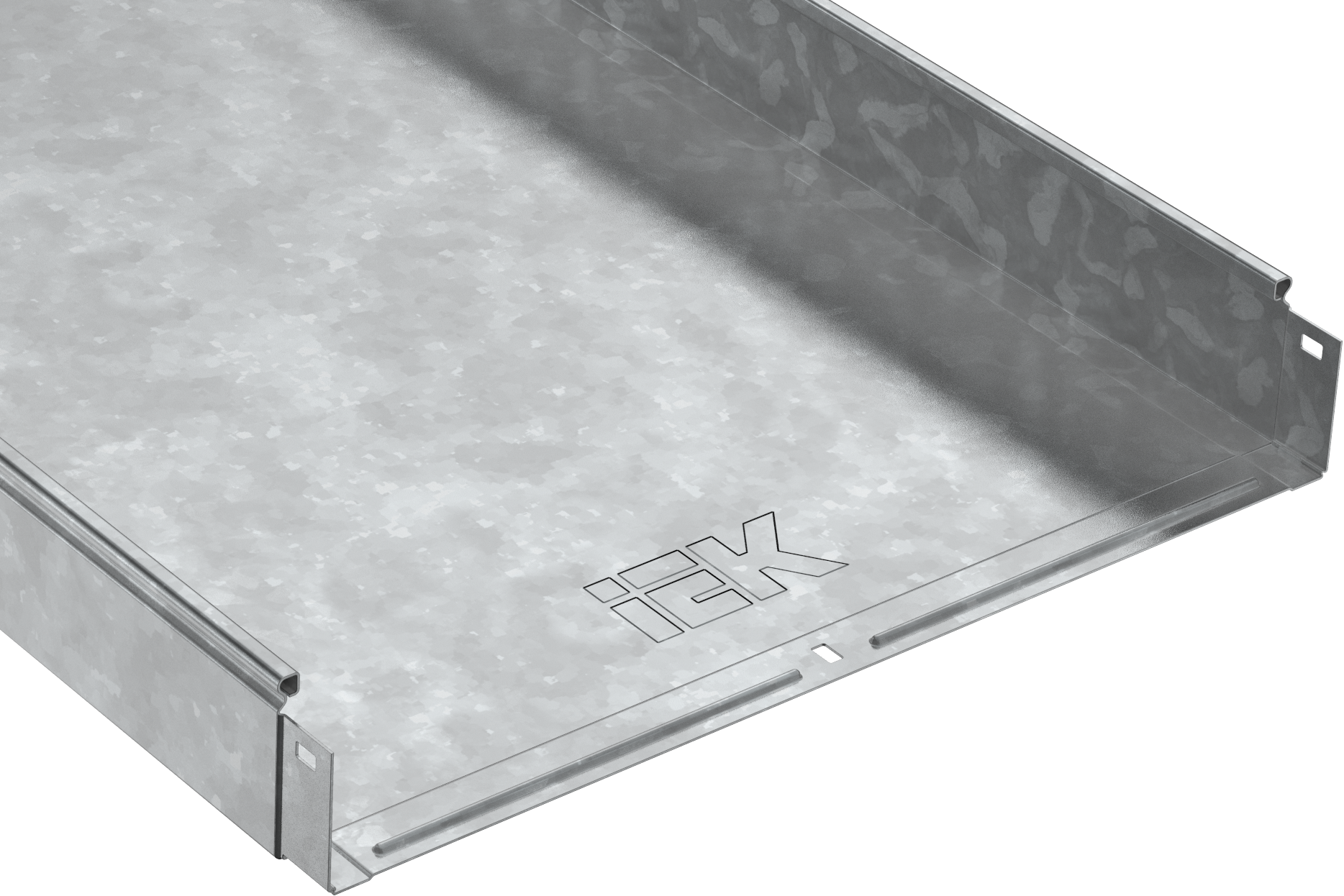

ESCA Лоток неперфорированный 80х400х2000 HDZ IEK
ИсточникКаталог IEK
КлассификацияEC000047
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветСветло-серый
Ширина400
Модель или исполнениеИнтегрированный разъем
Высота80
Номер цвета RAL7047
Защитное покрытие поверхностиПокрытие методом горячего погружения
Вес4.93
Толщина материала1
Описание и назначение
Неперфорированные прокатные лотки HDZ (изготовленные методом погружения готового изделия в расплав цинка) входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью.
Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов.
По требованиям безопасности изделие соответствует техническому регламенту IEC 61537.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 7
| ЦветEF000007 | Светло-серый |
|---|---|
| Модель или исполнениеEF000010 | Интегрированный разъем |
| Номер цвета RALEF000116 | 7047 |
| Защитное покрытие поверхностиEF000139 | Покрытие методом горячего погружения |
| Вид или марка материалаEF001257 | Прочее |
| МатериалEF002169 | Сталь |
| Исполнение для больших расст-усиленныйEF006397 | Нет |
Монтаж и подключение 2
| Перфорация в основании для монтажаEF004545 | Нет |
|---|---|
| НАТО монтажные отверстияEF006059 | Да |
Классификация и назначение 1
| Тип лоткаданные поставщика | Неперфорированный |
|---|
Прочие характеристики 3
| Перфорированная боковая стенкаEF001122 | Нет |
|---|---|
| Нержавеющая сталь травлёнаяEF006388 | Нет |
| Подходит для обеспеч целостности цепиEF007806 | Да |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 400 |
|---|---|
| ВысотаEF000040 | 80 |
| ВесEF000167 | 4.93 |
| Толщина материалаEF000386 | 1 |
| ДлинаEF001438 | 2000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка БЕЗ УПАКОВКИ | 2 м | 2 × 0.4 × 0.08 м | 10.846 | 0.064 | |
| TRANSPORTING ПАЧКА | 4 м | 2 × 0.08 × 0.41 м | 21.691 | 0.0656 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка БЕЗ УПАКОВКИ
- В упаковке
- 2 м
- Габариты
- 2 × 0.4 × 0.08 м
- Вес, кг
- 10.846
- Объём, м³
- 0.064
- EAN / GTIN
-
TRANSPORTING ПАЧКА
- В упаковке
- 4 м
- Габариты
- 2 × 0.08 × 0.41 м
- Вес, кг
- 21.691
- Объём, м³
- 0.0656
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
ESCA Лоток неперфорированный 80х400х3000 HDZ IEK
IEK · артикул CLN10-080-400-3-M-HDZ
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
