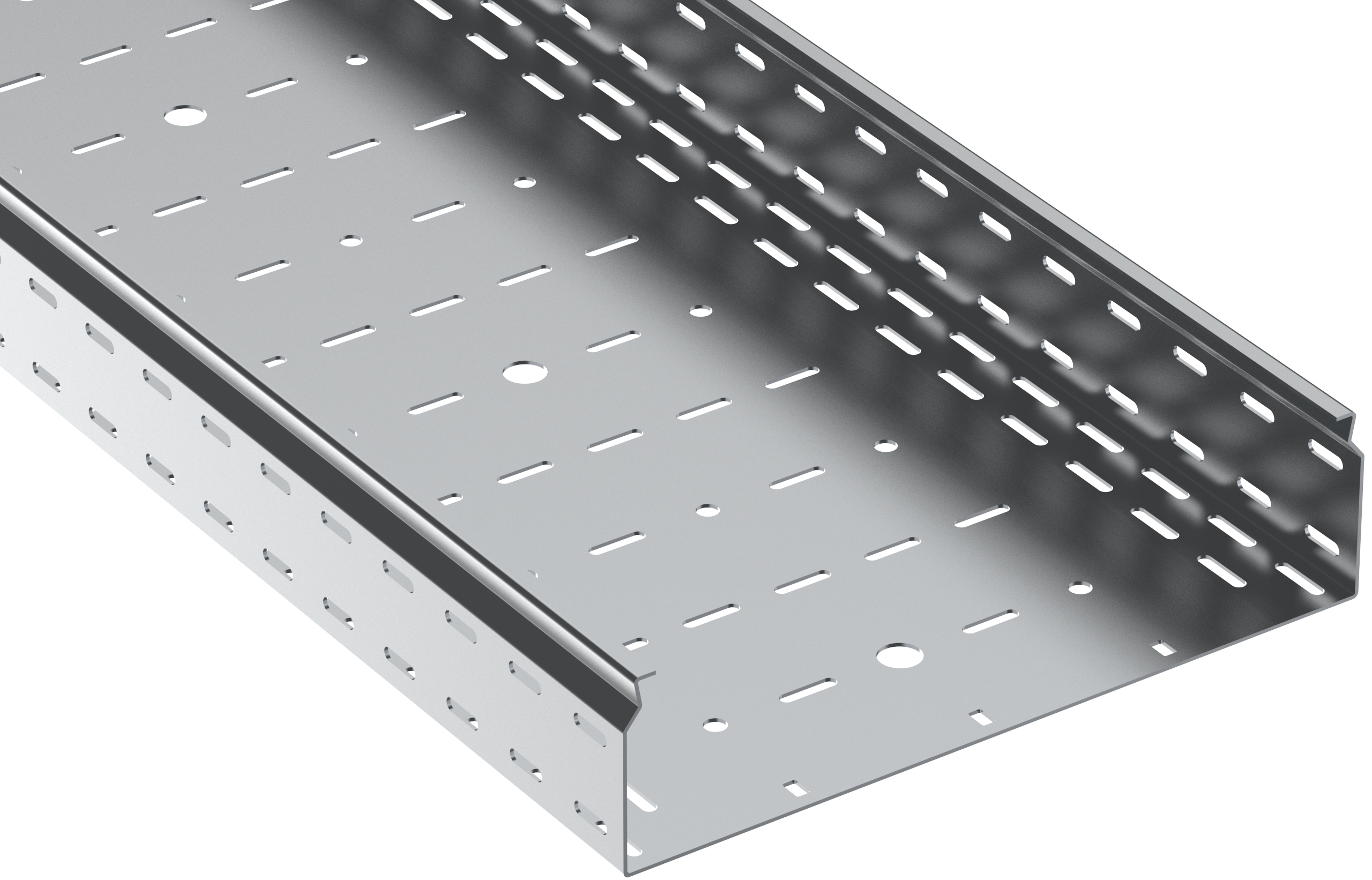

ESCA 7 Лоток перфорированный 100х400х3000-1,5 HDZ IEK
IEK · артикул CLP10-100-400-150-3-M-HDZ
Изображение может отличаться от конкретного исполнения.
IEK
ESCA 7 Лоток перфорированный 100х400х3000-1,5 IEK
ИсточникКаталог IEK
КлассификацияEC000047
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветСветло-серый
Ширина400
Модель или исполнениеБез разъема
Высота100
Номер цвета RAL7047
Защитное покрытие поверхностиОцинковка по методу Сендзимира
Вес6.97
Толщина материала1,5
Описание и назначение
Листовые лотки ESCA 7 IEK из высококачественной российской стали 1,5 и 2,0 мм разработаны для прокладки силовых и слаботочных кабельных сетей в нефтегазовой и промышленной отраслях строительства. Используются вместе с пластиной соединительной усиленной CLM50D-PSU.
Лотки серии ESCA 7 применяются только с крышками для лотков толщиной 1,5-2,0 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 7
| ЦветEF000007 | Светло-серый |
|---|---|
| Модель или исполнениеEF000010 | Без разъема |
| Номер цвета RALEF000116 | 7047 |
| Защитное покрытие поверхностиEF000139 | Оцинковка по методу Сендзимира |
| Вид или марка материалаEF001257 | Прочее |
| МатериалEF002169 | Сталь |
| Исполнение для больших расст-усиленныйEF006397 | Нет |
Монтаж и подключение 2
| Перфорация в основании для монтажаEF004545 | Да |
|---|---|
| НАТО монтажные отверстияEF006059 | Да |
Классификация и назначение 1
| Тип лоткаданные поставщика | Перфорированный |
|---|
Прочие характеристики 4
| Перфорированная боковая стенкаEF001122 | Да |
|---|---|
| Нержавеющая сталь травлёнаяEF006388 | Нет |
| Подходит для обеспеч целостности цепиEF007806 | Да |
| С крышкойEF007965 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 400 |
|---|---|
| ВысотаEF000040 | 100 |
| ВесEF000167 | 6.97 |
| Толщина материалаEF000386 | 1,5 |
| ДлинаEF001438 | 3000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка БЕЗ УПАКОВКИ | 3 м | 3 × 0.4 × 0.1 | 20.439 | 0.064581 | |
| TRANSPORTING СВЯЗКА | 6 м | 3 × 0.103 × 0.418 м | 40.878 | 0.129162 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка БЕЗ УПАКОВКИ
- В упаковке
- 3 м
- Габариты
- 3 × 0.4 × 0.1
- Вес, кг
- 20.439
- Объём, м³
- 0.064581
- EAN / GTIN
-
TRANSPORTING СВЯЗКА
- В упаковке
- 6 м
- Габариты
- 3 × 0.103 × 0.418 м
- Вес, кг
- 40.878
- Объём, м³
- 0.129162
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
ESCA 7 Лоток перфорированный 100х400х3000-2,0 IEK
IEK · артикул CLP10-100-400-200-3
