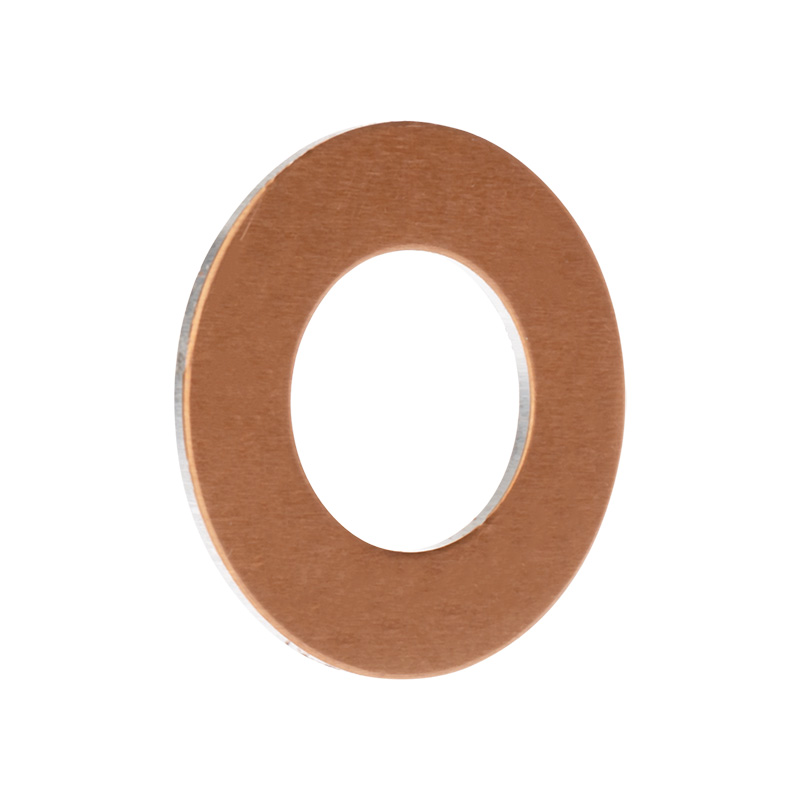

Шайба алюмомедная ШАМ 40/21 (в упак. 100 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000098
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Наруж диаметр40 мм
Внутр диаметр21 мм
Толщина2 мм
Защитное покрытие поверхностиНеобработанная
Вид или марка материалаПрочее
МатериалАлюминий/медь
Температура эксплуатации-30–50
Подходит для болтов с метрическим размером-М20
Описание и назначение

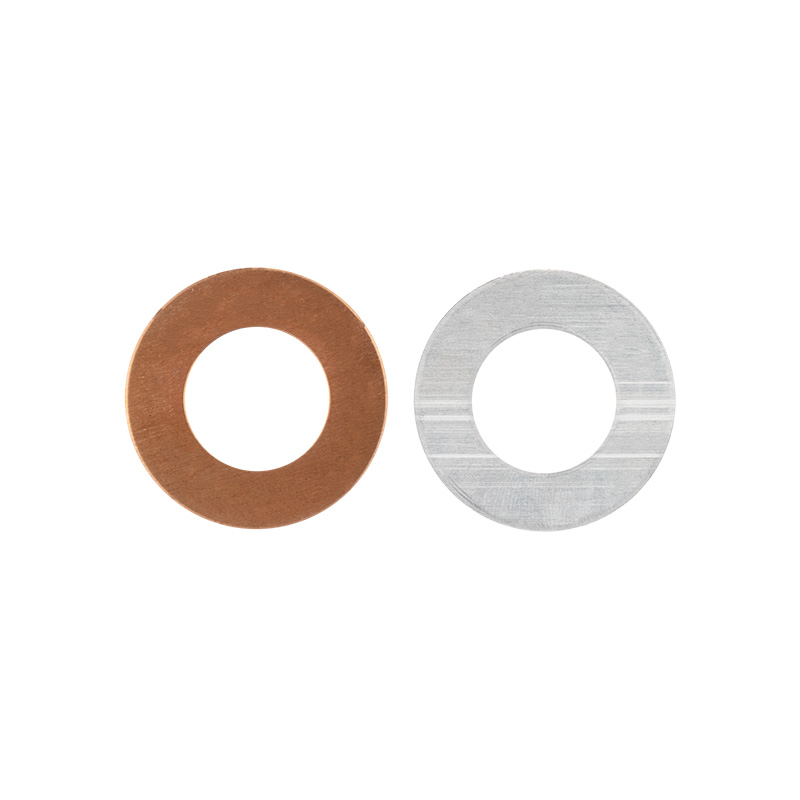

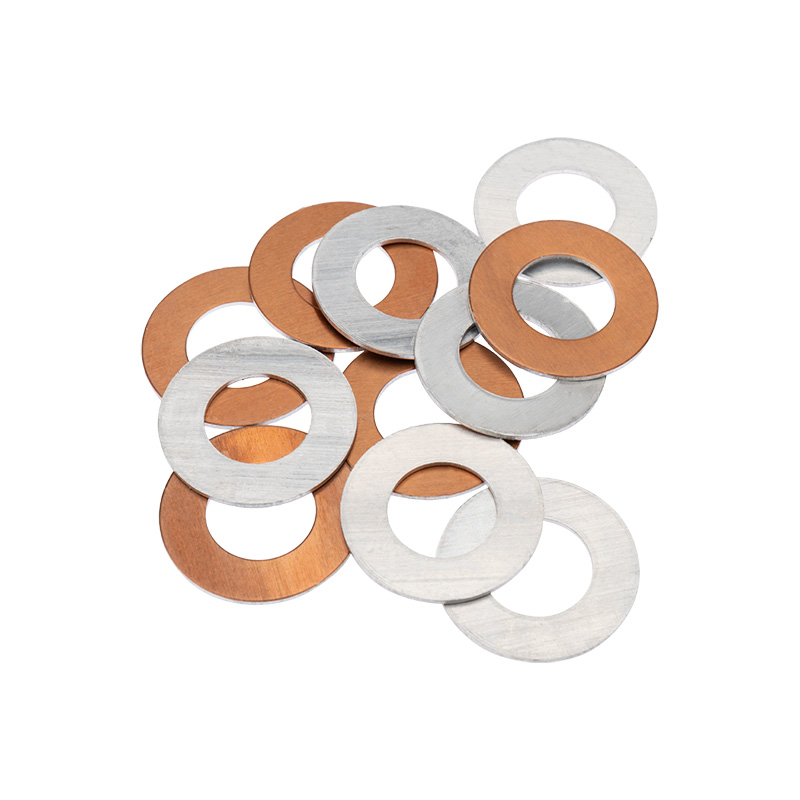

Шайба алюмомедная ШАМ 40/21, REXANT предназначена для перехода с медного кабеля на алюминиевую шину или с алюминиевого кабеля на медную шину.
Выполнена из электротехнической меди марки М1, М2и , электротехнического алюминия АД0-АД1.
Исключает «гальваническую пару».
Толщина: 2 мм
Внутренний диаметр: 21 мм
Наружный диаметр: 40 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -30–50 |
|---|
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Необработанная |
|---|---|
| Вид или марка материалаEF001257 | Прочее |
| МатериалEF002169 | Алюминий/медь |
Монтаж и подключение 1
| Подходит для монтажа кабеленесущих системданные поставщика | true |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Переход кабеля на шину |
|---|---|
| Серияданные поставщика | Шайба |
Прочие характеристики 2
| ФаскаEF001259 | Нет |
|---|---|
| ЗакаленныйEF004739 | Нет |
Размеры и упаковка
Изделие
| Наруж диаметрEF000015 | 40 мм |
|---|---|
| Внутр диаметрEF000065 | 21 мм |
| ТолщинаEF000125 | 2 мм |
| Подходит для болтов с метрическим размером-МEF003566 | 20 |
| Высота изделияданные поставщика | 0.2 см |
| Длина изделияданные поставщика | 4 см |
| Ширина изделияданные поставщика | 4 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 100 шт | — | 0.004 | — | |
| Групповая упаковка упак (500 шт) | 500 шт | — | — | — | |
| Групповая упаковка упак (100 шт) | 100 шт | 18.6 × 14.2 × 2.8 см | 0.441 | 0.001 |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- —
- Вес, кг
- 0.004
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (500 шт)
- В упаковке
- 500 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 18.6 × 14.2 × 2.8 см
- Вес, кг
- 0.441
- Объём, м³
- 0.001
- EAN / GTIN
