Изображение может отличаться от конкретного исполнения.
Kranz

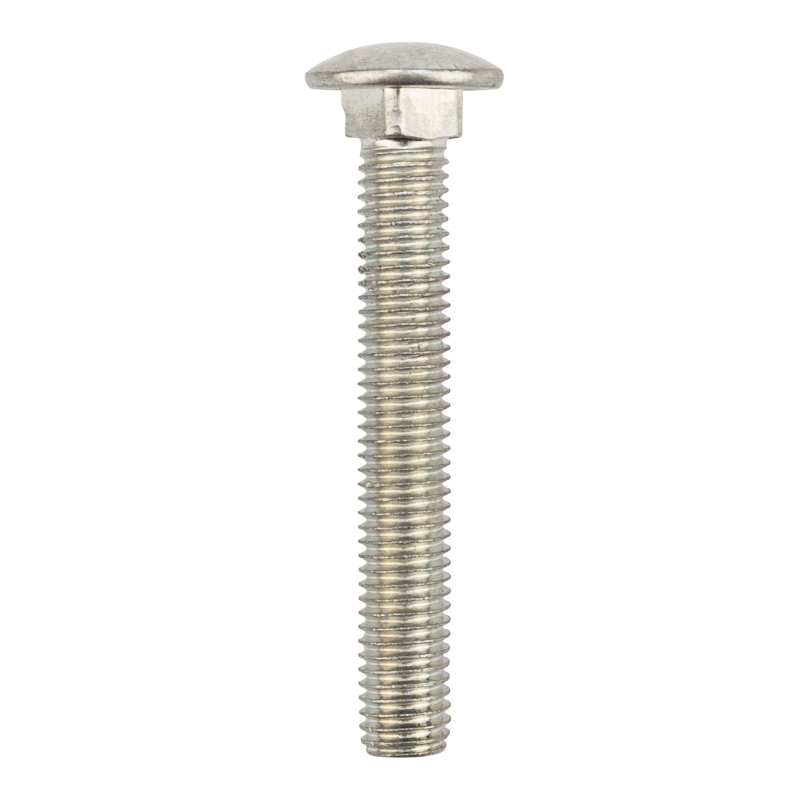

Болт мебельный DIN 603, 10х70мм, пакет (2 шт/уп) KRANZ
ИсточникКаталог SDS_Group
КлассификацияEC002346
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина70 мм
Защитное покрытие поверхностиГальваническое/электролит. цинковое покрытие
Тип резьбыМетрическая (M...)
МатериалСталь
Температура эксплуатации-30–50
Метрический размер резьбы - М10
С гайкойНет
Описание и назначение
Мебельный болт DIN 603 10х70 мм предназначен для соединения деревянных и металлических конструкций при производстве мебели и в строительстве, для монтажа дорожных ограждений, для крепления узлов и деталей в машиностроении. Широко распространен в электротехнике при сборке щитков и конструкций кабеленесущих систем. Используется совместно с гайками и шайбами.
Болты изготовлены из стали с гальваническим цинковым покрытием, которое защищает изделия от коррозии и механических повреждений. Квадратный подголовник предотвращает проворачивание болта в отверстии, а сферическая головка увеличенного диаметра не повреждает поверхность основания и придает аккуратный и эстетичный вид изделию.
Поставляются в упаковке в количестве 2 штук.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -30–50 |
|---|
Материалы и конструкция 2
| Защитное покрытие поверхностиEF000139 | Гальваническое/электролит. цинковое покрытие |
|---|---|
| МатериалEF002169 | Сталь |
Монтаж и подключение 2
| Тип резьбыEF001758 | Метрическая (M...) |
|---|---|
| Подходит для монтажа кабеленесущих системданные поставщика | false |
Механические характеристики 1
| Класс прочностиданные поставщика | 5,8 |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Для деревянных и строительных конструкций |
|---|---|
| Серияданные поставщика | Болт |
| Тип головыданные поставщика | Сферическая |
| Тип подголовникаданные поставщика | Квадратный |
Прочие характеристики 1
| С гайкойEF005059 | Нет |
|---|
Размеры и упаковка
Изделие
| ДлинаEF001438 | 70 мм |
|---|---|
| Метрический размер резьбы - МEF003563 | 10 |
| Высота изделияданные поставщика | 1 см |
| Длина изделияданные поставщика | 7 см в единицах производителя |
| Ширина изделияданные поставщика | 1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 12.8 × 10 × 3.2 | 0.079 | — |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 12.8 × 10 × 3.2
- Вес, кг
- 0.079
- Объём, м³
- —
- EAN / GTIN
