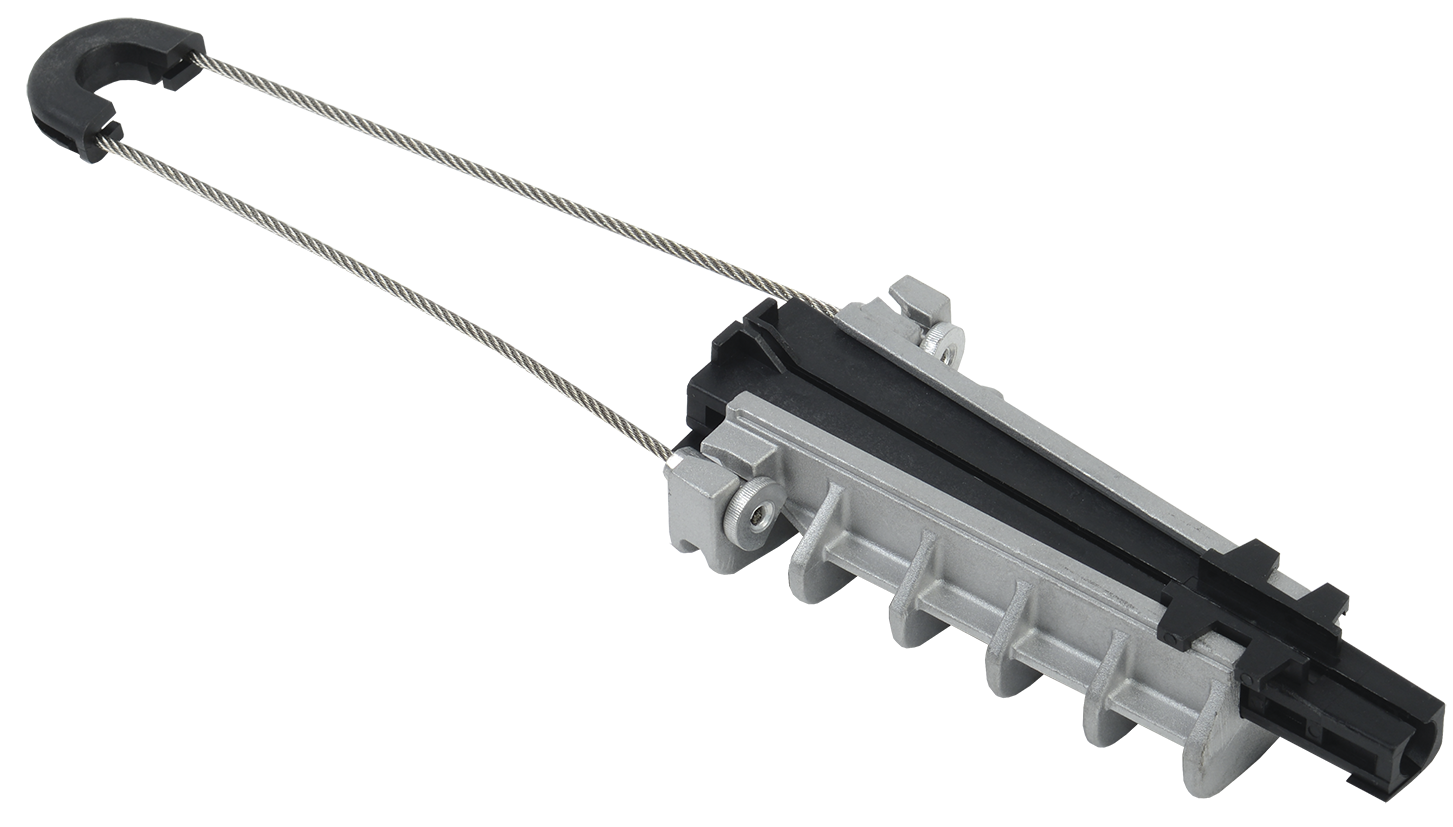

Зажим анкерный ЗАН 50-70/1500 (PA 1500) IEK
IEK · артикул UZA-14-D50-D70-1500
Изображение может отличаться от конкретного исполнения.
GENERICA
Зажим анкерный ЗАН 50-70/1500 GENERICA
ИсточникКаталог IEK
КлассификацияEC000244
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина82
Модель или исполнениеИзолированный
Высота38,5
Вес0,324
Макс растягивающая нагрузка11700
Длина375
МатериалСталь/Пластик
Температура эксплуатации-60...80
Описание и назначение
Зажимы ЗАН предназначены для самонесущей изолированной системы проводов с изолированной несущей нейтралью. Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в который вкладываются саморегулируемые клинья из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Изделие не требует инструмента для монтажа и не содержит выпадающих деталей.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60...80 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ1 |
Материалы и конструкция 2
| Модель или исполнениеEF000010 | Изолированный |
|---|---|
| МатериалEF002169 | Сталь/Пластик |
Механические характеристики 1
| Макс растягивающая нагрузкаEF000248 | 11700 |
|---|
Прочие характеристики 1
| Количество кабелейEF004419 | 1 |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 82 |
|---|---|
| ВысотаEF000040 | 38,5 |
| ВесEF000167 | 0,324 |
| ДлинаEF001438 | 375 |
| Зажимной диаметр кабеляEF005289 | 10,8...13,3 |
| Сечение удерживаемых СИПданные поставщика | 50...70 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 шт | 0.407 × 0.127 × 0.042 | 0.359 | 0.00427 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 20 шт | 0.44 × 0.38 × 0.13 м | 6.5 | 0.021736 |
