Изображение может отличаться от конкретного исполнения.
PROconnect
Дюбель-хомут 5-10мм, круглый, черный (100 шт/уп) PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000127
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина44.5 мм
Диаметр высверливаемого отверстия6 мм
Диаметр5–10 мм
Номин диаметр10 мм
Модель или исполнениеДюбель-хомут
МатериалПластик
Способ или тип крепленияДюбель прилитый втычной
Свободный от галогеновДа
Описание и назначение
Круглый дюбель-хомут 5-10 мм предназначен для крепления круглого кабеля к поверхности открытым или закрытым способом. Благодаря особой форме может также использоваться для крепления нескольких кабелей.

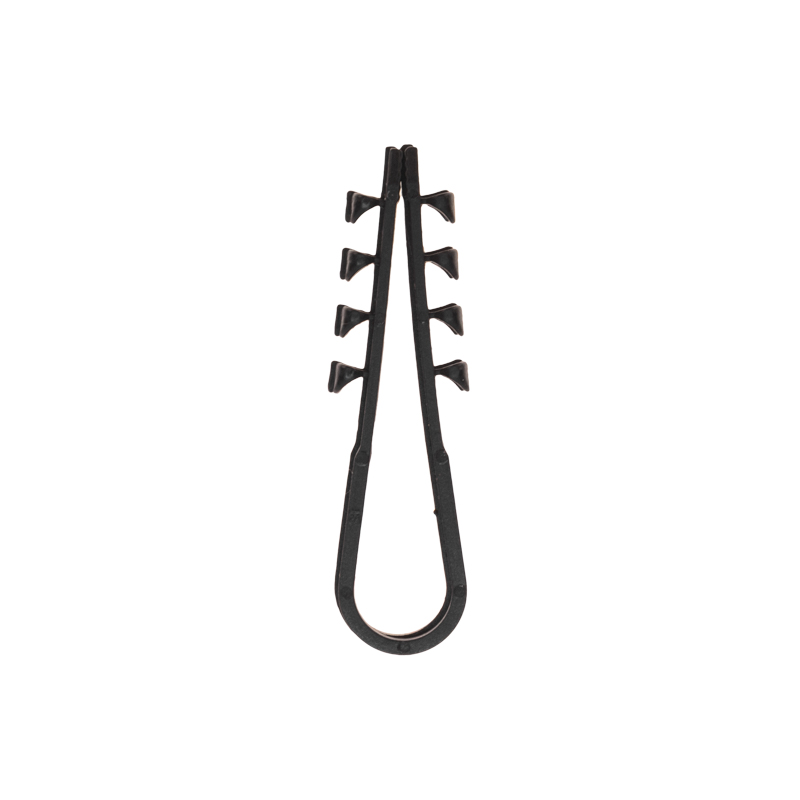

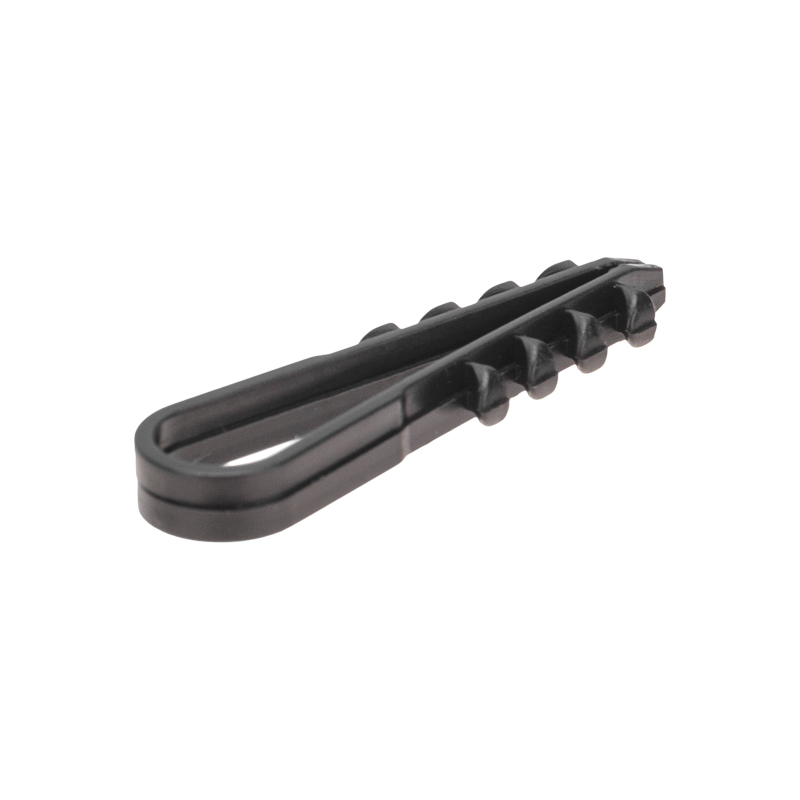

Дюбель-хомут представляет собой крепежное изделие с боковыми шипами и петлей для удержания кабеля. За счет шипов дюбель легко фиксируется в отверстии, но для его извлечения понадобится приложить усилие. Важно: для надежной фиксации дюбеля необходимо соблюдать точные параметры при сверлении отверстия, а для этого желательно использовать новую оснастку, которая не успела износиться. Дюбель может быть установлен в бетон, кирпич, дерево, газобетон и природный камень. Морозостойкие добавки добавляют крепежу устойчивость к низким температурам и позволяют использовать его на улице или в неотапливаемых помещениях.

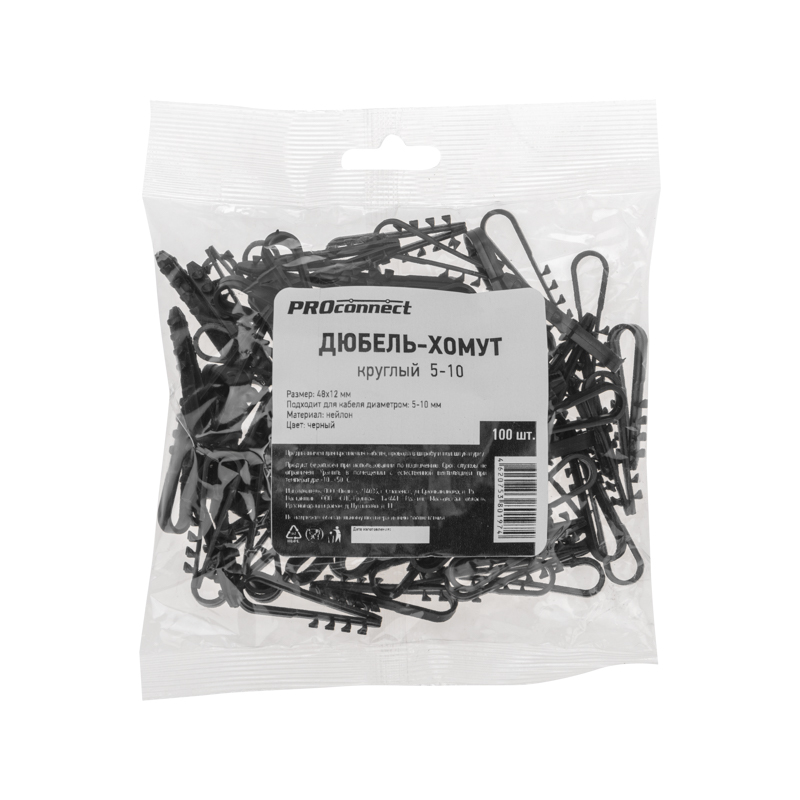

В упаковке 100 дюбель-хомутов черного цвета.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Устойчивость к УФ-излучениюEF000024 | Нет |
|---|---|
| Свободный от галогеновEF000025 | Да |
| Температура эксплуатацииEF002386 | -35–70 |
Материалы и конструкция 4
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | Дюбель-хомут |
| МатериалEF002169 | Пластик |
| С изоляцией/уплотнителемданные поставщика | false |
Монтаж и подключение 1
| Способ или тип крепленияEF002442 | Дюбель прилитый втычной |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Монтажные работы |
|---|---|
| Серияданные поставщика | Дюбель-хомут |
| Тип изделия/компонентаданные поставщика | Дюбель-хомут |
| Тип изделия/компонентаданные поставщика | Дюбель-хомут |
Прочие характеристики 6
| Количество кабелей или трубEF004421 | 1 |
|---|---|
| С отступом от стеныEF007571 | Нет |
| С огнезащитойEF007821 | Нет |
| Количество в комплектеданные поставщика | 100 штук |
| Удаляемый/съемный (-ая)данные поставщика | false |
| Удаляемый/съемный (-ая)данные поставщика | false |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 44.5 мм |
|---|---|
| Диаметр высверливаемого отверстияEF004562 | 6 мм |
| ДиаметрEF004620 | 5–10 мм |
| Номин диаметрEF005114 | 10 мм |
| С пластмассовой оболочкойEF006600 | Да |
| Высота изделияданные поставщика | 0.5 см |
| Диаметр кабеля/скобыданные поставщика | 5 - 10 мм |
| Диаметр отверстия для дюбеляданные поставщика | 6 мм |
| Длина изделияданные поставщика | 4.45 см в единицах производителя |
| Ширина изделияданные поставщика | 1.1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак | 1 упак | 200 × 155 × 20 | 0.071 | — | |
| Групповая упаковка пакет (80 упак) | 80 упак | 61 × 21.4 × 27.1 см | 5.784 | 0.035 | |
| Групповая упаковка спец упаковка кор (10 упак) | 10 упак | — | — | — |
-
Базовая единица упак
- В упаковке
- 1 упак
- Габариты
- 200 × 155 × 20
- Вес, кг
- 0.071
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка пакет (80 упак)
- В упаковке
- 80 упак
- Габариты
- 61 × 21.4 × 27.1 см
- Вес, кг
- 5.784
- Объём, м³
- 0.035
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
