Сальник с резьбой 1/2 для ввода кабеля в трубу, никелированная латунь REXANT
SDS_Group · артикул 51-0610-3
Изображение может отличаться от конкретного исполнения.
PROconnect

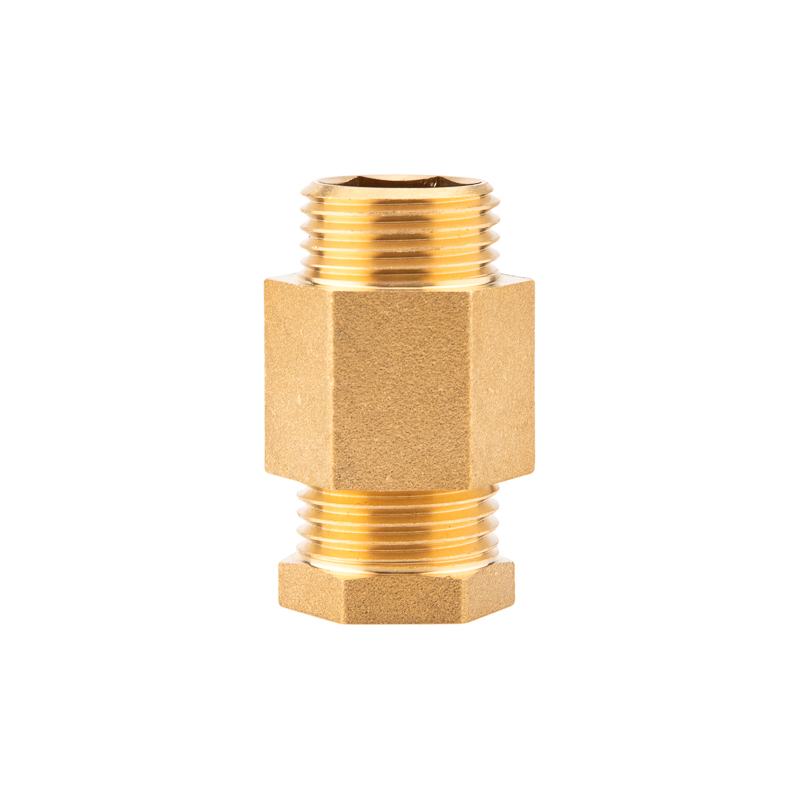

Сальник с резьбой 1/2 для ввода кабеля в трубу PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000441
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-40–100 °C
Шаг резьбы1.5 мм
Подходит для кабеля диаметром5–7.6 мм
Модель или исполнениеПрямолинейн.
Защитное покрытие поверхностиНикелированное покрытие
Тип уплотненияУплотнительное кольцо (прокладка)
Вид или марка материалаЛатунь
Тип резьбыМетрическая (M...)
Описание и назначение
Сальник PROconnect применяется как оборудование, облегчающее монтаж нагревательного электрокабеля внутрь трубопровода, в том числе с питьевой водой. Необходим для обеспечения герметизации и лучшего прилегания шнура к трубе, которая требует обогрева. Специальное уплотнительное кольцо при закручивании обжимает электрошнур со всех сторон, чем гарантирует герметичность. Изготовлен из латуни, являющейся устойчивой к образованию ржавчины и долговечной.

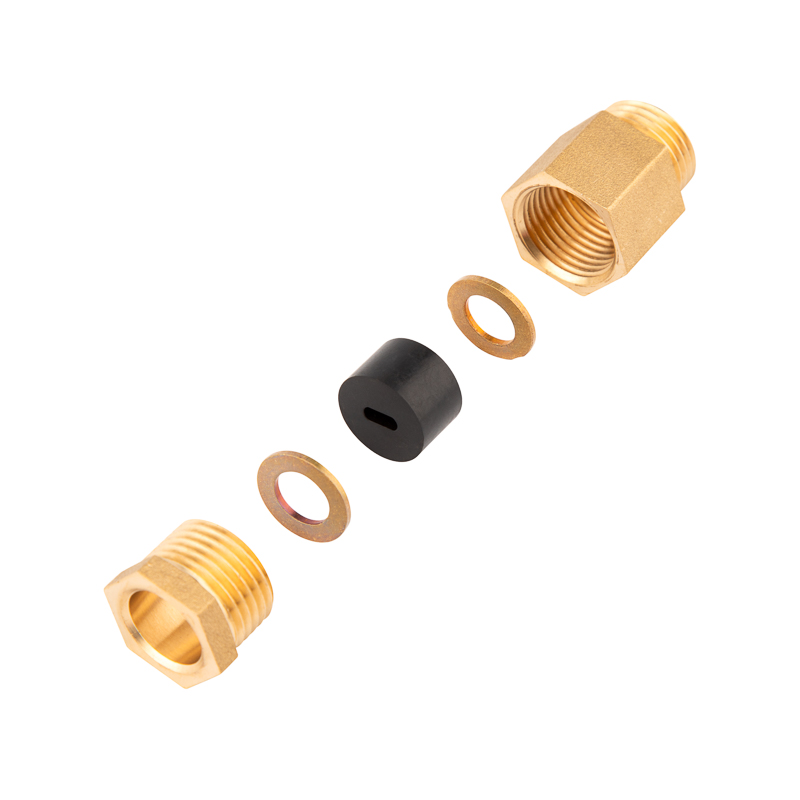

В составе комплекта поставляют: втулку с внешней резьбой ½ (23 мм гаечный ключ); латунные шайбы; уплотнение из силикона; вставка к трубе с внутренней и внешней резьбой ½ (23 мм гаечный ключ).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Тип уплотненияEF001217 | Уплотнительное кольцо (прокладка) |
| Рабочая температураEF001742 | -40–100 °C |
| Температура эксплуатацииEF002386 | -40–100 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Многослойная зона уплотненияEF005004 | Нет |
| Степень защиты - IPEF005474 | IP68 |
| Для взрывоопасной зоны по газу - ExEF005728 | Нет (без) |
| Для взрывоопасной зоны по пыли - ExEF008404 | Нет (без) |
Электрические и световые параметры 1
| EMC-исполнение (электромагнитная совместимость)EF001062 | Нет |
|---|
Материалы и конструкция 7
| ЦветEF000007 | Естественный цвет |
|---|---|
| Модель или исполнениеEF000010 | Прямолинейн. |
| Защитное покрытие поверхностиEF000139 | Никелированное покрытие |
| ЭкранированныйEF000881 | Нет |
| Вид или марка материалаEF001257 | Латунь |
| МатериалEF002169 | Металл |
| Для бронированного кабеляEF012184 | Нет |
Монтаж и подключение 4
| Тип резьбыEF001758 | Метрическая (M...) |
|---|---|
| Шаг резьбыEF003712 | 1.5 мм |
| Разъемный или разделяемый сальникEF005337 | Да |
| Крепление без контргайкиEF012547 | Нет |
Механические характеристики 3
| ПротивоударныйEF000084 | Да |
|---|---|
| Защита по радиусу изгибаEF000734 | Нет |
| Компенсатор натяжения - кабельный зажимEF000878 | Нет |
Классификация и назначение 2
| Применениеданные поставщика | Монтаж саморегулирующегося кабеля |
|---|---|
| Серияданные поставщика | Сальник |
Прочие характеристики 3
| Армированный стекловолокномEF001210 | Нет |
|---|---|
| Сальник для плоского кабеляEF004685 | Нет |
| С контргайкойEF005049 | Нет |
Размеры и упаковка
Изделие
| Подходит для кабеля диаметромEF005466 | 5–7.6 мм |
|---|---|
| Номин размер резьбы в дюймахEF007838 | 1/2 дюйма |
| Номин размер резьбы метрической или PGEF007839 | 23 |
| Высота изделияданные поставщика | 6 см |
| Длина изделияданные поставщика | 10 см |
| Номин. размер резьбы метрической M/PGданные поставщика | 23 |
| Подходит для кабеля диаметромданные поставщика | 5 - 7.6 мм в единицах производителя |
| Ширина изделияданные поставщика | 6 см |

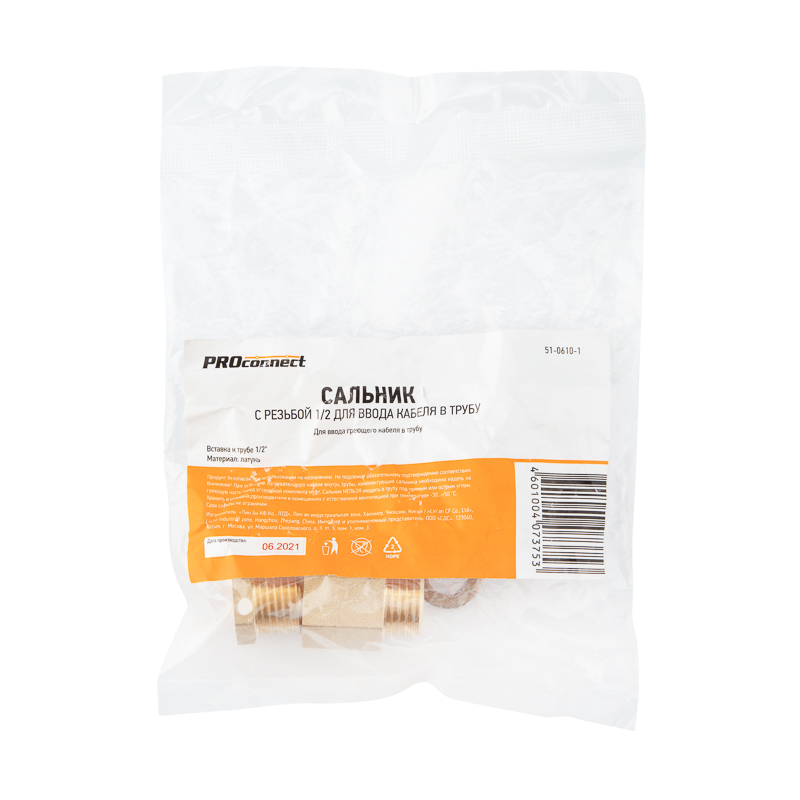

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 10.9 × 7 × 2.2 | 0.07 | — | |
| Групповая упаковка кор (200 шт) | 200 шт | 39 × 27.8 × 18.3 см | 15.172 | 0.02 | |
| Групповая упаковка упак (10 шт) | 10 шт | 18.7 × 82.2 × 4 см | 0.73 | 0.006 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 10.9 × 7 × 2.2
- Вес, кг
- 0.07
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 39 × 27.8 × 18.3 см
- Вес, кг
- 15.172
- Объём, м³
- 0.02
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 18.7 × 82.2 × 4 см
- Вес, кг
- 0.73
- Объём, м³
- 0.006
- EAN / GTIN
