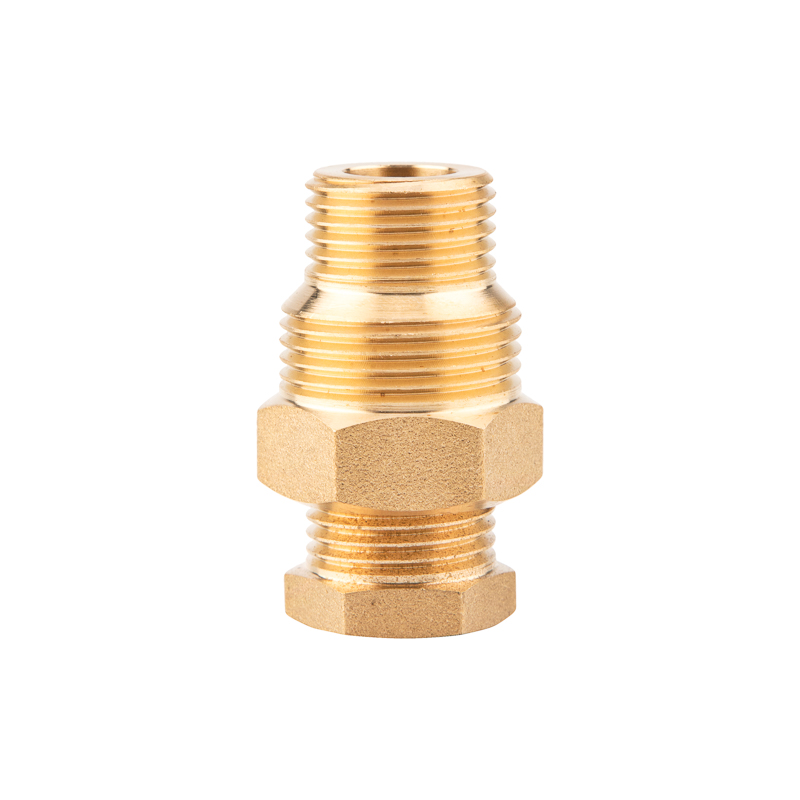

Сальник с двойной резьбой 1/2 и 3/4 для ввода кабеля в трубу, никелированная латунь REXANT
SDS_Group · артикул 51-0610-4
Изображение может отличаться от конкретного исполнения.
PROconnect
Сальник с двойной резьбой 1/2 и 3/4 для ввода кабеля в трубу PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000441
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-40–100 °C
Шаг резьбы1.5 мм
Подходит для кабеля диаметром5–7.6 мм
Модель или исполнениеПрямолинейн.
Защитное покрытие поверхностиНикелированное покрытие
Тип уплотненияУплотнительное кольцо (прокладка)
Вид или марка материалаЛатунь
Тип резьбыМетрическая (M...)
Описание и назначение
Сальник PROconnect применяется как оборудование, облегчающее монтаж нагревательного электрокабеля внутрь трубопровода, в том числе с питьевой водой. Необходим для обеспечения герметизации и лучшего прилегания шнура к трубе, которая требует обогрева. Специальное уплотнительное кольцо при закручивании обжимает электрошнур со всех сторон, чем гарантирует герметичность. Изготовлен из латуни, являющейся устойчивой к образованию ржавчины и долговечной.

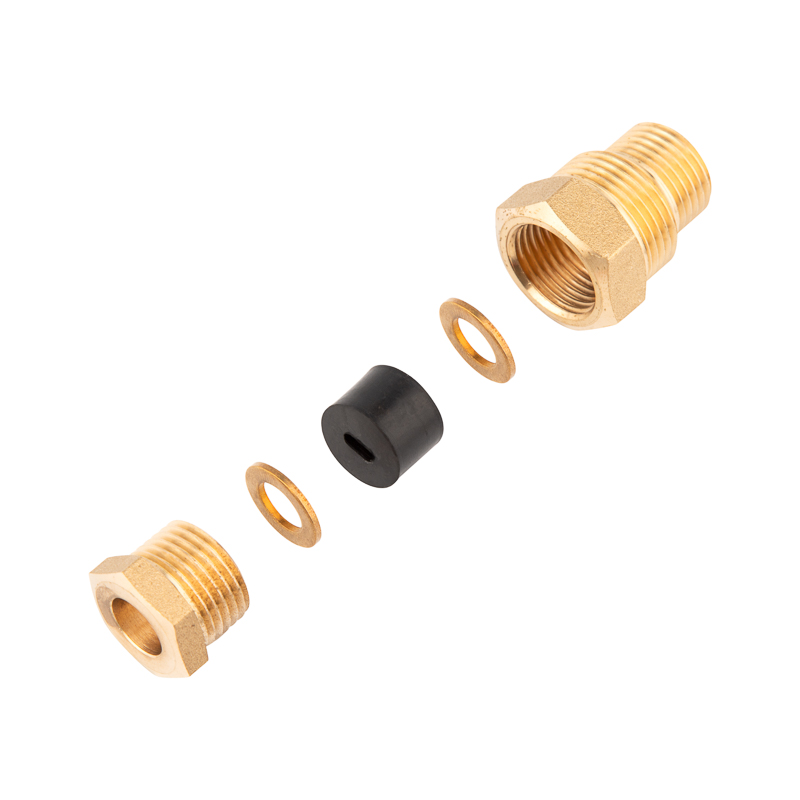

В составе комплекта поставляют: латунная втулка с внешней резьбой ½; латунные шайбы; уплотнение из силикона; латунная вставка к трубе с внутренней резьбой ½, внешней резьбой ½ и ¾. .
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Тип уплотненияEF001217 | Уплотнительное кольцо (прокладка) |
| Рабочая температураEF001742 | -40–100 °C |
| Температура эксплуатацииEF002386 | -40–100 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Многослойная зона уплотненияEF005004 | Нет |
| Степень защиты - IPEF005474 | IP68 |
| Для взрывоопасной зоны по газу - ExEF005728 | Нет (без) |
| Для взрывоопасной зоны по пыли - ExEF008404 | Нет (без) |
Электрические и световые параметры 1
| EMC-исполнение (электромагнитная совместимость)EF001062 | Нет |
|---|
Материалы и конструкция 7
| ЦветEF000007 | Естественный цвет |
|---|---|
| Модель или исполнениеEF000010 | Прямолинейн. |
| Защитное покрытие поверхностиEF000139 | Никелированное покрытие |
| ЭкранированныйEF000881 | Нет |
| Вид или марка материалаEF001257 | Латунь |
| МатериалEF002169 | Металл |
| Для бронированного кабеляEF012184 | Нет |
Монтаж и подключение 4
| Тип резьбыEF001758 | Метрическая (M...) |
|---|---|
| Шаг резьбыEF003712 | 1.5 мм |
| Разъемный или разделяемый сальникEF005337 | Да |
| Крепление без контргайкиEF012547 | Нет |
Механические характеристики 3
| ПротивоударныйEF000084 | Да |
|---|---|
| Защита по радиусу изгибаEF000734 | Нет |
| Компенсатор натяжения - кабельный зажимEF000878 | Нет |
Классификация и назначение 2
| Применениеданные поставщика | Монтаж саморегулирующегося кабеля |
|---|---|
| Серияданные поставщика | Сальник |
Прочие характеристики 3
| Армированный стекловолокномEF001210 | Нет |
|---|---|
| Сальник для плоского кабеляEF004685 | Нет |
| С контргайкойEF005049 | Нет |
Размеры и упаковка
Изделие
| Подходит для кабеля диаметромEF005466 | 5–7.6 мм |
|---|---|
| Номин размер резьбы в дюймахEF007838 | 2.1/2 дюйма |
| Номин размер резьбы метрической или PGEF007839 | 23 |
| Высота изделияданные поставщика | 6 см |
| Длина изделияданные поставщика | 10 см |
| Номин. размер резьбы метрической M/PGданные поставщика | 23 |
| Подходит для кабеля диаметромданные поставщика | 5 - 7.6 мм в единицах производителя |
| Ширина изделияданные поставщика | 6 см |

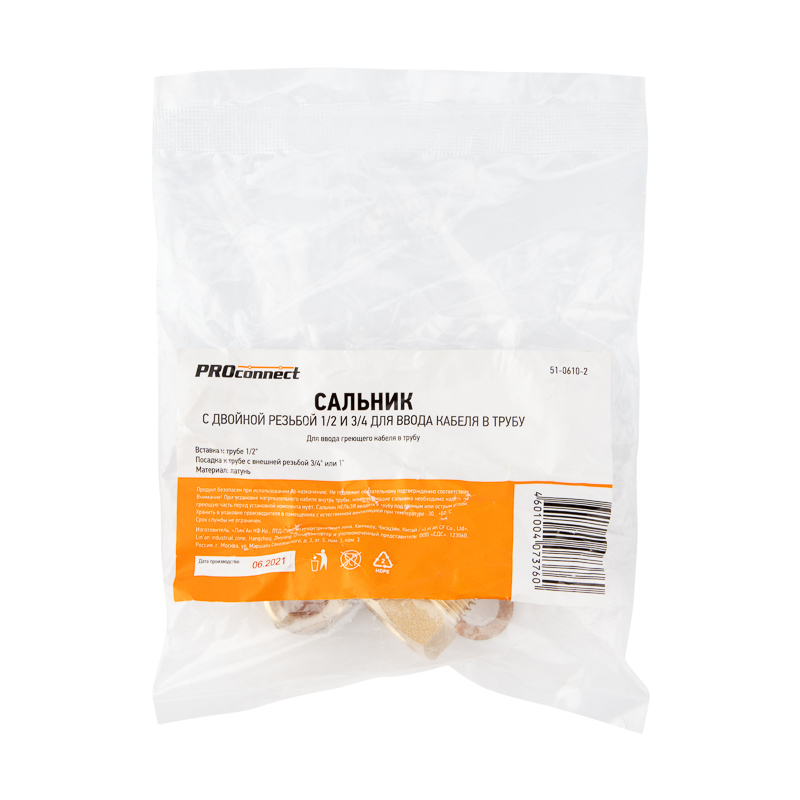

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 12.3 × 7.6 × 3.8 | 0.123 | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 19 × 18 × 29 | — | — | |
| Групповая упаковка кор (180 шт) | 180 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 12.3 × 7.6 × 3.8
- Вес, кг
- 0.123
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 19 × 18 × 29
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (180 шт)
- В упаковке
- 180 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 10; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
Отказное
PDF · 321,6 КБ
Сертификат или декларация
Отказное
PDF · 200,4 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
