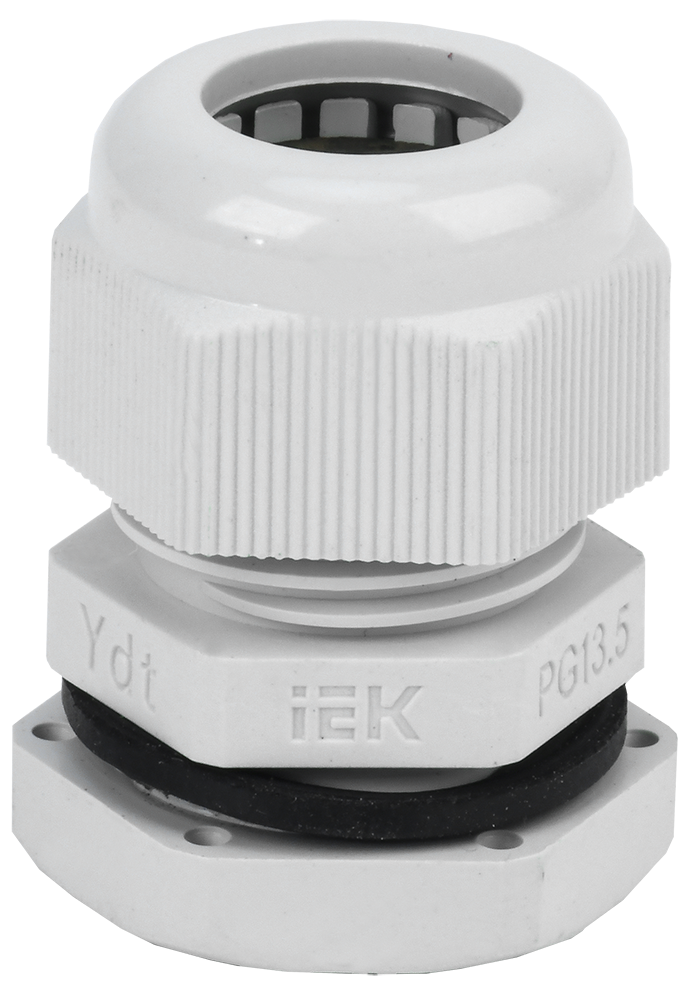

Сальник PG 13,5 диаметр проводника 7-11мм IP54 IEK
ИсточникКаталог IEK
КлассификацияEC000441
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-15...80 °C
ЦветСерый
Модель или исполнениеПрям./прямолинейн.
ПротивоударныйНет
Защитное покрытие поверхностиНеобработанная
Длина резьбы9.5
Защита по радиусу изгибаНет
Армированный стекловолокномНет
Описание и назначение
Предназначены для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Сальник состоит из корпуса (1), уплотнителя (2), гайки уплотнения (3), прокладки (4) и фиксирующей гайки (5). Уплотнитель и прокладка выполнены из неопрена.
Корпус, гайка уплотнения и фиксирующая гайка выполнены из нейлона. Установка сальника производится при помощи трубного (газового) ключа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Тип уплотненияEF001217 | Уплотнительное кольцо |
|---|---|
| Рабочая температураEF001742 | -15...80 °C |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP54 |
| Для взрывоопасной зоны по газу - ExEF005728 | Нет |
| Для взрывоопасной зоны по пыли - ExEF008404 | Нет |
| Стойкость к воспламенениюданные поставщика | 650 °C |
Материалы и конструкция 7
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | Прям./прямолинейн. |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Полиамид |
| МатериалEF002169 | Пластик |
| Для бронированного кабеляEF012184 | Да |
| Материал уплотнителя кольцаданные поставщика | Неопрен |
Монтаж и подключение 2
| Тип резьбыEF001758 | PG |
|---|---|
| Шаг резьбыEF003712 | 1,41 |
Механические характеристики 2
| ПротивоударныйEF000084 | Нет |
|---|---|
| Защита по радиусу изгибаEF000734 | Нет |
Прочие характеристики 3
| Армированный стекловолокномEF001210 | Нет |
|---|---|
| Сальник для плоского кабеляEF004685 | Нет |
| С контргайкойEF005049 | Да |
Размеры и упаковка
Изделие
| Длина резьбыEF000368 | 9.5 |
|---|---|
| Подходит для кабеля диаметромEF005466 | 6...11 |
| Номин размер резьбы в дюймахEF007838 | Прочее |
| Номин размер резьбы метрической или PGEF007839 | 20.4 |
| Диаметр отверстия боксаданные поставщика | 22 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.038 × 0.029 × 0.029 см | 0.012 | 0.000033 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 20 шт | 0.193 × 0.168 × 0.673 | 0.229 | 0.00124 | |
| TRANSPORTING ГОФРОКОРОБ | 1600 шт | 0.491 × 0.3 × 0.672 | 19.2 | 0.05358 |
