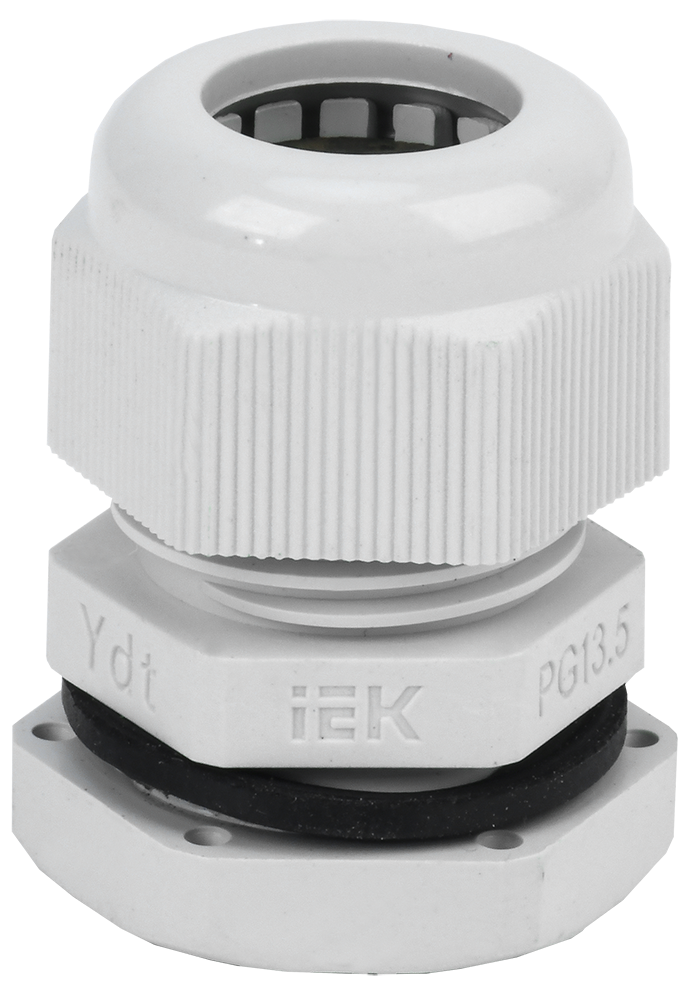

Сальник PG 13,5 диаметр проводника 7-11мм IP54 IEK
IEK · артикул YSA20-12-13-54-K41
Изображение может отличаться от конкретного исполнения.
IEK
Сальник PG 13,5 диаметр проводника 7-11мм IP54 20шт (СТ) IEK
ИсточникКаталог IEK
КлассификацияEC000441
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-15...60 °C
ЦветСветло-серый
Модель или исполнениеСветовой модуль (оснащенный)
ПротивоударныйНет
Защитное покрытие поверхностиEV008895
Длина резьбы40
Защита по радиусу изгибаДа
Армированный стекловолокномНет
Описание и назначение
Предназначены для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Сальник состоит из корпуса (1), уплотнителя (2), гайки уплотнения (3), прокладки (4) и фиксирующей гайки (5). Уплотнитель и прокладка выполнены из неопрена.
Корпус, гайка уплотнения и фиксирующая гайка выполнены из нейлона. Установка сальника производится при помощи трубного (газового) ключа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Тип уплотненияEF001217 | Мембрана |
|---|---|
| Рабочая температураEF001742 | -15...60 °C |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP66 |
| Для взрывоопасной зоны по газу - ExEF005728 | 2 |
| Для взрывоопасной зоны по пыли - ExEF008404 | 21, 22 |
| Стойкость к воспламенениюданные поставщика | 650 °C |
Материалы и конструкция 7
| ЦветEF000007 | Светло-серый |
|---|---|
| Модель или исполнениеEF000010 | Световой модуль (оснащенный) |
| Защитное покрытие поверхностиEF000139 | EV008895 |
| Вид или марка материалаEF001257 | Прочее |
| МатериалEF002169 | Пластик |
| Для бронированного кабеляEF012184 | Нет |
| Материал уплотнителя кольцаданные поставщика | EV009952 |
Монтаж и подключение 2
| Тип резьбыEF001758 | Метрическая резьба |
|---|---|
| Шаг резьбыEF003712 | 1 |
Механические характеристики 2
| ПротивоударныйEF000084 | Нет |
|---|---|
| Защита по радиусу изгибаEF000734 | Да |
Прочие характеристики 3
| Армированный стекловолокномEF001210 | Нет |
|---|---|
| Сальник для плоского кабеляEF004685 | Нет |
| С контргайкойEF005049 | Да |
Размеры и упаковка
Изделие
| Длина резьбыEF000368 | 40 |
|---|---|
| Подходит для кабеля диаметромEF005466 | 10 |
| Номин размер резьбы в дюймахEF007838 | Прочее |
| Номин размер резьбы метрической или PGEF007839 | 40 |
| Диаметр отверстия боксаданные поставщика | 20 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 компл | 0.15 × 0.04 × 0.19 м | 0.24 | 0.00114 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 80 компл | 0.46 × 0.3 × 0.39 | 0.24 | 0.00114 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 1 компл
- Габариты
- 0.15 × 0.04 × 0.19 м
- Вес, кг
- 0.24
- Объём, м³
- 0.00114
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 80 компл
- Габариты
- 0.46 × 0.3 × 0.39
- Вес, кг
- 0.24
- Объём, м³
- 0.00114
- EAN / GTIN
