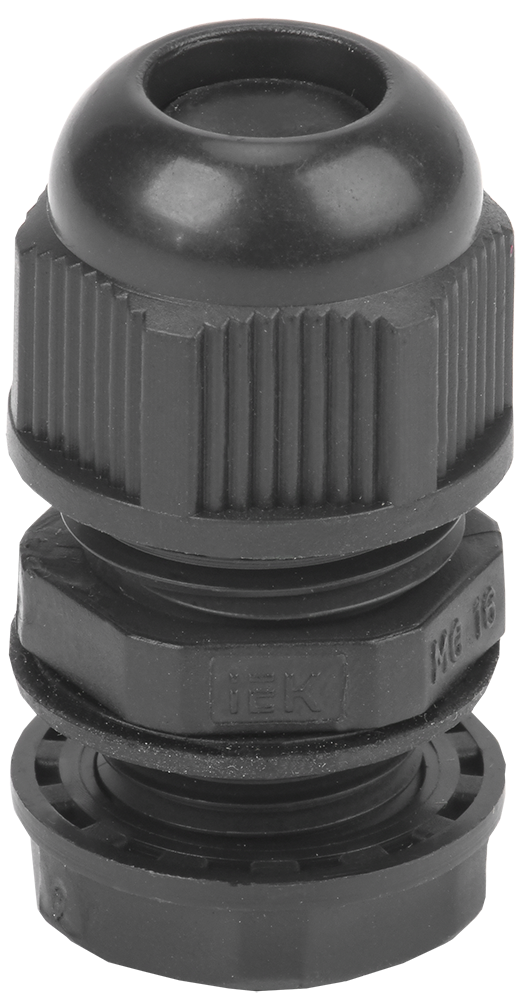

Сальник MG 16 "6-10мм" IP68 IEK
ИсточникКаталог IEK
КлассификацияEC000441
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-40...80 °C
ЦветЧерный
Модель или исполнениеПрям./прямолинейн.
ПротивоударныйНет
Защитное покрытие поверхностиНеобработанная
Длина резьбы14
Армированный стекловолокномНет
Тип уплотненияУплотнительное кольцо
Описание и назначение
Предназначены для ввода проводов и кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Сальник состоит из корпуса (1), уплотнителя (2), гайки уплотнения (3), прокладки (4) и фиксирующей гайки (5). Уплотнитель и прокладка выполнены из неопрена.
Корпус, гайка уплотнения и фиксирующая гайка выполнены из нейлона. Установка сальника производится при помощи трубного (газового) ключа.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Тип уплотненияEF001217 | Уплотнительное кольцо |
|---|---|
| Рабочая температураEF001742 | -40...80 °C |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Степень защиты - IPEF005474 | IP68 |
| Для взрывоопасной зоны по газу - ExEF005728 | Нет |
| Для взрывоопасной зоны по пыли - ExEF008404 | Нет |
| Стойкость к воспламенениюданные поставщика | 650 °C |
Материалы и конструкция 6
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | Прям./прямолинейн. |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Полиамид |
| МатериалEF002169 | Пластик |
| Материал уплотнителя кольцаданные поставщика | Неопрен |
Монтаж и подключение 2
| Тип резьбыEF001758 | Метрическая резьба |
|---|---|
| Шаг резьбыEF003712 | 1,5 |
Механические характеристики 1
| ПротивоударныйEF000084 | Нет |
|---|
Прочие характеристики 3
| Армированный стекловолокномEF001210 | Нет |
|---|---|
| Сальник для плоского кабеляEF004685 | Нет |
| С контргайкойEF005049 | Да |
Размеры и упаковка
Изделие
| Длина резьбыEF000368 | 14 |
|---|---|
| Подходит для кабеля диаметромEF005466 | 6...10 |
| Номин размер резьбы в дюймахEF007838 | Прочее |
| Номин размер резьбы метрической или PGEF007839 | 16 |
| Диаметр отверстия боксаданные поставщика | 18 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.046 × 0.024 × 0.024 см | 0.01 | 0.000032 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 40 шт | 0.215 × 0.13 × 0.06 м | 0.399 | 0.001677 | |
| TRANSPORTING ГОФРОКОРОБ | 1280 шт | 0.3 × 0.42 × 0.33 м | 12.76 | 0.04158 |
