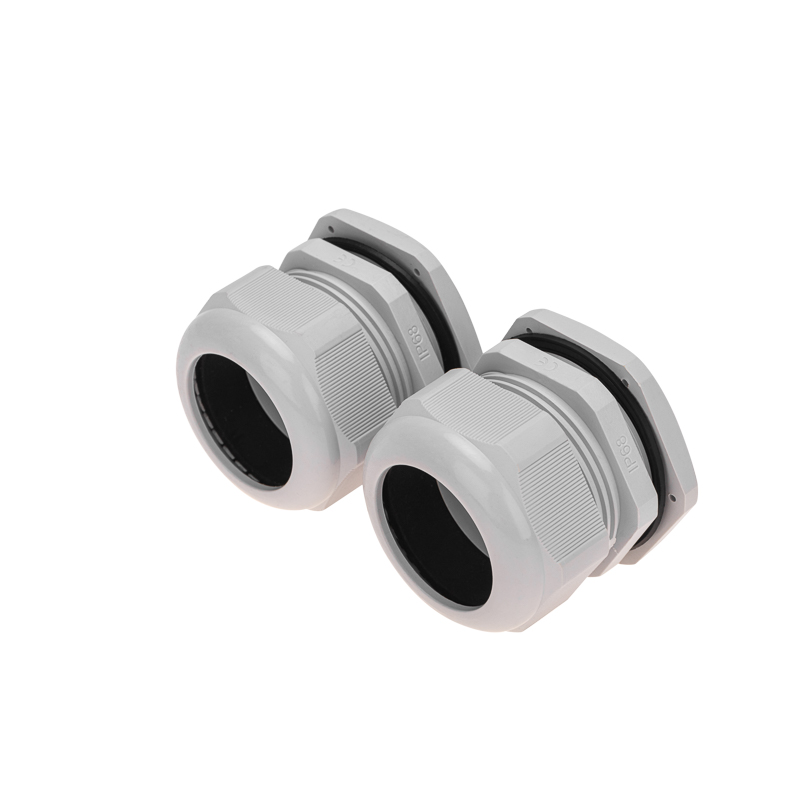

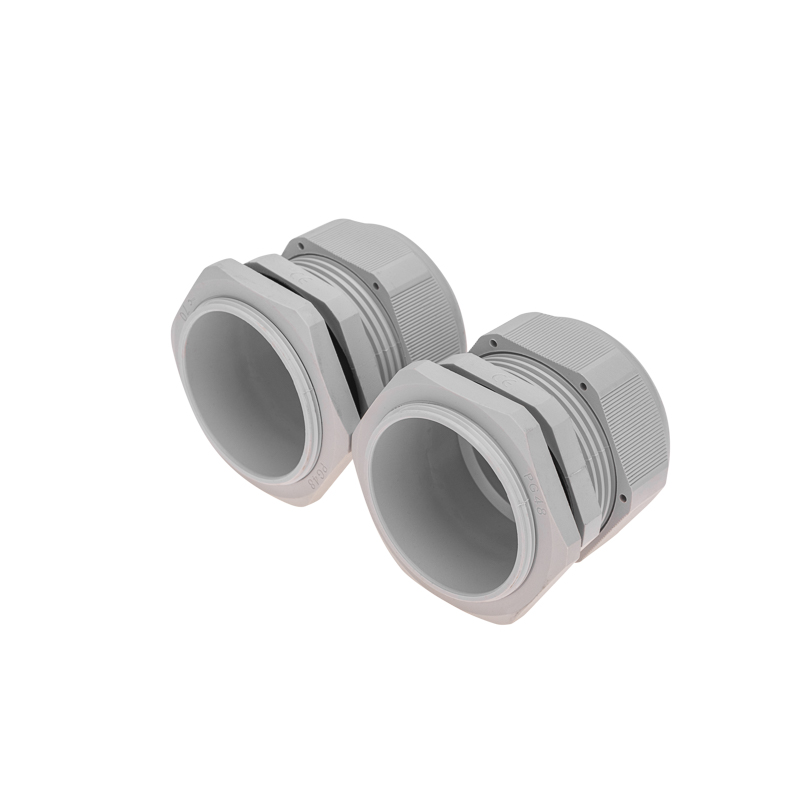

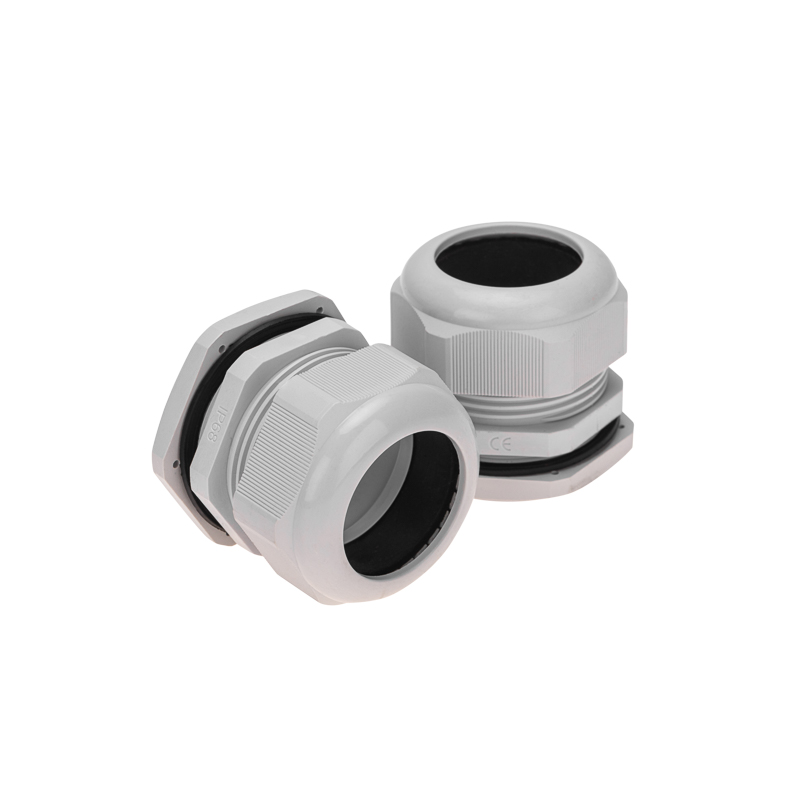

Кабельный ввод с резьбой PG-48 (34-44мм) серый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000441
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина резьбы15 мм
Рабочая температура-40–100 °C
Шаг резьбы1.59 мм
Подходит для кабеля диаметром34–44 мм
Модель или исполнениеПрямолинейн.
Защитное покрытие поверхностиНеобработанная
Тип уплотненияУплотнительное кольцо (прокладка)
Вид или марка материалаНейлон
Описание и назначение
Кабельный ввод предназначен для фиксации кабеля при вводе его в электротехническое оборудование. Например, в коммутационные шкафы, короба или пульты управления, предназначенные для эксплуатации на улице, в подвалах, в условиях морского тумана, повышенного загрязнения и т. д. Изделие защищает кабель от повреждений об острые края оборудования в процессе эксплуатации.
Корпус кабельного ввода изготовлен из нейлона, уплотнитель – из неопрена. Благодаря используемым материалам изделие отличается устойчивостью к агрессивным средам, таким как соленая вода, слабые кислоты, алкоголь, масла, жиры, растворители общего назначения и т.д.

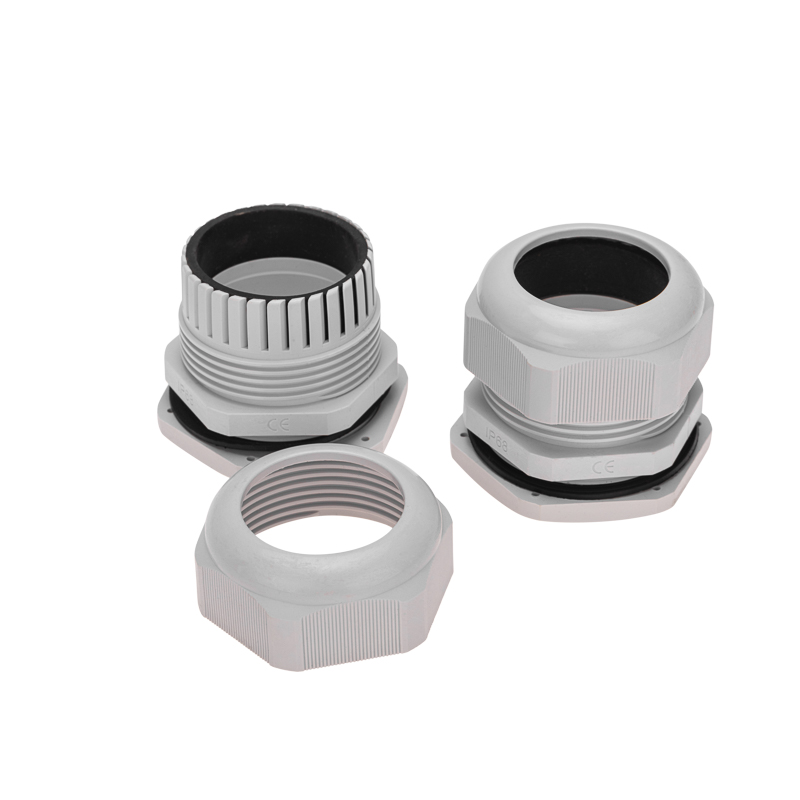

Специальная конструкция гайки предотвращает раскручивание.
Классификация: по диаметру кабеля в пределах указанного диапазона до и после его крепления.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 9
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Тип уплотненияEF001217 | Уплотнительное кольцо (прокладка) |
| Рабочая температураEF001742 | -40–100 °C |
| Температура эксплуатацииEF002386 | -40–100 |
| Взрывобезопасное исполнениеEF004191 | Нет |
| Многослойная зона уплотненияEF005004 | Нет |
| Степень защиты - IPEF005474 | IP68 |
| Для взрывоопасной зоны по газу - ExEF005728 | Нет (без) |
| Для взрывоопасной зоны по пыли - ExEF008404 | Нет (без) |
Электрические и световые параметры 1
| EMC-исполнение (электромагнитная совместимость)EF001062 | Нет |
|---|
Материалы и конструкция 7
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | Прямолинейн. |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| ЭкранированныйEF000881 | Нет |
| Вид или марка материалаEF001257 | Нейлон |
| МатериалEF002169 | Пластик |
| Для бронированного кабеляEF012184 | Нет |
Монтаж и подключение 4
| Тип резьбыEF001758 | PG |
|---|---|
| Шаг резьбыEF003712 | 1.59 мм |
| Разъемный или разделяемый сальникEF005337 | Да |
| Крепление без контргайкиEF012547 | Нет |
Механические характеристики 3
| ПротивоударныйEF000084 | Да |
|---|---|
| Защита по радиусу изгибаEF000734 | Нет |
| Компенсатор натяжения - кабельный зажимEF000878 | Нет |
Классификация и назначение 2
| Применениеданные поставщика | Фиксация кабеля |
|---|---|
| Серияданные поставщика | Кабельный ввод |
Прочие характеристики 3
| Армированный стекловолокномEF001210 | Нет |
|---|---|
| Сальник для плоского кабеляEF004685 | Нет |
| С контргайкойEF005049 | Нет |
Размеры и упаковка
Изделие
| Длина резьбыEF000368 | 15 мм |
|---|---|
| Подходит для кабеля диаметромEF005466 | 34–44 мм |
| Номин размер резьбы в дюймахEF007838 | Прочее |
| Номин размер резьбы метрической или PGEF007839 | 60 |
| Высота изделияданные поставщика | 7.67 см |
| Длина изделияданные поставщика | 6.4 см |
| Номин. размер резьбы метрической M/PGданные поставщика | 60 |
| Подходит для кабеля диаметромданные поставщика | 34 - 44 мм в единицах производителя |
| Ширина изделияданные поставщика | 6.97 см |

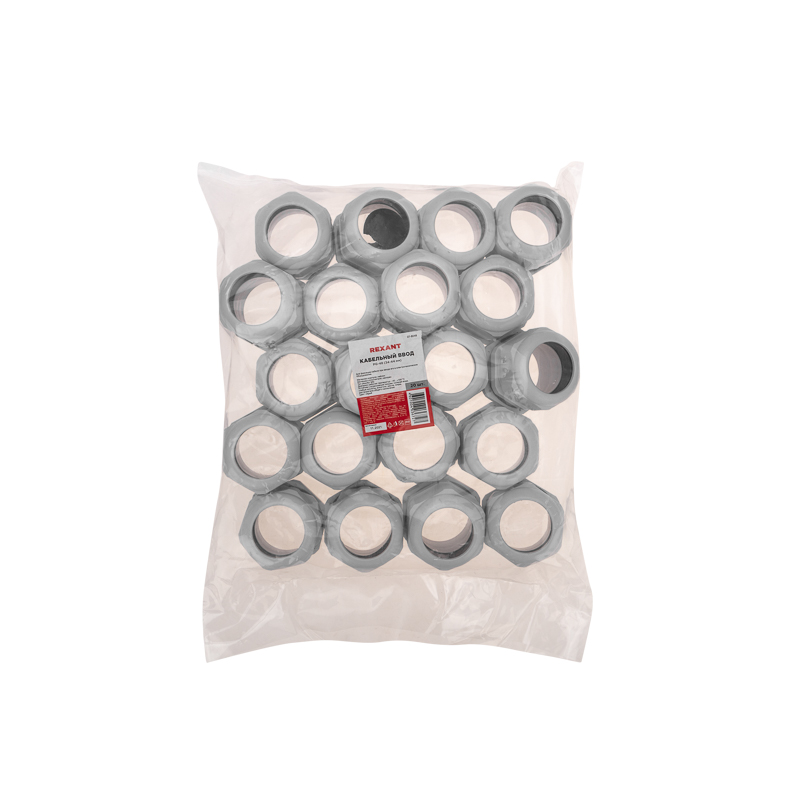

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 20 шт | 44 × 43 × 36 | 0.109 | — | |
| Групповая упаковка кор (200 шт) | 200 шт | 59.4 × 35.5 × 37.2 см | 21.759 | 0.078 | |
| Групповая упаковка спец упаковка упак (20 шт) | 20 шт | 38.7 × 30.8 × 7 см | 1.857 | 0.008 |
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- 44 × 43 × 36
- Вес, кг
- 0.109
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 59.4 × 35.5 × 37.2 см
- Вес, кг
- 21.759
- Объём, м³
- 0.078
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 38.7 × 30.8 × 7 см
- Вес, кг
- 1.857
- Объём, м³
- 0.008
- EAN / GTIN
