Внешний угол КМН 25х25 "ЭЛЕКОР"
IEK · артикул CKK10D-N-025-025-K01
Изображение может отличаться от конкретного исполнения.
IEK

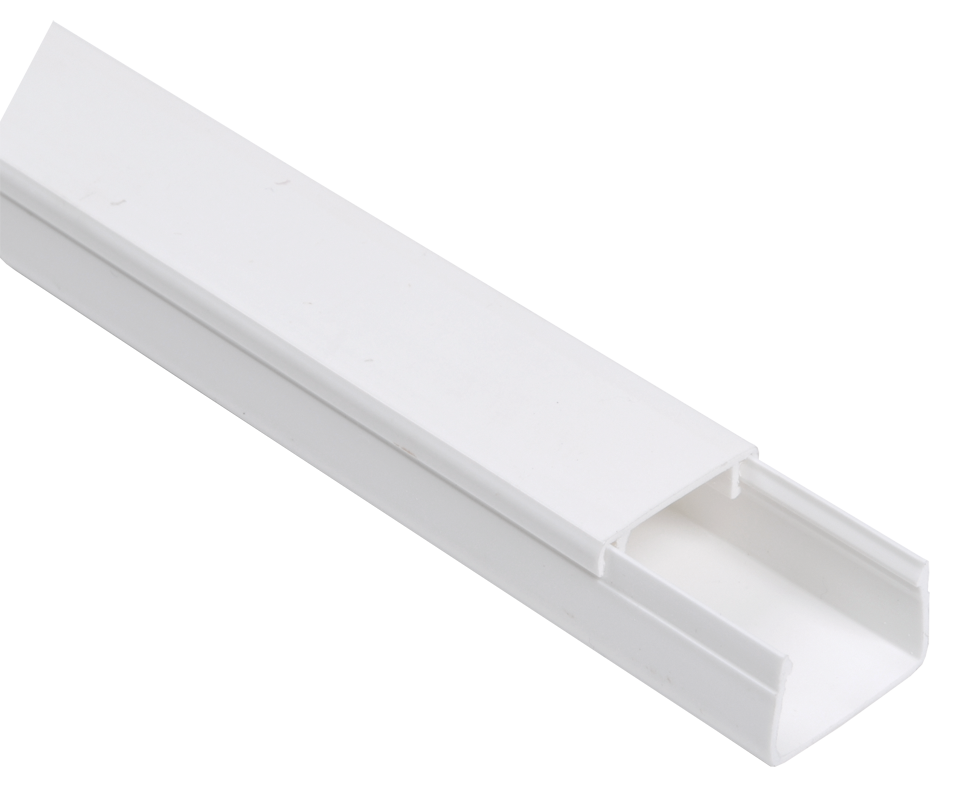

Кабель-канал магистральный 25х25 ЭЛЕКОР (32м) IEK
ИсточникКаталог IEK
КлассификацияEC000059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветЧисто белый
Ширина25
Высота25
Номер цвета RAL9010
Защитное покрытие поверхностиПрочее
Тип крышкиСъемная
Вид или марка материалаПВХ (PVC)
Длина2000
Описание и назначение
Кабель-канал магистральный ЭЛЕКОР с крышкой. Предназначен для эстетичной прокладки кабелей различного типа, их защиты от механических повреждений с возможностью установки электроустановочных изделий в подъемные коробки типа КМКУ. Выпускается в отрезках длиной 2 метра с двойным замком, перфорацией с шагом 200мм по всей длине основания короба. Материал: ПВХ (материал соответствует классу (категории) FV(ПВ)0 по ГОСТ 28779-90). Цвет: белый.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Распространяет горениеEF001746 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP40 |
| Монтажная температураEF008326 | -5...60 |
| Категория стойкости к горению по ГОСТ 28779данные поставщика | FV(ПВ)0 |
| Температура транспортировки и храненияданные поставщика | -25...60 °C |
Электрические и световые параметры 1
| Сопротивление изоляции при DC 500Вданные поставщика | ≥ 100 МОм |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Чисто белый |
|---|---|
| Номер цвета RALEF000116 | 9010 |
| Защитное покрытие поверхностиEF000139 | Прочее |
| Вид или марка материалаEF001257 | ПВХ (PVC) |
| МатериалEF002169 | Пластик |
Монтаж и подключение 1
| Способ или тип крепленияEF002442 | Перфорация на основании |
|---|
Классификация и назначение 1
| Тип крышкиEF001066 | Съемная |
|---|
Прочие характеристики 4
| Кол-во пост перегородок-разделителейEF004408 | 0 |
|---|---|
| Подходит для обеспеч целостности цепиEF007806 | Да |
| Кол-во в упаковкеданные поставщика | 16 |
| Процент заполнения внутреннего объемаданные поставщика | не более 40% от поперечного сечения процентов |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 25 |
|---|---|
| ВысотаEF000040 | 25 |
| ДлинаEF001438 | 2000 |
| Полезное сечениеEF005140 | 492 |
| Площадь внутреннего поперечного сеченияданные поставщика | 4,92 см² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка БЕЗ УПАКОВКИ | 2 м | 2 × 0.025 × 0.025 м | 0.381 | 0.00125 | |
| TRANSPORTING ПАКЕТ БЕЗ ФОРМЫ | 32 м | 2 × 0.1 × 0.1 м | 6.1 | 0.02 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка БЕЗ УПАКОВКИ
- В упаковке
- 2 м
- Габариты
- 2 × 0.025 × 0.025 м
- Вес, кг
- 0.381
- Объём, м³
- 0.00125
- EAN / GTIN
-
TRANSPORTING ПАКЕТ БЕЗ ФОРМЫ
- В упаковке
- 32 м
- Габариты
- 2 × 0.1 × 0.1 м
- Вес, кг
- 6.1
- Объём, м³
- 0.02
- EAN / GTIN
