Внешний угол КМН 12х12 ЭЛЕКОР IEK
IEK · артикул CKK10D-N-012-012-K01
Изображение может отличаться от конкретного исполнения.
IEK

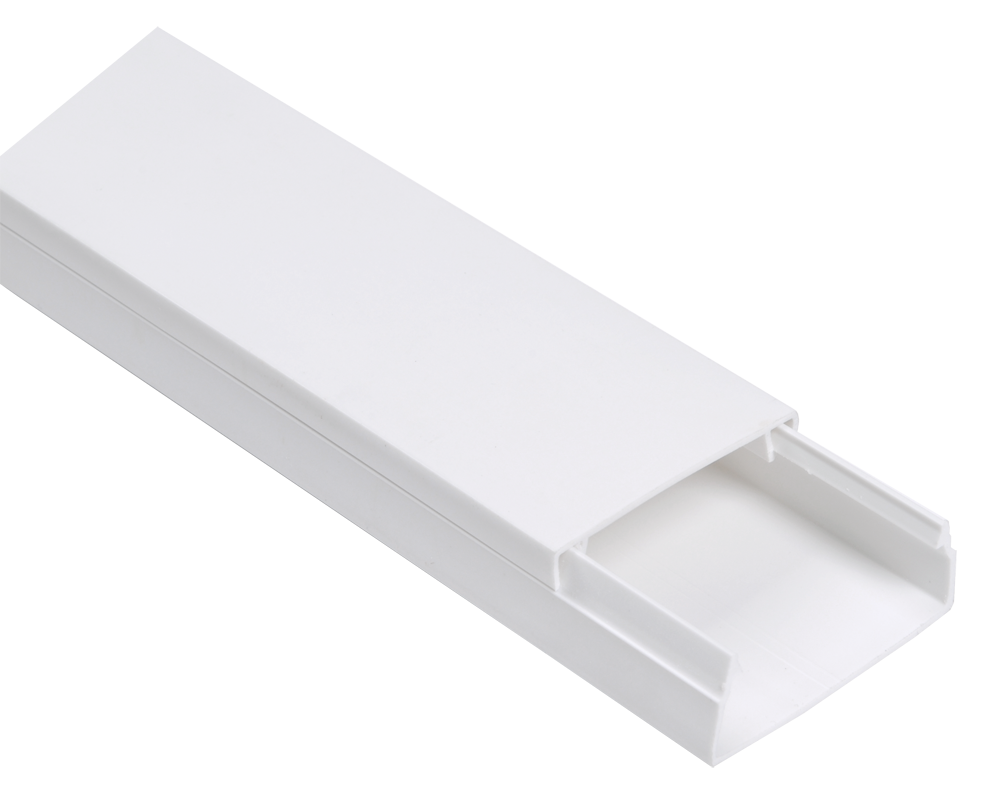

ECOLINE Кабель-канал 12х12 белый (120м) IEK
ИсточникКаталог IEK
КлассификацияEC000059
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветЧисто белый
Ширина12
Высота12
Номер цвета RAL9003
Защитное покрытие поверхностиПрочее
Тип крышкиСъемная
Вид или марка материалаПВХ (PVC)
Длина2000
Описание и назначение
Кабель-канал магистральный ECOLINE с крышкой. Предназначен для эстетичной прокладки кабелей различного типа, их защиты от механических повреждений с возможностью установки электроустановочных изделий в подъемные коробки типа КМКУ. Выпускается в отрезках длиной 2 метра с двойным замком, перфорацией с шагом 200мм по всей длине основания короба. Материал: ПВХ (материал соответствует классу (категории) FV(ПВ)0 по ГОСТ 28779-90). Цвет: белый.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Распространяет горениеEF001746 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP40 |
| Монтажная температураEF008326 | -5...60 |
| Категория стойкости к горению по ГОСТ 28779данные поставщика | FV(ПВ)0 |
| Температура транспортировки и храненияданные поставщика | -25...60 °C |
Электрические и световые параметры 1
| Сопротивление изоляции при DC 500Вданные поставщика | ≥ 100 МОм |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Чисто белый |
|---|---|
| Номер цвета RALEF000116 | 9003 |
| Защитное покрытие поверхностиEF000139 | Прочее |
| Вид или марка материалаEF001257 | ПВХ (PVC) |
| МатериалEF002169 | Пластик |
Монтаж и подключение 1
| Способ или тип крепленияEF002442 | Перфорация на основании |
|---|
Классификация и назначение 1
| Тип крышкиEF001066 | Съемная |
|---|
Прочие характеристики 4
| Кол-во пост перегородок-разделителейEF004408 | 0 |
|---|---|
| Подходит для обеспеч целостности цепиEF007806 | Да |
| Кол-во в упаковкеданные поставщика | 60 |
| Процент заполнения внутреннего объемаданные поставщика | не более 40% от поперечного сечения процентов |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 12 |
|---|---|
| ВысотаEF000040 | 12 |
| ДлинаEF001438 | 2000 |
| Полезное сечениеEF005140 | 144 |
| Площадь внутреннего поперечного сеченияданные поставщика | 1 см² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка БЕЗ УПАКОВКИ | 2 м | 2 × 0.012 × 0.012 см | 0.147 | 0.000288 | |
| TRANSPORTING РУКАВ | 120 м | 2 × 0.12 × 0.08 м | 8.8 | 0.0192 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка БЕЗ УПАКОВКИ
- В упаковке
- 2 м
- Габариты
- 2 × 0.012 × 0.012 см
- Вес, кг
- 0.147
- Объём, м³
- 0.000288
- EAN / GTIN
-
TRANSPORTING РУКАВ
- В упаковке
- 120 м
- Габариты
- 2 × 0.12 × 0.08 м
- Вес, кг
- 8.8
- Объём, м³
- 0.0192
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 17; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
