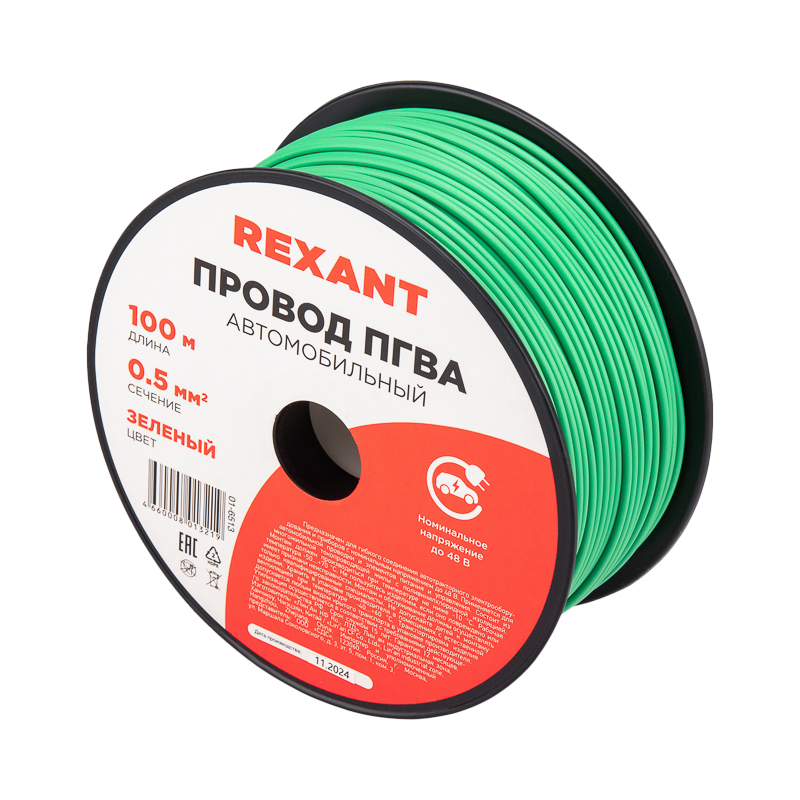

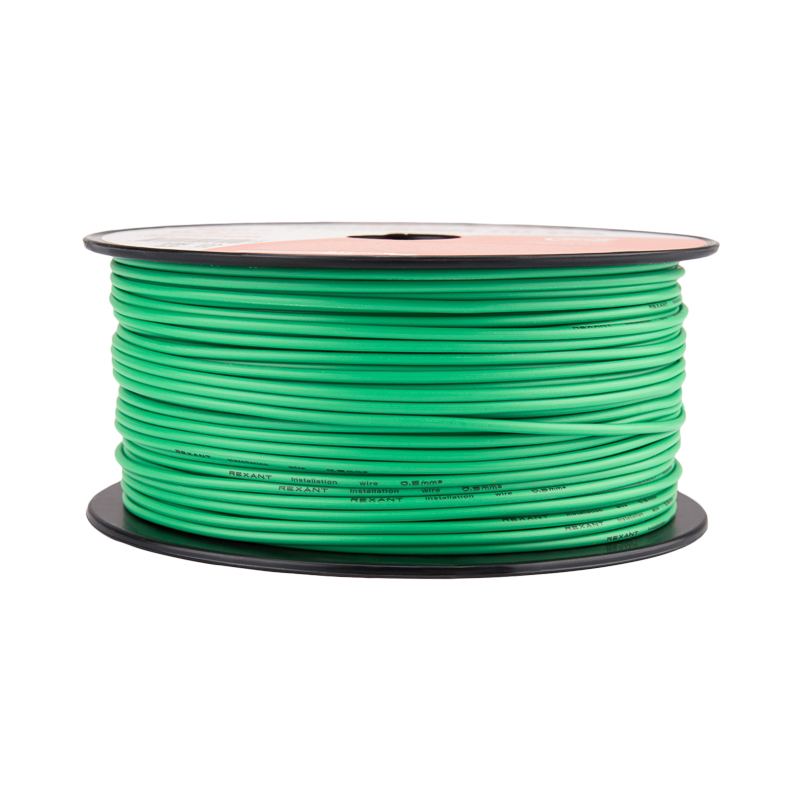

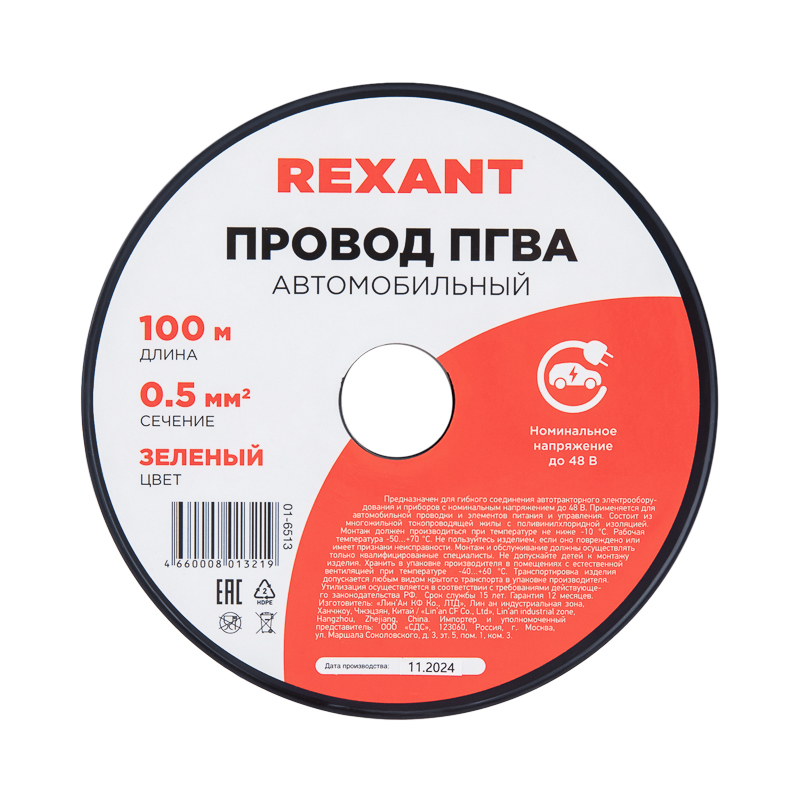

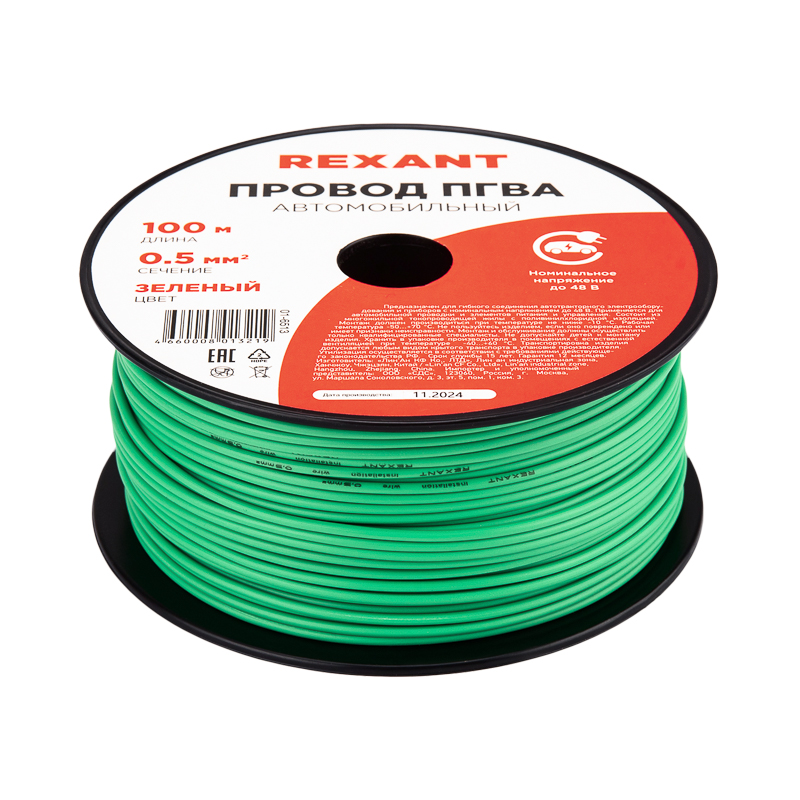

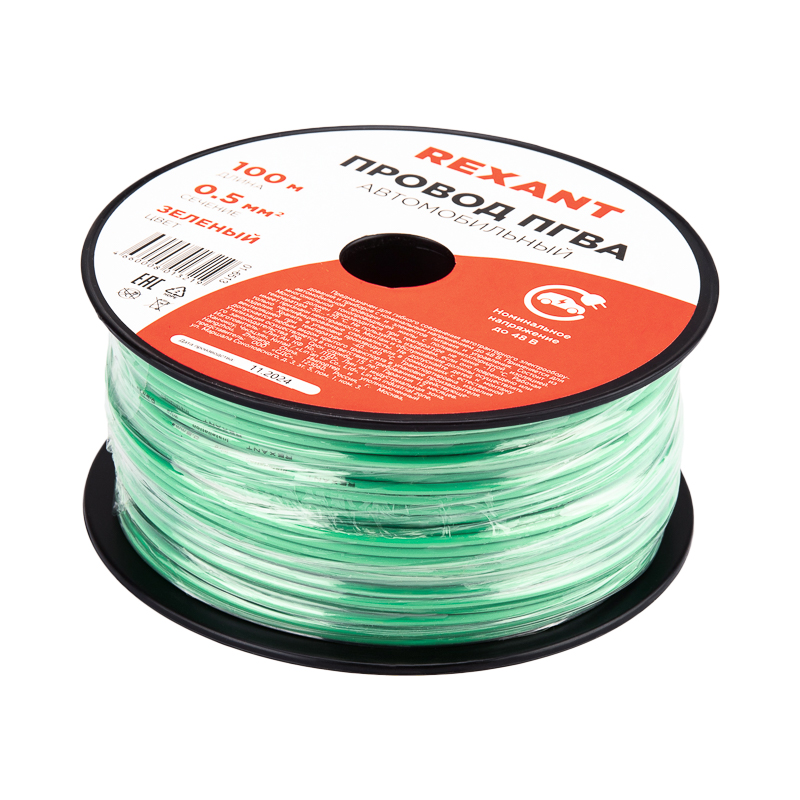

Провод ПГВА 1х0,50мм², зеленый, бухта 100м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003250
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. сечение проводника0.5 мм кв.
Номин. напряжение U (линейное)48 В
Допустимая температура при эксплуат. (без движения)-50–70 °C
Наруж. диаметр (прибл.)2.3 мм
Материал изоляции жилыПоливинилхлорид (ПВХ)
Материал проводникаОмедненный алюминий
Материал внешн. оболочкиПоливинилхлорид (ПВХ)
Класс проводникаКласс 2 (многопроволочная жила)
Описание и назначение
Провод ПГВА предназначен для соединения автотракторного электрооборудования и приборов с номинальным напряжением до 48 В. Изготавливается для автомобильной проводки, а также элементов питания и управления.

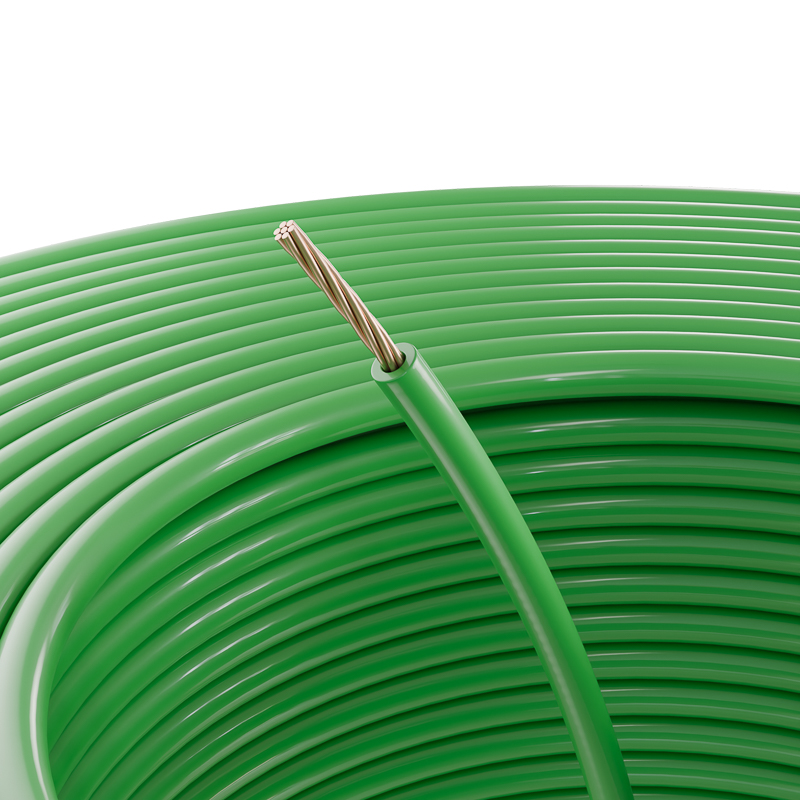

Провод состоит из многожильной токопроводящей жилы, покрытой изоляцией из ПВХ-пластиката. Провод устойчив к воздействию масла, бензина, дизельного топлива, тормозной жидкости, охлаждающей жидкости и моющих средств.
Электрическое сопротивление изоляции на длине 1 км: не менее 3,0 мОм.
Минимальный радиус изгиба: не менее 10-кратного значения минимального размера провода. Класс гибкости: 3. Срок службы: 15 лет.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Допустимая температура при эксплуат. (без движения)EF001686 | -50–70 °C |
|---|---|
| Температура эксплуатацииEF002386 | -50–70 |
| С низким дымовыделением - LS (согл. BS EN 61034-2)EF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Устойчивость к низким температурам (соотв.EN 60811-504+505+506)EF009771 | Нет |
Электрические и световые параметры 1
| Номин. напряжение U (линейное)EF001615 | 48 В |
|---|
Материалы и конструкция 8
| Материал изоляции жилыEF000061 | Поливинилхлорид (ПВХ) |
|---|---|
| Цвет внешн. оболочкиEF001618 | Зеленый |
| Материал проводникаEF001622 | Омедненный алюминий |
| Материал внешн. оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| Защитный проводникEF001635 | Нет |
| Цвет жилыEF001703 | Зеленый |
| Количество жилEF001792 | 1 |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | ПГВА |
|---|---|
| Марка кабеля/проводаданные поставщика | ПГВА |
| Применениеданные поставщика | Гибкое соединение автотракторного оборудования |
| Серияданные поставщика | Провод |
Прочие характеристики 1
| Устойчив к скручиваниюEF001687 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 0.5 мм кв. |
|---|---|
| Наруж. диаметр (прибл.)EF003921 | 2.3 мм |
| Высота изделияданные поставщика | 0.23 см |
| Длина изделияданные поставщика | 10000 см |
| Ширина изделияданные поставщика | 0.23 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 бухта) | 1 бухта | 10.3 × 12.5 × 5.4 см | 0.577 | 0.001 | |
| Групповая упаковка спец упаковка кор. (10 бухта) | 10 бухта | 24.8 × 13.3 × 30.1 см | 6.24 | 0.01 |
-
Базовая единица кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 10.3 × 12.5 × 5.4 см
- Вес, кг
- 0.577
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (10 бухта)
- В упаковке
- 10 бухта
- Габариты
- 24.8 × 13.3 × 30.1 см
- Вес, кг
- 6.24
- Объём, м³
- 0.01
- EAN / GTIN
