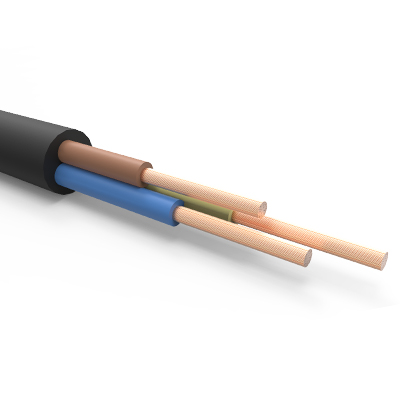

Изображение может отличаться от конкретного исполнения.
ККЗ
Кабель силовой гибкий КГтп-ХЛ 3х2,5 мм² 100 м ГОСТ 24334-80, ТУ 3544-016-22901100-2015
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В и частотой до 400 Гц или постоянном напряжении 1000 В. Кабель КГ используют в силовых агрегатах, подвижных подъемных механизмах, электроинструментах, подъемно-транспортном и другом оборудовании повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ.
Изоляция выполнена из термоэластопластов, которые не поддерживают горение и устойчивы к отрицательным температурам. Прокладка и монтаж кабелей без предварительного обогрева производятся при температуре не ниже -40 ºС. Огнестойкость в соответствии с ГОСТ Р МЭК 60332-1-2.
Расшифровка кабеля: К – кабель; Г – гибкий; тп – изоляция и оболочка из термоэластопласта; ХЛ – холодостойкое исполнение.
Технические характеристики:
Климатическое исполнение ХЛ, категории размещений 1, 2, 3 по ГОСТ 15150-69. Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц.
Время выдержки при испытании: 5 мин. Сопротивление изоляции при 20 °С: не менее 50 МОм/км. Допустимая температура нагрева жил: 75 °С
Минимальный радиус изгиба: 8 наружных диаметров. Класс пожарной опасности по НПБ: 248 О2.7.2.4.
Класс токопроводящей жилы (Европейские стандарты): класс D (гибкий).
Защитный провод заземления: нет.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Допустимая температура при монтажеEF001685 | -60–50 °C |
|---|---|
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–50 °C |
| Температура эксплуатацииEF002386 | -60–50 |
| С низким дымовыделением - LS (согл. BS EN 61034-2)EF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Устойчивость к низким температурам (соотв.EN 60811-504+505+506)EF009771 | Нет |
Электрические и световые параметры 1
| Номин. напряжение U (линейное)EF001615 | 0.66 В |
|---|
Материалы и конструкция 7
| Материал изоляции жилыEF000061 | Термоэластопласт (TPE, ТЭП, ТПЭ) |
|---|---|
| Цвет внешн. оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Медь |
| Материал внешн. оболочкиEF001625 | Термоэластопласт (TPE, ТЭП, ТПЭ) |
| Защитный проводникEF001635 | Нет |
| Цвет жилыEF001703 | Желто-зеленая, коричневая, голубая |
| Количество жилEF001792 | 3 |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | КГтп-ХЛ |
|---|---|
| Марка кабеля/проводаданные поставщика | КГтп-ХЛ |
| Применениеданные поставщика | Присоединение передвижных устройств, нестационарно |
| Серияданные поставщика | Кабель |
Прочие характеристики 1
| Устойчив к скручиваниюEF001687 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 2.5 мм кв. |
|---|---|
| Наруж. диаметр (прибл.)EF003921 | 12 мм |
| Высота изделияданные поставщика | 1.2 см |
| Длина изделияданные поставщика | 10000 см |
| Ширина изделияданные поставщика | 1.2 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 100 метр | 450 × 450 × 200 | 0.154 | — | |
| Групповая упаковка спец упаковка бухта (100 метр) | 100 метр | 35.8 × 34.6 × 15.6 см | 14.154 | 0.019 |
-
Базовая единица метр
- В упаковке
- 100 метр
- Габариты
- 450 × 450 × 200
- Вес, кг
- 0.154
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка бухта (100 метр)
- В упаковке
- 100 метр
- Габариты
- 35.8 × 34.6 × 15.6 см
- Вес, кг
- 14.154
- Объём, м³
- 0.019
- EAN / GTIN
