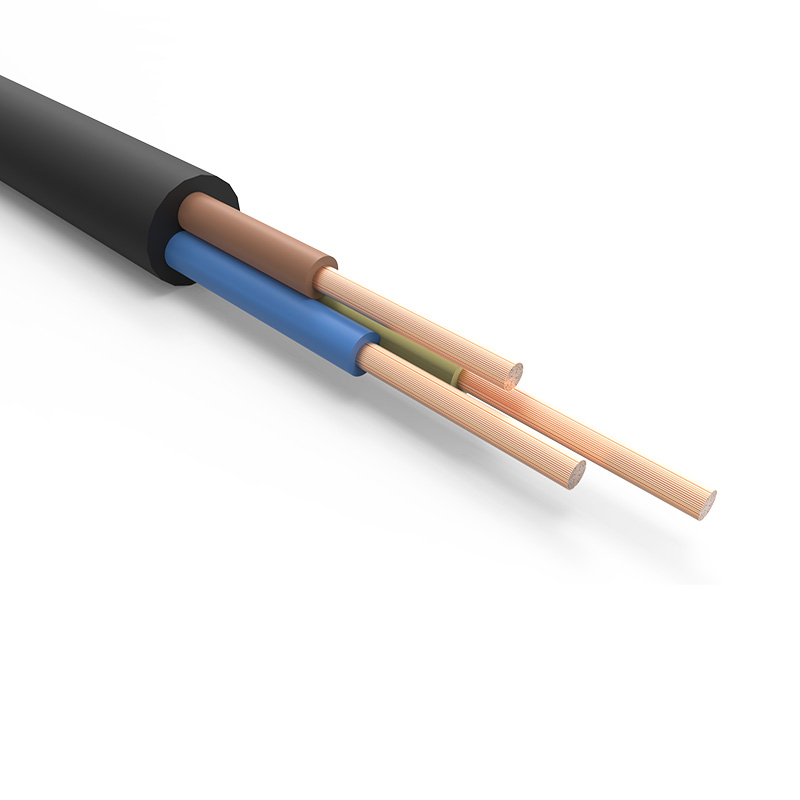

Изображение может отличаться от конкретного исполнения.
REXANT
Кабель силовой гибкий КГтп-ХЛ 3х1,5 мм², длина 20 метров, ГОСТ REXANT
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Кабель КГ используют в силовых агрегатах, подвижных подъемных механизмах, подъемно-транспортном оборудовании, электроинструментах и других оборудованиях повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ. Кабель предназначен для присоединения передвижных механизмов к электрическим сетям при переменном напряжении до 0,66 кВ и номинальной частотой до 400 Гц или при постоянном напряжении 1000 В.
Расшифровка: К – кабель; Г – гибкий; тп – изоляция и оболочка из термоэластопласта; ХЛ – холодостойкое исполнение.
Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц. Время выдержки при испытании: 5 минут. Строительная длина: 100–150 м в зависимости от сечения жил.
Сопротивление изоляции при 20 °С: не менее 50 Мом/км. Допустимая температура нагрева жил: 75 °С. Минимальный радиус изгиба: 8 наружных диаметров.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Не распространяет горение при воздействии пламени (нг)EF000471 | В соотв. с ГОСТ Р МЭК 60332-1-2 |
|---|---|
| Допустимая температура при монтажеEF001685 | -60–50 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–50 °C |
| Температура эксплуатацииEF002386 | -60–50 |
| С низким дымовыделением - LS (согл. BS EN 61034-2)EF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Устойчивость к низким температурам (соотв.EN 60811-504+505+506)EF009771 | Нет |
Электрические и световые параметры 2
| Номин. напряжение U (линейное)EF001615 | 0.66 В |
|---|---|
| Номин. напряжение U0 (фазное)EF001790 | 0.66 В |
Материалы и конструкция 8
| Материал изоляции жилыEF000061 | Резина |
|---|---|
| Цвет внешн. оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Медь |
| Материал внешн. оболочкиEF001625 | Резина |
| Класс проводникаEF001632 | Класс D (гибкий) |
| Защитный проводникEF001635 | Нет |
| Цвет жилыEF001703 | Желто-зеленая, коричневая, голубая |
| Количество жилEF001792 | 3 |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | КГтп-ХЛ |
|---|---|
| Марка кабеля/проводаданные поставщика | КГтп-ХЛ |
| Применениеданные поставщика | Присоединение передвижных устройств, нестационарно |
| Серияданные поставщика | Кабель |
Прочие характеристики 1
| Устойчив к скручиваниюEF001687 | Нет |
|---|
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 1.5 мм кв. |
|---|---|
| Наруж. диаметр (прибл.)EF003921 | 10.1 мм |
| Высота изделияданные поставщика | 1.01 см |
| Длина изделияданные поставщика | 2000 см |
| Ширина изделияданные поставщика | 1.01 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор (1 бухта) | 1 бухта | 175 × 175 × 100 | 1.74 | 0.024 |
-
Базовая единица кор (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 175 × 175 × 100
- Вес, кг
- 1.74
- Объём, м³
- 0.024
- EAN / GTIN
