ККЗ

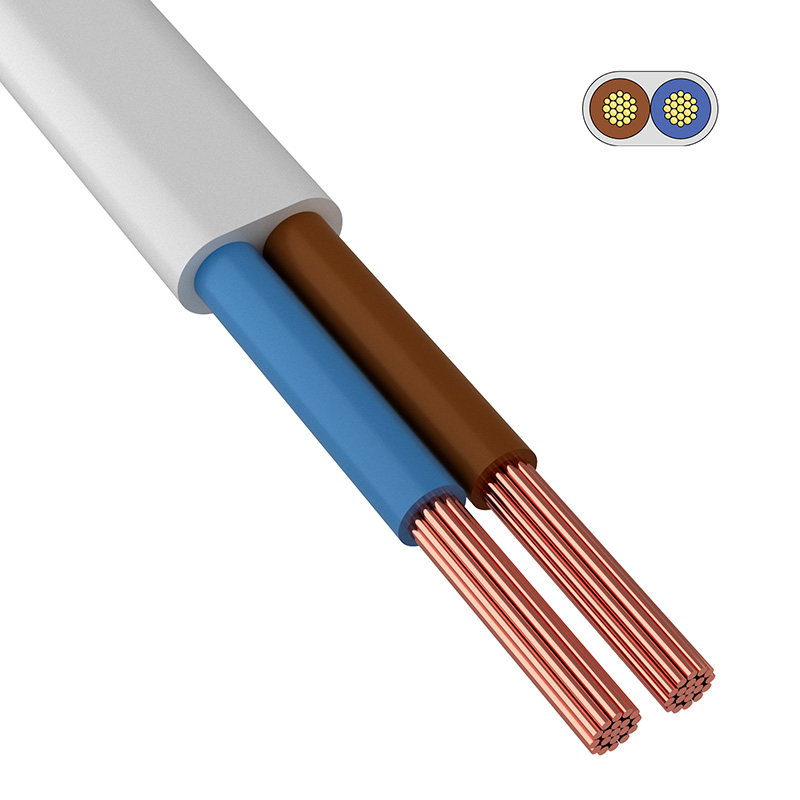

Провод ПБГВВ/ПУГСП 2x2,5 мм² 100 м ГОСТ 26445-85, ТУ 3551-021-38229892-2017
ИсточникКаталог SDS_Group
КлассификацияEC003248
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. сечение проводника2.5 мм кв.
Номин. напряжение U (линейное)660 В
Диаметр проводника2.5 мм
Допустимая температура при эксплуат. (без движения)-30–50 °C
Номин. напряжение U0 (фазное)380 В
Материал изоляции жилыПоливинилхлорид (ПВХ)
Материал проводникаМедь
Материал внешн. оболочкиПоливинилхлорид (ПВХ)
Описание и назначение
Провод ПБППГ предназначен для стационарной прокладки в осветительных сетях на номинальное переменное напряжение до 250 В частотой 50 Гц и присоединения, стационарных электроприемников к сети переменного напряжения до 400 В частотой 50 Гц.
ПБППГ — провод с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, плоский, гибкий.
1. Провода должны выдержать испытания переменным напряжением 2000 В частотой 50 Гц в течение 5 мин. без погружения в воду.
2. Провода должны быть стойкими к воздействию пониженной температуры окружающей среды до –30 °С.
3. Провода должны быть стойкими к воздействию повышенной температуры до +50 °С.
4. Провода не должны распространять горение при одиночной прокладке. Проверку нераспространения горения одиночного провода проводят по ГОСТ Р МЭК 60332-1-2-2007.
5. Маркировка проводов должна соответствовать требованиям ГОСТ 18690-82.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Допустимая температура при эксплуат. (без движения)EF001686 | -30–50 °C |
|---|---|
| Температура эксплуатацииEF002386 | -30–50 |
| С низким дымовыделением - LS (согл. BS EN 61034-2)EF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Устойчивость к низким температурам (соотв.EN 60811-504+505+506)EF009771 | Нет |
Электрические и световые параметры 3
| Заземляющая жилаEF001029 | Нет |
|---|---|
| Номин. напряжение U (линейное)EF001615 | 660 В |
| Номин. напряжение U0 (фазное)EF001790 | 380 В |
Материалы и конструкция 12
| Материал изоляции жилыEF000061 | Поливинилхлорид (ПВХ) |
|---|---|
| Цвет внешн. оболочкиEF001618 | Белый |
| Материал проводникаEF001622 | Медь |
| Материал внешн. оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Класс проводникаEF001632 | Класс 5 (многопроволочная гибкая жила) |
| Защитный проводникEF001635 | Да |
| Бронирование/армированиеEF001683 | Нет (без) |
| Цвет жилыEF001703 | Коричневый/синий |
| ЭкранированныйEF001791 | Нет |
| Количество жилEF001792 | 2 |
| Защитное покрытиеEF003804 | Прочее |
| Скрученные/витые жилыEF012612 | Нет |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | ПБППГ |
|---|---|
| Марка кабеля/проводаданные поставщика | ПБППГ |
| Применениеданные поставщика | Стационарная прокладка в осветительных сетях |
| Серияданные поставщика | Провод |
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 2.5 мм кв. |
|---|---|
| Диаметр проводникаEF001621 | 2.5 мм |
| Длина изделияданные поставщика | 10000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица метр | 100 метр | 400 × 400 × 300 | 0.083 | — | |
| Групповая упаковка бухта (100 метр) | 100 метр | 28.9 × 29.7 × 9.9 см | 8.326 | 0.008 |
-
Базовая единица метр
- В упаковке
- 100 метр
- Габариты
- 400 × 400 × 300
- Вес, кг
- 0.083
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка бухта (100 метр)
- В упаковке
- 100 метр
- Габариты
- 28.9 × 29.7 × 9.9 см
- Вес, кг
- 8.326
- Объём, м³
- 0.008
- EAN / GTIN
