Изображение может отличаться от конкретного исполнения.
Noname

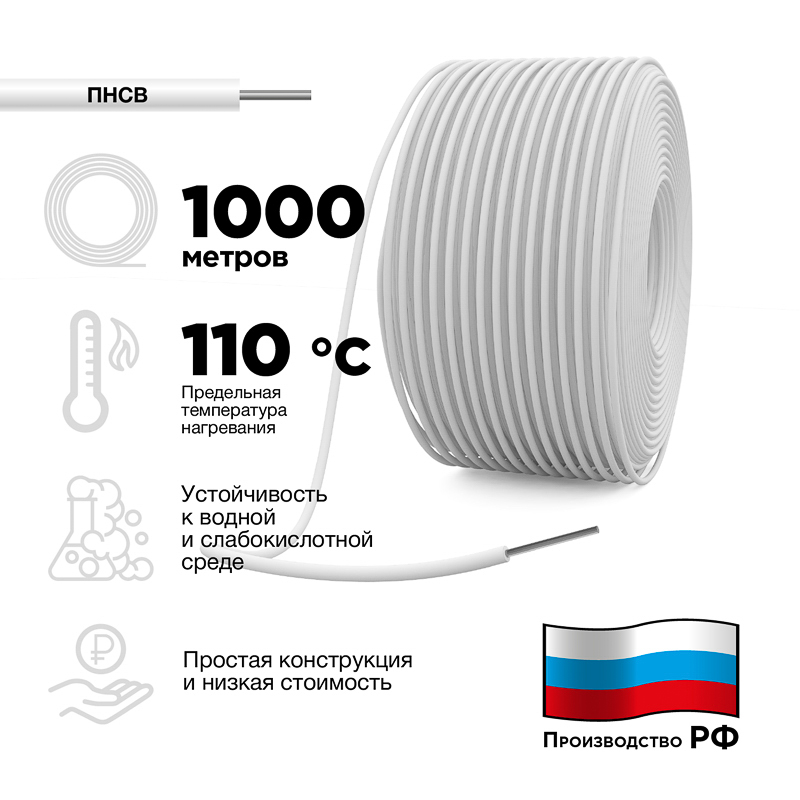

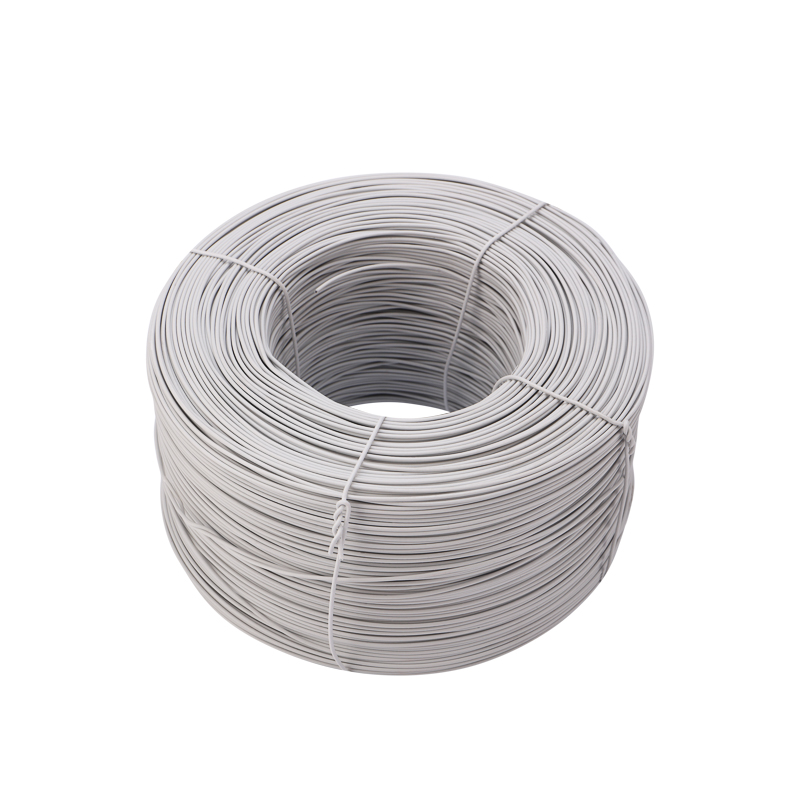

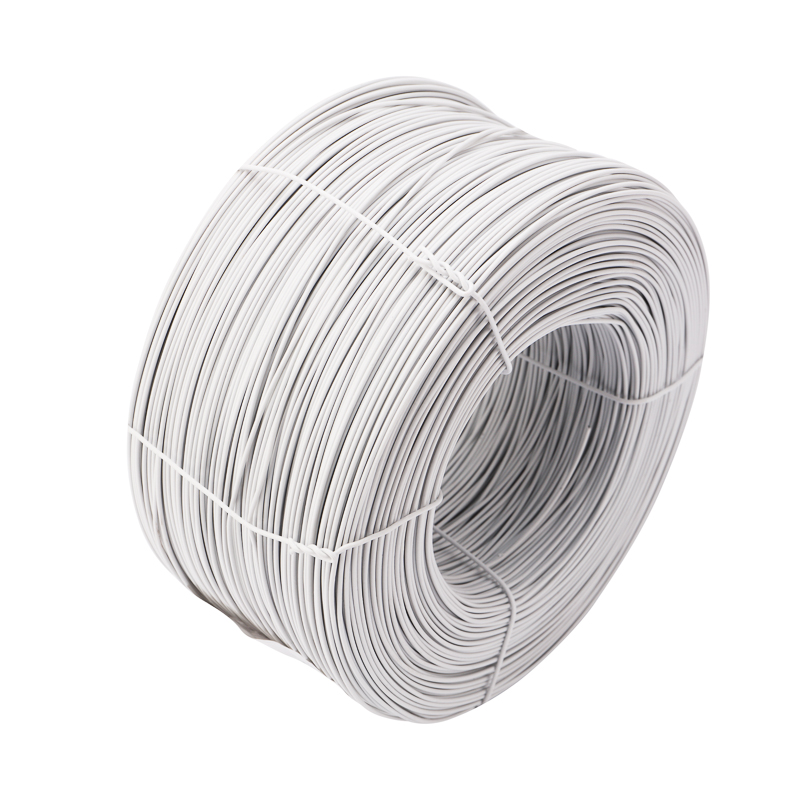

Провод нагревательный ПНСВ 1,2 мм, 20 Вт/м, полиэтилен (бухта 1000 м)
ИсточникКаталог SDS_Group
КлассификацияEC003248
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. сечение проводника1.2 мм кв.
Номин. напряжение U (линейное)660 В
Допустимая температура при монтаже-10–40 °C
Допустимая температура при эксплуат. (без движения)-60–50 °C
Номин. напряжение U0 (фазное)380 В
Макс. температура проводника110 °C
Материал изоляции жилыПолиэтилен (PE)
Материал проводникаСталь
Описание и назначение
Провод ПНСВ предназначен для обогрева объектов нефтяной и газовой промышленности, монолитного бетона и железобетона. Требует обязательной фиксации при монтаже.
Использование провода позволяет ускорить процесс работы и повысить качество результата.
Равномерный нагрев исключает закипание бетона, что предотвращает образование пузырей и раковин, уменьшающих прочность бетонных объектов.

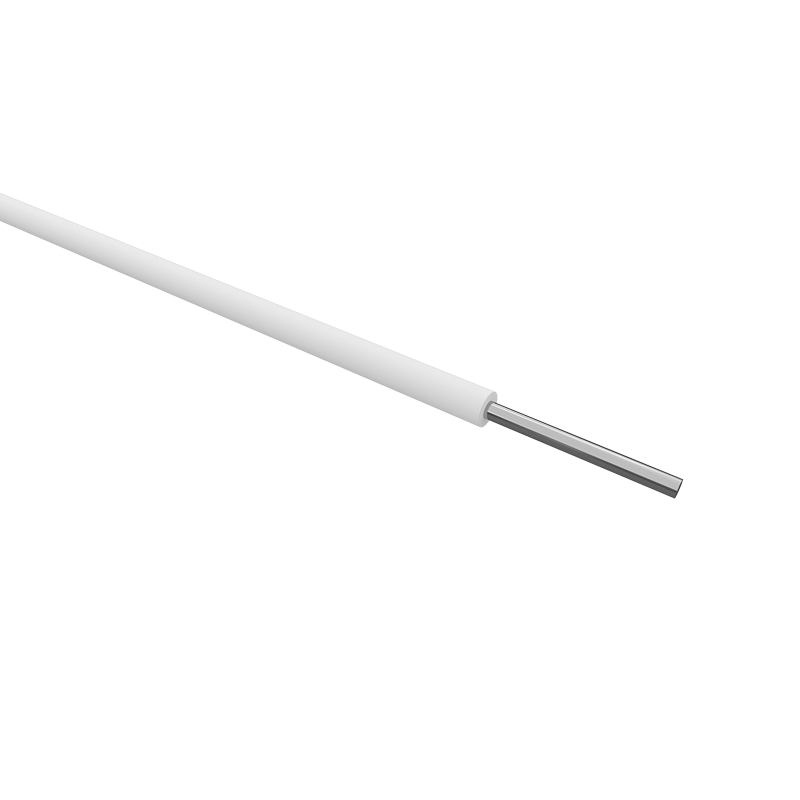

Токопроводящая жила состоит из одной проволочной мягкой стальной проволоки номинальным диаметром 1,2 мм и покрыта изоляцией из полиэтилена высокого давления.
Напряжение провода — до 380 Вольт переменного тока частотой 50 Гц или постоянного тока до 1000 Вольт.
Смонтированный провод не должен пересекаться или прикасаться друг к другу.
Расшифровка ПНСВ:
П – провод
Н – нагревательный
С – стальной
В – в виниловой изоляции
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Допустимая температура при монтажеEF001685 | -10–40 °C |
|---|---|
| Допустимая температура при эксплуат. (без движения)EF001686 | -60–50 °C |
| Температура эксплуатацииEF002386 | -60–50 |
| Макс. температура проводникаEF003803 | 110 °C |
| С низким дымовыделением - LS (согл. BS EN 61034-2)EF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Устойчивость к низким температурам (соотв.EN 60811-504+505+506)EF009771 | Нет |
Электрические и световые параметры 3
| Заземляющая жилаEF001029 | Нет |
|---|---|
| Номин. напряжение U (линейное)EF001615 | 660 В |
| Номин. напряжение U0 (фазное)EF001790 | 380 В |
Материалы и конструкция 10
| Материал изоляции жилыEF000061 | Полиэтилен (PE) |
|---|---|
| Цвет внешн. оболочкиEF001618 | Серый |
| Материал проводникаEF001622 | Сталь |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Защитный проводникEF001635 | Нет |
| Бронирование/армированиеEF001683 | Нет (без) |
| Цвет жилыEF001703 | Белый |
| ЭкранированныйEF001791 | Нет |
| Количество жилEF001792 | 1 |
| Скрученные/витые жилыEF012612 | Нет |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | ПНСВ |
|---|---|
| Марка кабеля/проводаданные поставщика | ПНСВ |
| Применениеданные поставщика | Обогрев при фиксированном монтаже |
| Серияданные поставщика | Провод |
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 1.2 мм кв. |
|---|---|
| Длина изделияданные поставщика | 100000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица м | 1000 м | — | 0.011 | — | |
| Групповая упаковка спец упаковка метр (1 000 м) | 1000 м | 28 × 27.3 × 9.4 см | 11.038 | 0.007 |
-
Базовая единица м
- В упаковке
- 1000 м
- Габариты
- —
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка метр (1 000 м)
- В упаковке
- 1000 м
- Габариты
- 28 × 27.3 × 9.4 см
- Вес, кг
- 11.038
- Объём, м³
- 0.007
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
