Изображение может отличаться от конкретного исполнения.
REXANT

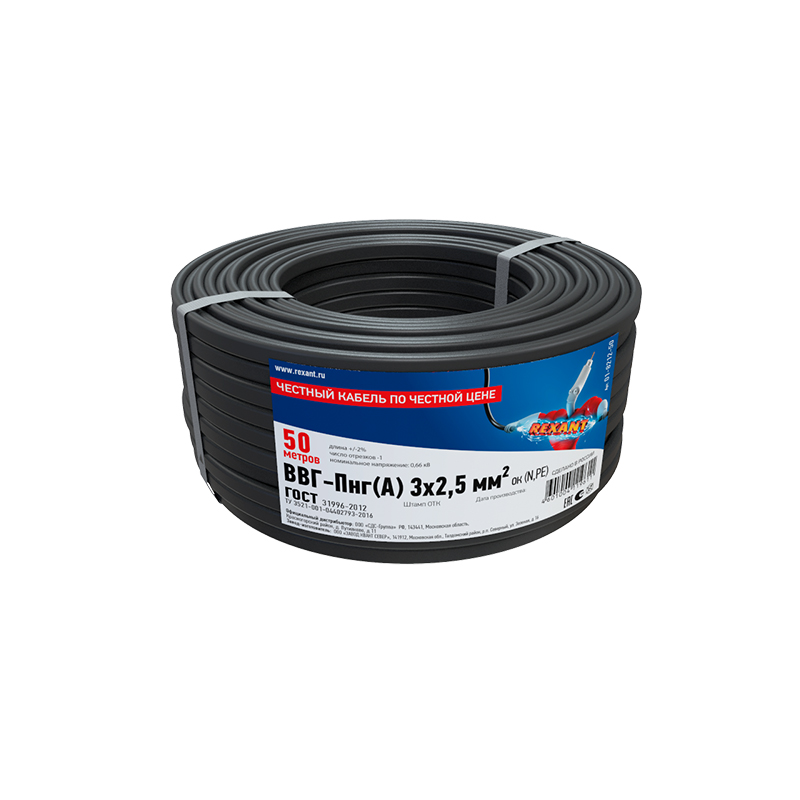

Кабель силовой медный ВВГ-Пнг(А) 3x2,5 мм², длина 50 метров, ГОСТ 31996-2012, ТУ 16-705.499-2010 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003248
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. сечение проводника2.5 мм кв.
Номин. напряжение U (линейное)660 В
Допустимая температура при эксплуат. (без движения)-50–50 °C
Номин. напряжение U0 (фазное)380 В
Материал изоляции жилыПоливинилхлорид (ПВХ)
Материал проводникаМедь
Класс проводникаКласс 1 (однопроволочная жила)
Цвет внешн. оболочкиЧерный
Описание и назначение
Кабель ВВГ-Пнг(А) предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 0,66 кВ и номинальной частотой 50 Гц. Применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).
Расшифровка: В – изоляция из ПВХ-пластиката (винила); В – оболочка из ПВХ-пластиката (винила); Г – отсутствие защитного покрова; П – плоский; нг – не распространяет горение при групповой прокладке; (А) – высшая категория по нераспространению горения.
Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже -15 °С. Минимальный радиус изгиба при прокладке: 10 наружных диаметров.
Длительно допустимая температура нагрева жил +70 °С. Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании +400 °С.
Кабель соответствует требованиям ГОСТ 31996-2012.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Допустимая температура при эксплуат. (без движения)EF001686 | -50–50 °C |
|---|---|
| Температура эксплуатацииEF002386 | -50–50 |
| С низким дымовыделением - LS (согл. BS EN 61034-2)EF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Устойчивость к низким температурам (соотв.EN 60811-504+505+506)EF009771 | Нет |
Электрические и световые параметры 3
| Заземляющая жилаEF001029 | Нет |
|---|---|
| Номин. напряжение U (линейное)EF001615 | 660 В |
| Номин. напряжение U0 (фазное)EF001790 | 380 В |
Материалы и конструкция 10
| Материал изоляции жилыEF000061 | Поливинилхлорид (ПВХ) |
|---|---|
| Цвет внешн. оболочкиEF001618 | Черный |
| Материал проводникаEF001622 | Медь |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Защитный проводникEF001635 | Нет |
| Бронирование/армированиеEF001683 | Нет (без) |
| Цвет жилыEF001703 | Несколько |
| ЭкранированныйEF001791 | Нет |
| Количество жилEF001792 | 3 |
| Скрученные/витые жилыEF012612 | Нет |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | ВВГ-Пнг(А) |
|---|---|
| Марка кабеля/проводаданные поставщика | ВВГ-Пнг(А) |
| Применениеданные поставщика | Передача, распределение электрической энергии |
| Серияданные поставщика | Кабель |
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 2.5 мм кв. |
|---|---|
| Длина изделияданные поставщика | 5000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица бухта (1 бухта) | 1 бухта | 25.1 × 24.1 × 10.2 см | 7.039 | 0.006 |
-
Базовая единица бухта (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 25.1 × 24.1 × 10.2 см
- Вес, кг
- 7.039
- Объём, м³
- 0.006
- EAN / GTIN
