Изображение может отличаться от конкретного исполнения.
REXANT

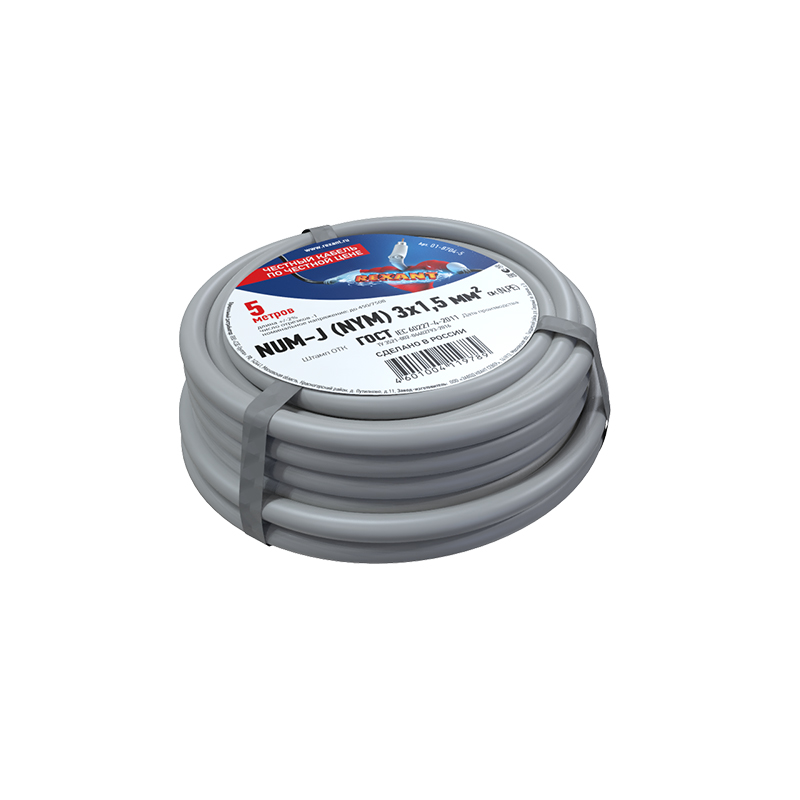

Кабель силовой медный NUM-J 3x1,5 мм², длина 5 метров, ГОСТ 31996-2012, ТУ 3520-015-38229892-2015 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC003248
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. сечение проводника1.5 мм кв.
Номин. напряжение U (линейное)660 В
Допустимая температура при эксплуат. (без движения)-30–50 °C
Номин. напряжение U0 (фазное)380 В
Материал изоляции жилыПоливинилхлорид (ПВХ)
Цвет внешн. оболочкиСерый
Материал проводникаМедь
Класс проводникаКласс 1 (однопроволочная жила)
Описание и назначение
Кабель NUM-J (NYM) предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 0,66 кВ и частотой 50 Гц, в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Может применяться для прокладки силовых и осветительных сетей.
Расшифровка: N – стандарт VDE; Y – изоляция жил из ПВХ-пластиката; M – оболочка кабеля рассчитана на средние деформации: кабель пригоден только внутренних работ; J – наличие желто-зеленого нулевого провода.
Кабель выполнен из медной однопроволочной токопроводящей жилы круглой формы. Соответствует 1 или 2 классу ГОСТ 31996-2012.
Изоляция жилы состоит из ПВХ-пластиката. Промежуточная оболочка кабеля выполнена из пластиката экструдированной безгалогеновой композиции, наполненной мелом. Наружная оболочка изготовлена из ПВХ-пластиката.
Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже -15 °С.
Минимальный радиус изгиба при прокладке: 10 наружных диаметров. Длительно допустимая температура нагрева жил кабелей при эксплуатации +70 °С.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Допустимая температура при эксплуат. (без движения)EF001686 | -30–50 °C |
|---|---|
| Температура эксплуатацииEF002386 | -30–50 |
| С низким дымовыделением - LS (согл. BS EN 61034-2)EF008027 | Нет |
| Свободный от галогенов - HF (согл. EN 60754-1/2)EF009769 | Нет |
| Маслостойкий (в соответствии с EN 60811-404)EF009770 | Нет |
| Устойчивость к низким температурам (соотв.EN 60811-504+505+506)EF009771 | Нет |
Электрические и световые параметры 3
| Заземляющая жилаEF001029 | Нет |
|---|---|
| Номин. напряжение U (линейное)EF001615 | 660 В |
| Номин. напряжение U0 (фазное)EF001790 | 380 В |
Материалы и конструкция 10
| Материал изоляции жилыEF000061 | Поливинилхлорид (ПВХ) |
|---|---|
| Цвет внешн. оболочкиEF001618 | Серый |
| Материал проводникаEF001622 | Медь |
| Класс проводникаEF001632 | Класс 1 (однопроволочная жила) |
| Защитный проводникEF001635 | Нет |
| Бронирование/армированиеEF001683 | Нет (без) |
| Цвет жилыEF001703 | Несколько |
| ЭкранированныйEF001791 | Нет |
| Количество жилEF001792 | 3 |
| Скрученные/витые жилыEF012612 | Нет |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | NYM (NUM) - J |
|---|---|
| Марка кабеля/проводаданные поставщика | NYM (NUM) - J |
| Применениеданные поставщика | Передача, распределение электрической энергии |
| Серияданные поставщика | Кабель |
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 1.5 мм кв. |
|---|---|
| Длина изделияданные поставщика | 500 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица бухта (1 бухта) | 1 бухта | 13.4 × 13.8 × 5.9 см | 0.742 | 0.001 |
