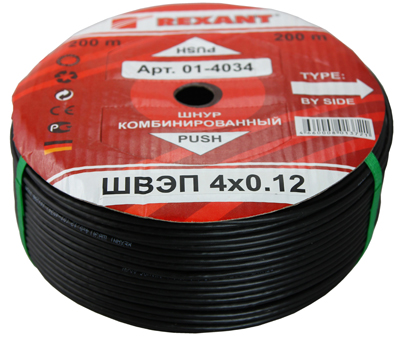

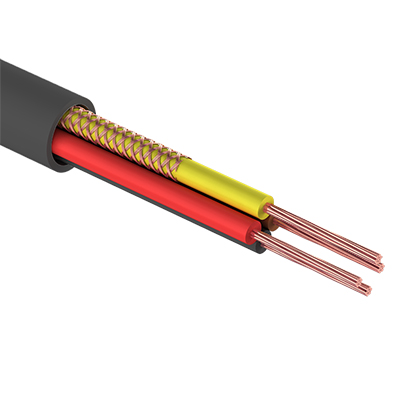

Кабель ШВЭП (ШСм, 4x0,12 мм², 200 м, черный, REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001579
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Материал внешн. оболочкиПолиэтилен (PE)
ЭкранированныйДа
Кабель питания (силовой)Да
Кабель для передачи компьютерных данных (медь)Да
Кабель коаксиальныйДа
Номин. сечение проводника0.12
Тип проводникаКомбинорованный
Цвет внешн. оболочкиЧерный
Описание и назначение
Шнур комбинированный ШВЭП 4x0.12 мм² предназначен для использования в системах контроля доступа, подключения домофонов на большие расстояния.
Технические характеристики:
Электрическое сопротивление токопроводящих жил постоянному току при 20° С и длине 1 км., не более Ом/км: 165
Плотность экрана: 70 %
Изоляция жилы: из поливинилхлорида (PVC)
Изоляция кабеля выполнена из светостабилизированного полиэтилена (PE)
Наружный диаметр: 4,5 мм
Минимальный радиус изгиба при прокладке и монтаже 10 номинальных наружных диаметров кабеля
Предельно допустимая рабочая температура: –40...+60 °С
Монтаж проводов марки ШВЭП производят при температуре не ниже –10 °С
Срок службы: 15 лет
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–60 |
|---|---|
| Не распространяет горение при групповой прокладке (НГ)данные поставщика | false |
Материалы и конструкция 6
| ЭкранированныйEF000881 | Да |
|---|---|
| Тип проводникаEF001340 | Комбинорованный |
| Цвет внешн. оболочкиEF001618 | Черный |
| Материал внешн. оболочкиEF001625 | Полиэтилен (PE) |
| Количество жилEF001792 | 4 |
| Материал проводника.данные поставщика | Медь (Cu) |
Классификация и назначение 5
| Марка кабеля/проводаданные поставщика | ШВЭП |
|---|---|
| Марка кабеля/проводаданные поставщика | ШВЭП |
| Применениеданные поставщика | Подключение систем контроля доступа |
| Серияданные поставщика | Кaбeль |
| Форма кабеляданные поставщика | Круглая |
Прочие характеристики 5
| Кабель питания (силовой)EF003790 | Да |
|---|---|
| Кабель для передачи компьютерных данных (медь)EF003923 | Да |
| Кабель для передачи компьютерных данных (оптоволокно)EF003924 | Нет |
| Кабель коаксиальныйEF010805 | Да |
| Кабель коаксиальныйданные поставщика | true в единицах производителя |
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 0.12 |
|---|---|
| Высота изделияданные поставщика | 11.9 см |
| Длина изделияданные поставщика | 20000 см |
| Ширина изделияданные поставщика | 26.6 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 бухта) | 1 бухта | 27.7 × 27.7 × 11.8 см | 4.431 | 0.009 | |
| Групповая упаковка кор. (4 бухта) | 4 бухта | 54.4 × 27.3 × 26.3 см | 18.092 | 0.039 |
-
Базовая единица кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 27.7 × 27.7 × 11.8 см
- Вес, кг
- 4.431
- Объём, м³
- 0.009
- EAN / GTIN
-
Групповая упаковка кор. (4 бухта)
- В упаковке
- 4 бухта
- Габариты
- 54.4 × 27.3 × 26.3 см
- Вес, кг
- 18.092
- Объём, м³
- 0.039
- EAN / GTIN
