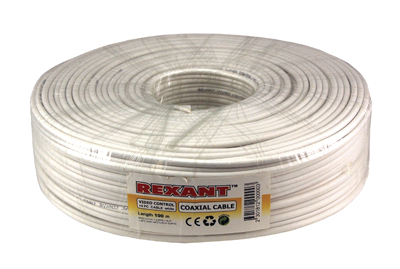

Кабель ККСВ-В+4х0,5 мм, 100 м, белый, REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001579
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Материал внешн. оболочкиПоливинилхлорид (ПВХ)
ЭкранированныйДа
Кабель питания (силовой)Да
Кабель для передачи компьютерных данных (медь)Да
Кабель коаксиальныйДа
Номин. сечение проводника0.5
Тип проводникаКомбинорованный
Цвет внешн. оболочкиБелый
Описание и назначение
Кабель ККСВ-В+4х0.5 мм REXANT предназначен для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и/или передачи сигналов управления.

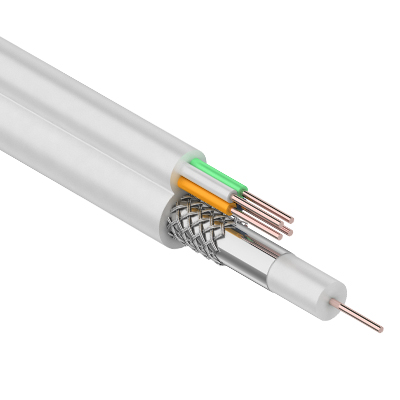

Кабель ККСВ-В+4х0.5 мм состоит из радиочастотного (коаксиального) кабеля и двух жил питания. Коаксиальный кабель 3с-2v состоит из медного монолитного проводника, вспененного диэлектрика, внешнего проводника из алюминиевых жил в виде оплётки и оболочки из ПВХ. Жилы питания (медные) монолитные в изоляции и оболочке из ПВХ. Коаксиальный кабель и жилы питания соединены между собой. Кабель имеет форму восьмерки.
Использование кабеля ККСВ-В+4х0.5 мм REXANT регламентирует сертификат соответствия Таможенного Союза (EAC).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–60 |
|---|---|
| Не распространяет горение при групповой прокладке (НГ)данные поставщика | false |
Материалы и конструкция 6
| ЭкранированныйEF000881 | Да |
|---|---|
| Тип проводникаEF001340 | Комбинорованный |
| Цвет внешн. оболочкиEF001618 | Белый |
| Материал внешн. оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Количество жилEF001792 | 4 |
| Материал проводника.данные поставщика | Медь (Cu) |
Классификация и назначение 5
| Марка кабеля/проводаданные поставщика | ККСВ-В |
|---|---|
| Марка кабеля/проводаданные поставщика | ККСВ-В |
| Применениеданные поставщика | Передача телевизионных сигналов в системах видеона |
| Серияданные поставщика | Кaбeль |
| Форма кабеляданные поставщика | Форма восьмерки |
Прочие характеристики 5
| Кабель питания (силовой)EF003790 | Да |
|---|---|
| Кабель для передачи компьютерных данных (медь)EF003923 | Да |
| Кабель для передачи компьютерных данных (оптоволокно)EF003924 | Нет |
| Кабель коаксиальныйEF010805 | Да |
| Кабель коаксиальныйданные поставщика | true в единицах производителя |
Размеры и упаковка
Изделие
| Номин. сечение проводникаEF000060 | 0.5 |
|---|---|
| Высота изделияданные поставщика | 10.1 см |
| Длина изделияданные поставщика | 10000 см |
| Ширина изделияданные поставщика | 28.7 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 бухта) | 1 бухта | 27.9 × 28.7 × 10.1 см | 5.035 | 0.008 | |
| Групповая упаковка кор. (6 бухта) | 6 бухта | 61.2 × 31.7 × 24.9 см | 24.464 | 0.048 |
-
Базовая единица кор. (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 27.9 × 28.7 × 10.1 см
- Вес, кг
- 5.035
- Объём, м³
- 0.008
- EAN / GTIN
-
Групповая упаковка кор. (6 бухта)
- В упаковке
- 6 бухта
- Габариты
- 61.2 × 31.7 × 24.9 см
- Вес, кг
- 24.464
- Объём, м³
- 0.048
- EAN / GTIN
