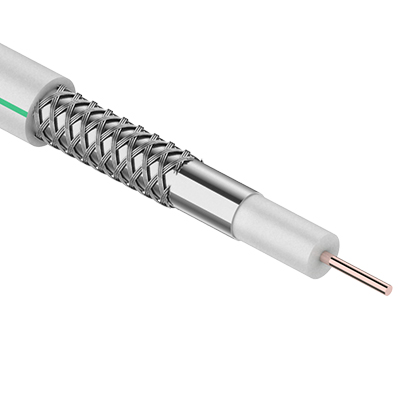

Кабель коаксиальный SAT 703 B, Cu/Al/CuSn, 75%, 75Ом, 100м, внутренний, белый CAVEL
ИсточникКаталог SDS_Group
КлассификацияEC000019
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Волновое сопротивление75 Ом
Диаметр внутр проводника1.13 мм
Диаметр внешн проводника4.8 мм
Допустимая температура при монтаже-5–30 °C
Допустимая температура при эксплуат. (без движения)-40–60 °C
Внешн диаметр - прибл6.6 мм
Устойчивость к УФ-излучениюНет
ДиэлектрикВспененный полиэтилен (ППЭ)
Описание и назначение
Коаксиальный кабель длиной 100 м SAT 703 B CAVEL – качественное и эффективное решение для установки и подключения спутниковых и кабельных телевизионных систем, а также для подключения камер видеонаблюдения и устройств, поддерживающих HDTV. Служит для передачи высокочастотных видео- и аудиосигналов, прокладывается внутри помещений.
Конструктивно кабель состоит из центрального одножильного проводника, изготовленного из высококлассной меди и помещенного во вспененный полиэтиленовый диэлектрик.
Поверх диэлектрика наложен экран из алюминиевой фольги, на котором располагается внешний проводник из луженой медной проволоки в виде оплетки, что надежно защищает передаваемый сигнал от внешних помех. Внешняя оболочка изготовлена из ПВХ и имеет белый цвет.
Затухание на 862 МГц: 17.1 дБ/100 м. Затухание на 2150 МГц: 27.9 дБ/100 м.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Устойчивость к УФ-излучениюEF000024 | Нет |
|---|---|
| Допустимая температура при монтажеEF001685 | -5–30 °C |
| Допустимая температура при эксплуат. (без движения)EF001686 | -40–60 °C |
| Температура эксплуатацииEF002386 | -40–60 |
| Прокладка в землеEF003689 | Нет |
| С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)EF003799 | Нет |
| Не содержит галогенов в соответствии с EN 60754-1-2EF009769 | Нет |
Электрические и световые параметры 2
| ДиэлектрикEF000068 | Вспененный полиэтилен (ППЭ) |
|---|---|
| Волновое сопротивлениеEF001628 | 75 Ом |
Материалы и конструкция 6
| Цвет внешн оболочкиEF001618 | Белый |
|---|---|
| Материал внешн оболочкиEF001625 | Поливинилхлорид (ПВХ) |
| Тип внешн проводникаEF001626 | Фольга + оплетка |
| Материал внутр проводникаEF001627 | Медь |
| Материал внешн проводникаEF001631 | Медь |
| Класс внутр проводникаEF001676 | Класс 1 (однопроволочная жила) |
Классификация и назначение 4
| Марка кабеля/проводаданные поставщика | SAT-703B |
|---|---|
| Марка кабеля/проводаданные поставщика | SAT-703B |
| Применениеданные поставщика | Передача ТВ сигнала |
| Серияданные поставщика | Кабель |
Прочие характеристики 2
| АрмированныйEF001024 | Нет |
|---|---|
| Плотность оплеткиданные поставщика | 75 % |
Размеры и упаковка
Изделие
| Диаметр внутр проводникаEF001629 | 1.13 мм |
|---|---|
| Диаметр внешн проводникаEF001630 | 4.8 мм |
| Внешн диаметр - приблEF003921 | 6.6 мм |
| Высота изделияданные поставщика | 0.66 см |
| Длина изделияданные поставщика | 10000 см |
| Ширина изделияданные поставщика | 0.66 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|

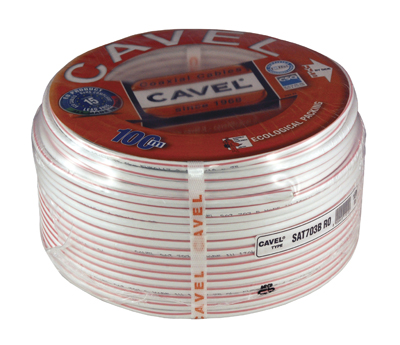

| Базовая единица бухта (1 бухта) | 1 бухта | 27 × 26.2 × 12.7 см | 3.98 | 0.009 | |
| Групповая упаковка кор. (6 бухта) | 6 бухта | 52.8 × 26.5 × 39.1 см | 24.533 | 0.055 |
-
Базовая единица бухта (1 бухта)
- В упаковке
- 1 бухта
- Габариты
- 27 × 26.2 × 12.7 см
- Вес, кг
- 3.98
- Объём, м³
- 0.009
- EAN / GTIN
-
Групповая упаковка кор. (6 бухта)
- В упаковке
- 6 бухта
- Габариты
- 52.8 × 26.5 × 39.1 см
- Вес, кг
- 24.533
- Объём, м³
- 0.055
- EAN / GTIN
